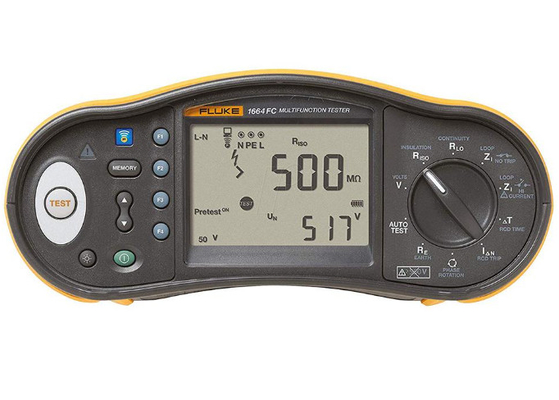

Orijinal ve yeni Fluke 1664FC Çok Fonksiyonlu Kurulum Testi

Fluke 1664 FC çok fonksiyonel kurulum testi kurulumları hızlandırmaya yardımcı olur

1664 FC, tüm yerel düzenlemeleri hızlı ve verimli bir şekilde test etmek, cihazları korumak ve test sonuçlarını akıllı telefonunuzla gerçek zamanlı olarak paylaşmak için ellerinize çok fazla test gücü koyar.

Test EV şarj istasyonu RCD tipi A-EV veya RDC-DD DC koruma cihazları

RCD tipi A-EV veya RDC-DD acc için test akımlarını üreten RCD tipi B (düz DC akımları) VAR modunu kullanarak EV şarj istasyonu DC koruma cihazlarında testler yapılmalıdır.IEC 62955 (6/60/200 mA ve ramp < 2 ila 6 mA rampası)Bu, şarj noktalarında ek 6 mA DC monitörlerinin hızlı ve kolay bir şekilde test edilmesini sağlar ve Fluke FEV100 veya FEV300 ile birlikte kullanılabilir.

Aygıtları kazara hasar görmekten koruyun

Fluke 1664 FC, yalıtım testini durduran ve bir cihazın test altındaki sisteme bağlı olduğunu tespit ederse görsel bir uyarı sağlayan "İzolasyon Ön Test"li tek testçidir.Bu, müşterilerinize zarar verebilecek potansiyel olarak ciddi ve pahalı hatalardan kaçınmanıza yardımcı olur..

Otomatik Test test süresini azaltır

Otomatik Test, yerel kurulum düzenlemelerine uygunluğunu sağlamak için tek bir dizide yedi kurulum testi yapar.Böylece hata olasılığı azalır ve test süresi kısaltılır..

Zaman tasarrufu ve işbirliğini artırmak

1664 FC'nin Fluke Connect® desteği olduğu için test sonuçlarını akıllı telefonunuza gönderebilir, bulutta kaydedebilirsiniz,ve gerçek zamanlı olarak ölçümleri ShareLive video görüşmesi yoluyla takım üyeleriyle paylaşınEkibinizin sizin gördüğünüzü görmesini sağlamanın en hızlı yolu ve alanı terk etmeden onay almanıza yardımcı olmak.Fluke Cloud TM depolama, gerçek zamanlı kararlar almak için ofiste veya sahada olsanız da depolanan sonuçları almanıza izin verirDünya standartlarında veri koruması elde edersiniz ve verileri ithal edebilirsiniz, enstrümanlardan aktarılan dosyaları yönetebilirsiniz,veya gerekli verileri TruTestTM Yazılımı'na el ile girin, böylece sertifikaları hızlı ve kolayca işleyebilir ve oluşturabilirsiniz.Geleneksel elektrik sistemi veri yönetimi ve raporlama ile ilişkili sorunları ortadan kaldırmak için tasarlanmıştır.TruTest TM yazılımı, müşteriler için kolay anlaşılır raporlar üretmek için ideal bir çözümdür.

Diğer yararlı özellikler:

• Ellerinizi serbest bırakmak için yastıklı boyun kemeri ile kompakt, hafif (1,3 kg'dan az)
• Döner diyalog düğmesi, karmaşık çok seviyeli menüler olmadan tek bir noktada hangi fonksiyon seçildiğini açıkça gösterir.
• RCD'ler için yolculuk dışı modla yapılan döngü testlerinden daha hızlı ölçümler için ek yüksek akım döngüsü modu sunar.
• En yüksek döngü test değerinin kolay değerlendirilmesini desteklemek için döngü testleri için Z-max belleği içerir.
• Hızlı, güvenilir ve doğru test kurşun ve ana kablo telafi için benzersiz sıfır adaptörü sağlar
• Ana hat ile L-N, L-PE ve N-PE arasında hızlı voltaj ölçümü yapar.
• RCD hareket akımı ve hareket süresini paralel olarak ölçer (RCD türü AC ve A)
• PEFC veya PSC'yi ve döngü impedansını paralel olarak ölçer ve bunları çift ekran üzerinde birlikte gösterir.
• Yumuşak tuşlar ile gerekli giriş soketleri seçebilir ve test kurşunları değiştirmek zorunda değil böylece halka test sunuyor
• Motor sargılarını ölçmek için süreklilik testi akımlarını kullanır
• Dünya Volt Touchpad ile yükseltilmiş toprak voltajları > 50 V tespit eder, potansiyel tehlikeli durumları gösterir
• Arkaplan ışığı, net semboller ve kolay ve güvenli okumalar için olağanüstü geniş görüntüleme açısı ile büyük ekran özellikleri
• Genişletilmiş üç katmanlı bellek sunuyor

• Spesifikasyonlar: Fluke 1664 FC Kurulum Çok fonksiyonlu Deneyici

  Özellikler: Fluke 1663 ve 1664 FC Kurulum Çok fonksiyonlu Denetleyiciler

  Değişen voltaj ölçümü
  Aralık	500 V
  Karar	0.1 V
  Doğruluk 45 Hz 66 Hz	0% 8 + 3
  Giriş impedansı	360 kΩ
  Aşırı yük koruması	660 V rms
  Süreklilik testi (RLO)
  Aralık (otomatik sıralama)	20 Ω / 200 Ω / 2000 Ω
  Karar	00.01 Ω / 0.1 Ω / 1 Ω
  Açık devre voltajı	>4 V
  İzolasyon direnci ölçümü (RISO)
  Test gerilimleri	50-100-250-500-1000 V
  Sınav voltajının doğruluğu (sayılı test akımında)	+10%, -0%
  Test voltajı	50 V 100 V 250 V 500 V 1000 V
  İzolasyon direnci aralığı	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
  Karar	0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ
  Test akımı	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
  Döngü ve hat impedansı (ZI)
  Aralık	10 Ω (Hi akım mΩ modu)/20 Ω/200 Ω/2000 Ω
  Karar	0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω
  Gelecekteki toprak hatası akımı, PSC testi
  Aralık	1000 A / 10 kA (50 kA)
  Karar	1 A / 0,1 kA
  Hesaplama	Ölçülen şebeke voltajını ölçülen döngü direnci (L-PE) veya hat direnci (L-N) ile bölerek belirlenen beklenen toprak hatası akımı (PEFC) veya beklenen kısa devre akımı (PSC),sırasıyla.
  RCD testi, test edilen RCD türleri
  RCD Tipi	AC1 G2,S3
  Model 1663	A4, AC1, G2, S3
  Model 1664 FC	A, AC, B5, S
  Notlar	1 AC'ye yanıtlar Genel, gecikme yok. 3Zaman gecikmesi 4Puls sinyaline yanıt verir Düz DC sinyaline yanıt verir
  Çarpışma hızı testi (ΔT)
  Mevcut ayarlar1	10-30-100-300-500-1000 mA VAR 10-30-100 mA
  Katlayıcı	x 1⁄2, x 1 x 5 VAR Modu B Tipi - 6, 60, 200 mA
  Ölçüm aralığı	G tipi RCD	310 ms 50 ms
  	RCD Tipi S	510 ms 160 ms
  	EV / RDC-DD	6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s
  Notlar	Sadece 11000 mA AC tipi 700 mA maksimum A tipi VAR modunda RCD tipi B'deki VAR Modu (düz DC akımlar) RCD tipi A-EV veya RDC-DD için IEC 62955'e uygun test akımlarını üretir (6/60/200 mA ve ramp < 2 ila 6 mA).
  RCD/FI-Tripping Current Ölçümü/Ramp Test (IΔN)
  Mevcut aralığı	RCD nominal akımının %30 ila %110'u1 < 2 mA'dan 6 mA'ya kadar DC3
  Adım boyutu	IΔN2'nin %10'u 30 saniye içinde doğrusal yükseliş
  Kalma süresi	G tipi RCD	300 ms/adım
  	RCD Tipi S	500 ms/adım
  Ölçüm doğruluğu	±5%
  Belirtilen hareket akım aralıkları (EN 61008-1)	AC tipi için %50 ila %100 A Tipi için %35 ila %140 (>10 mA) A tipi için %35 ila %200 (≤10 mA) B tipi için %50 ila %200
  Notlar	Tip A IΔN > 10 mA için %130 ila %150 Tip A IΔN = 10 mA için %30 ila 210 arasında B tipi için %20 ila %210 B tipi için %25 3RCD tipi A-EV/RDC-DD için IEC 62955 uyarınca
  Yer direnci testi (RE)
  Aralık	200 Ω / 2000 Ω
  Karar	0.1 Ω / 1Ω
  Sıklık	128 Hz
  Çıkış Voltajı	25 V
  Faz dizisi göstergesi
  Simge	Faz dizisi göstergesi aktif.
  Genel Özellikler
  Boyut (L x W x H)	10 x 25 x 12,5 cm
  Ağırlık (batarya dahil)	1.3 Kg
  Pil boyutu, miktarı	Tip AA, 6 ea.
  Mühürleme	IP-40
  Güvenlik	EN/IEC 61010-1 ve EN/IEC 61010-2-034'e uygun
  Aşırı voltaj	CAT III / 500V; CAT IV 300V
  Performans	EN61557-1 ila EN61557-7 ve EN61557-10
