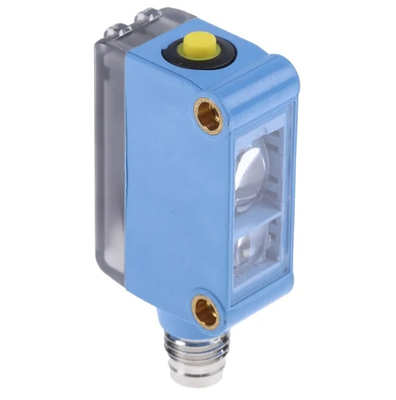

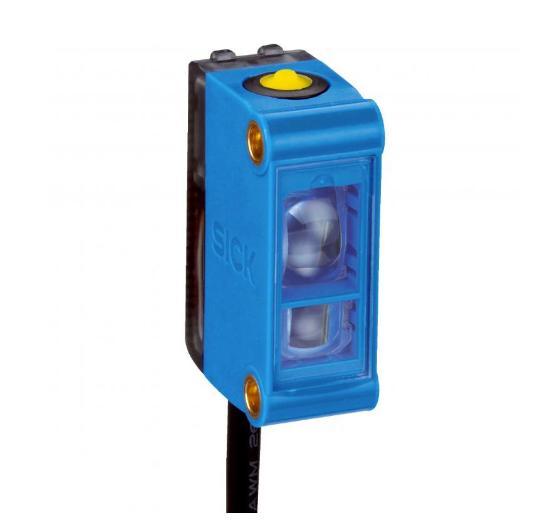

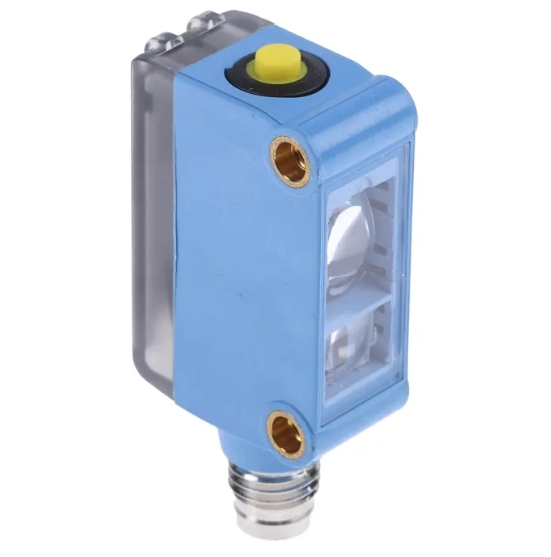

Sick KTM-WP11282P Farklılık Algılama Sensörü Kimlik Sensörü

KTM-WP11282P birRGB renk kontrast işareti sensörüSICK KTM Prime serisinden, ambalaj baskı kayıt markasının tespiti, etiket konumlandırması ve yüksek hızlı otomatik üretim hatlarında malzeme kontrast ayrımı için özel olarak tasarlanmıştır.Sade kontrast işaretlerini istikrarlı olarak tanımlamak için üç renkli RGB ışık kaynağı ve yüksek hassasiyetli gri ölçeği algoritmasını benimser, parlak ambalaj filmleri ve karmaşık baskı arka planları.

• Işık kaynağı: RGB üç renkli LED (470 nm mavi / 525 nm yeşil / 625 nm kırmızı)
• Belirli algılama mesafesi:12.5 mm, tolerans ±3 mm
• Nokta boyutu: 1,6 mm * 9,5 mm şerit şeklindeki ışık noktası
• Gri ölçek çözünürlüğü: 20 seviye yüksek çözünürlüklü gri ölçek tanımı
• LED kullanım ömrü: 25 °C ortam sıcaklığında 100.000 saat

• Besleme voltajı: DC 12 V ~ 24 V (toleransa -10% ~ +20%), dalgalanma ≤ 5 Vpp
• Akım tüketimi: < 50 mA
• Yanıt süresi: 32 μs.15 kHz; sinyal titreşimi ≤15 μs
• Çıkış türü: PNP transistörü çıkışı, maksimum yük akımı 50 mA
• Değiştirme modu: Açık / Karanlık yapılandırılabilir
• Dahili korumalar: Ters kutupluk koruması, çıkış kısa devre koruması, müdahale karşıtı darbeler bastırma
• Sabit kapatma gecikmesi: 32 ms; değişmez belleğe kaydedilen parametreleri öğretir

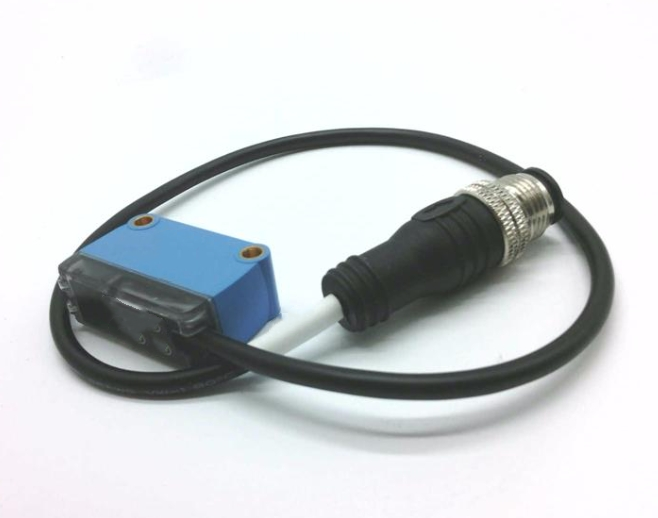

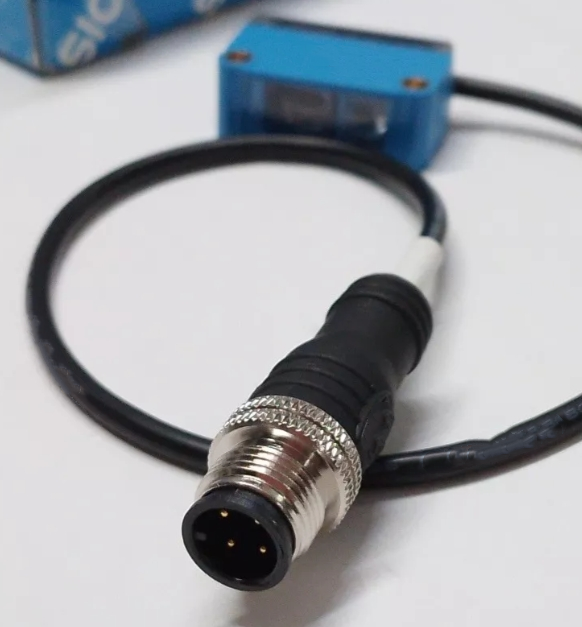

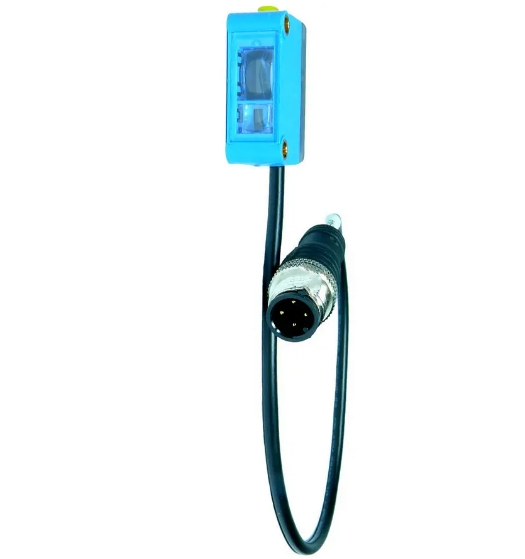

• Kablo: 4-pin M12 erkek bağlantısı ile entegre 0.2 m kablo
• Koruma malzemesi: ABS plastik; lens malzemesi: PMMA
• Koruma derecesi:IP67 toz ve su geçirmez
• Çalışma sıcaklığı: -10 °C ~ +55 °C; depolama sıcaklığı: -20 °C ~ +75 °C
• Net ağırlığı: Sadece 20 g, ultra kompakt mini boyut

• Durum göstergeleri: Güç kaynağı için yeşil LED; çıkış durumunu değiştirmek için sarı LED
• Çoklu öğretim yöntemleri:
  1. Bordo düğmesi statik iki nokta öğretimi
  2. Dinamik otomatik eşik öğretimi
  3. Dış ET kablosu uzaktan öğretme, PLC uzaktan parametreler ayarını destekler

1. Üç renkli RGB uyarlanabilir algılama, karmaşık işaretlere karşı güçlü uyarlanabilirlik

   Optimal kontrast kanalını bulmak için otomatik olarak kırmızı/yeşil/mavi ışık kaynağını değiştirir.Sıradan tek renkli sensörlerin tanımlayamadığı şeffaf filmler ve yansıtıcı parlak ambalaj malzemeleri, yanlış tespit oranını büyük ölçüde azaltıyor.

2. Yüksek hızlı üretim hatları için ultra hızlı yanıt

   32 μs ultra kısa yanıt süresi ve 15 kHz yüksek anahtarlama frekansı, yüksek hızlı baskı, kesme, etiketleme ve torba yapım ekipmanlarına mükemmel bir şekilde eşleşir.Gecikme veya eksik işaretler olmadan istikrarlı izleme ve konumlandırmayı gerçekleştirmek.

3. Çeşitli esnek öğretim yolları, yeryüzünde kolayca hata ayıklama yapabilmek için

   Yerel düğme öğretimi ve dış kablo uzaktan öğretimi destekler.veya üst bilgisayar uzaktan sensörü sökmeden parametreleri yapılandırabilir, ekipman biçim değiştirme ve parti komisyonlama için uygundur.

4. Dar kurulum alanı için mini hafif kompakt yapı

   Süper küçük hacim ve sadece 20 g ağırlığında, mekanik kollara, küçük armatürlere ve ambalaj makinelerinin sınırlı montaj pozisyonlarına kolayca monte edilebilir;hızlı desteklemesi için standart iğneli sabitleme delikleri.

5. IP67 endüstriyel mühürleme ve tam devre koruması

   IP67 kaplama, atölyenin tozuna, su sıçramasına ve küçük yağ sisine dayanır. Çok katmanlı devre koruması kablo hatasından ve voltaj artışlarından kaynaklanan hasarı önler.sert ambalaj fabrika ortamlarına adapte olmak.

6. Istikrarlı müdahale karşıtı ve uzun hizmet ömrü

   Dijital anti-patlama müdahale filtre, çevresel ışık titreşiminden ve mekanik titreşimden kaynaklanan sinyal dalgalanmalarını ortadan kaldırır.Uzun ömürlü RGB LED, 24 / 7 sürekli çalışma için bakım sıklığını ve yedek parça değiştirme maliyetini azaltır.

7. Mükemmel uyumluluğu olan standart endüstriyel arayüz

   PNP çıkışı ana akım PLC, servo kontrolör ve sayaç modülleri ile eşleşiyor; M12 4 pinli standart konektör endüstriyel otomasyon kablolama aksesuarları için evrenseldir.

• Baskı makineleri, kesme makineleri ve laminat makineleri için kayıt markası izleme
• Etiketleme makineleri için etiket algılama ve konumlandırma
• Paket çantası kesim ve mühürleme konumu onaylanması
• Farmasötik, gıda ve günlük kimyasal ambalaj hattı malzeme sayımı ve eksik denetim
• Esnek ambalaj filmi kenarı ve renk işareti tanımı
