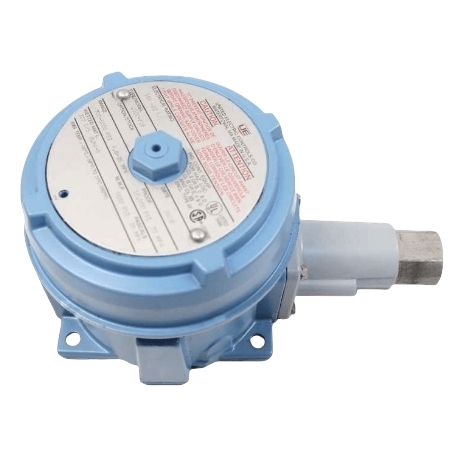

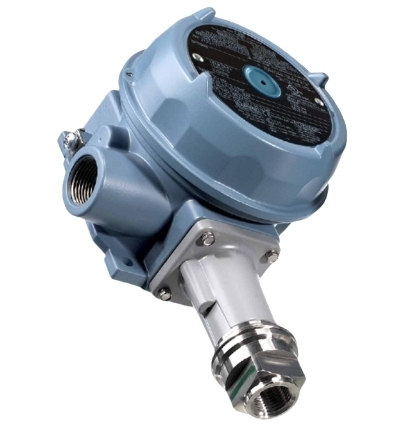

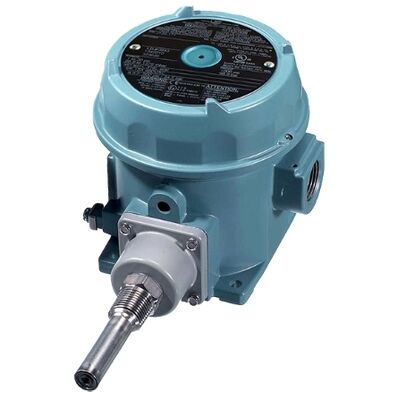

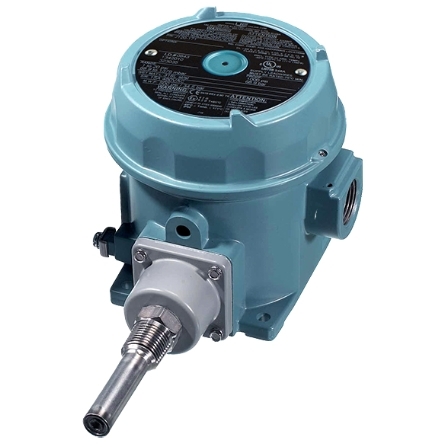

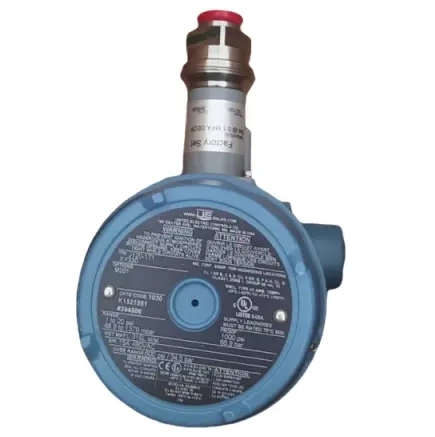

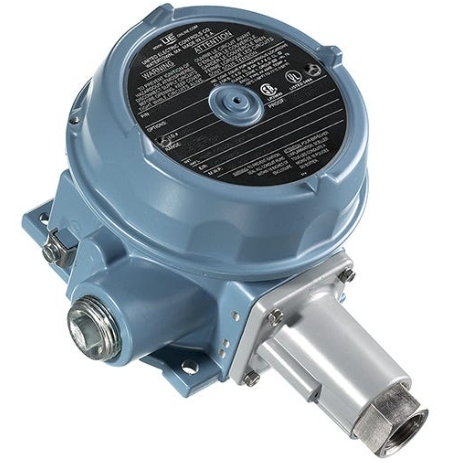

UE 120 Serisi J120-612 Basınç ve sıcaklık anahtarı

J120-612, UE'nin ünlü 120 Serisi'nden ağır kullanım için patlama geçirmez basınç anahtarıdır.Tehlikeli endüstriyel ortamlarda yüksek basınç izleme ve güvenlik kilitleme kontrolü için özel olarak inşa edilmişİç ayarlama noktası ayarlama ile bir piston tipi basınç algılama yapısı benimsiyor, aşırı basınç koruması, pompa/kompresör kontrolü için güvenilir mekanik anahtar çıkışı sağlıyor,ve işlem alarmı tetiklemeKüresel patlayıcı atmosfer standartları için sertifikalı, sağlam yüksek basınç izlemenin zorunlu olduğu petrol ve gaz, petrokimya, güç ve ağır makine endüstrilerinde yaygın olarak kabul edilir.

• Düzenlenebilir ayarlama aralığı: 125 ~ 3000 psi (8.6 ~ 206.8 bar)
• Düzenlenebilir ölü bant: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• En yüksek dayanıklılık basıncı: 6000 psi (413.7 bar)
• Patlama basıncı: 10000 psi (689.5 bar)
• Algılama mekanizması: Buna-N mühürlü 303 paslanmaz çelik piston (standart ıslak parçalar)
• Süreç bağlantısı: 1/4 "NPT dişi iplik

• Ev: Epoxy toz kaplı dökme alüminyum, NEMA 4X, IP66 derecesi
• Tehlikeli yer sınıfı: Sınıf I Div.1/2, Sınıf II Div.1/2; Ex d IIC T6 patlama geçirmez

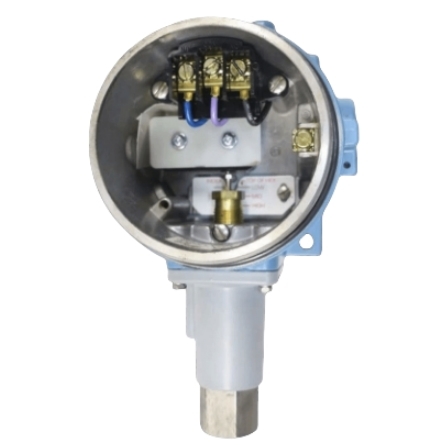

• Elektriksel girişler: Kolay kablolama için yerleşik terminal bloğu ile çift 3/4 "NPT kanal portları
• Düzenleme yöntemi: Dönüştürülmeyi önlemek için kilitlenebilir kapakla iç altıgen vida ayar noktasının ayarlanması
• Titreme ve şok direnci: 2,5 G (5 ¢ 500 Hz titreşim) ve 15 G şok yükü altında sabit ayar noktasını korur
• Çalışma ortamı sıcaklığı: -40°C ~ +75°C

• 15 125/250/480 VAC'de bir direnç / 2 A endüktif
• 2 A dirençli / 1 A endüktif 24 ̊30 VDC
• Değiştirme yapılandırması: Tek SPDT teması (NO/NC geri dönüşümlü kablolama)
• İsteğe bağlı yükseltmeler: DPDT çift anahtar, hermetik olarak mühürlü anahtar kontakları

cULus, ATEX, IECEx, CE; SIL 2 sertifikalı (SIL 3 yetkin) işlevsel güvenlik sistemleri içinKele

1. Ağır endüstriyel ortamlar için yüksek basınçlı piston tasarımı

   303 paslanmaz çelik piston algılayıcısı aşırı sistem basıncına dayanır. 6000 psi'ye kadar ve 10000 psi patlama basıncına dayanır.Yüksek basınçlı gaz ve ağır süreç sıvılarının izlenmesi, diafragma tipi anahtarların basınç sınırını çok fazla aşar.

2. Tam patlama geçirmezlik ve tehlikeli konuma uygunluk

   Sınıf I Bölüm 1 patlama geçirmez kaplama yanıcı gaz, buhar ve toz ortamlarında yanma riskini ortadan kaldırır.küresel ATEX/IECEx/cULus onayları uluslararası rafinerilerde evrensel olarak kullanılmasını sağlar, kimyasal tesisler ve açık deniz tesisleri.

3. Kilitlenebilir kapaklı taklit edilemez iç ayar

   Kilitlenebilir bir kabın kapağı ile eşleştirilen iç ayar noktası ayarlama, site üzerinde yetkisiz parametrelerin değiştirilmesini önler ve uzun süreli gözetimsiz çalışma için tutarlı güvenlik eşiği sağlar.

4. Çifte kablolama bağlantıları olan sağlam, her hava koşuluna uygun bir kapak

   Epoksi kaplamalı döküm alüminyum kaplama, yağmur, toz, yağ sisine ve koroziv atölyenin atmosferine karşı NEMA 4X / IP66 korumasını elde eder.İki ayrı 3/4 "NPT boru açısı, ekstra bağlantı kutuları olmadan kablolama düzenini basitleştirir.

5. Esnek kontrol mantığı için geniş ayarlanabilir ölü bant

   40 ′′ 250 psi tam ayarlanabilir ölü bant, mühendislerin histerezi açma / kapatma düğmesini özelleştirmelerine izin verir, bu da pompaların, kompresörlerin ve güvenlik vanalarının dalgalanma basınç yükleri altında sık sık çınlamasını önler.

6. SIL 2 işlevsel güvenlik yeterliliği

   Güvenlik enstrümanlı sistemleri (SIS) için onaylanmıştır ve acil kapatma (ESD) ve aşırı basınç koruma döngüleri için sıkı endüstriyel güvenlik standartlarına uymaktadır.operasyonel risk ve uyumluluk denetim maliyetlerinin azaltılması.

7. Asgari bakımla uzun kullanım ömrü

   Tüm metal piston algılayıcı bileşimi, ince parçacık içeren ortamların aşınmasına karşı dayanıklıdır; mühürlü temas modülü toz kirliliğini ortadan kaldırır,Sadece periyodik kalibrasyon ile yıllarca 24/7 sürekli çalışmayı destekleyen.

• Yüksek basınçlı hidrolik sistem aşırı basınçlı güvenlik kilitlenmesi
• Petrol ve gaz boru hattı basıncı izleme ve acil kapanma
• Petrokimya reaktörü, buhar kazanı ve kompresör koruması
• Elektrik santrali türbini, besleme suyu ve yüksek basınçlı döngü alarmı
• Ağır makine, hidrolik baskı ve madencilik ekipmanları basınç kontrolü
• Rafineri, kimyasal tesis SIS güvenlik cihazlı sistemleri
• Offshore platform ve yanıcı süreç alanı basınç alarmı
