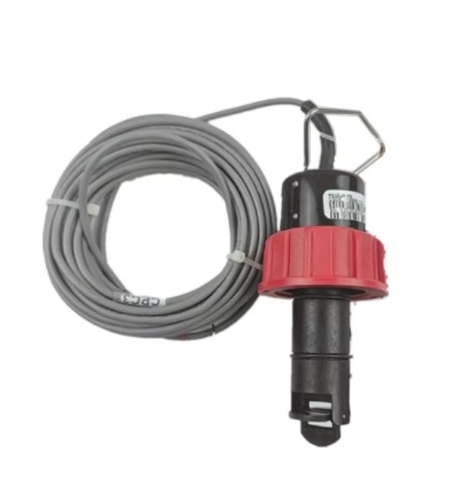

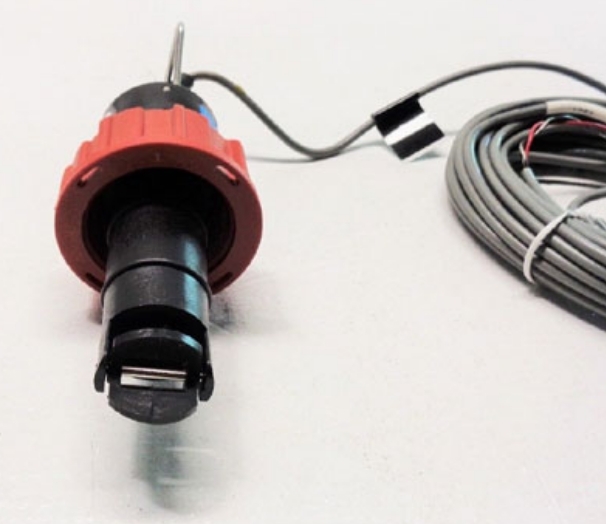

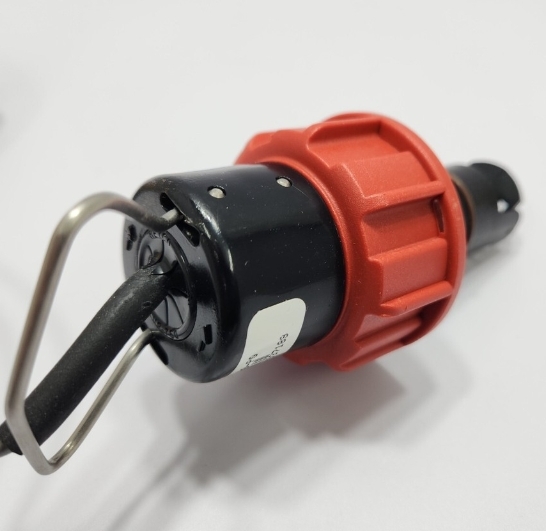

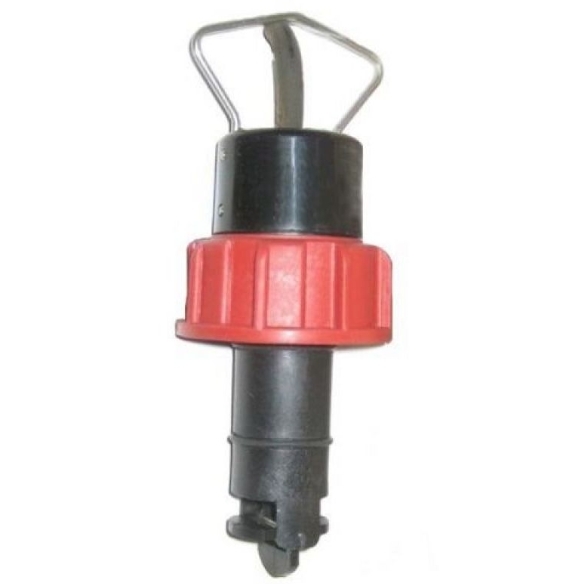

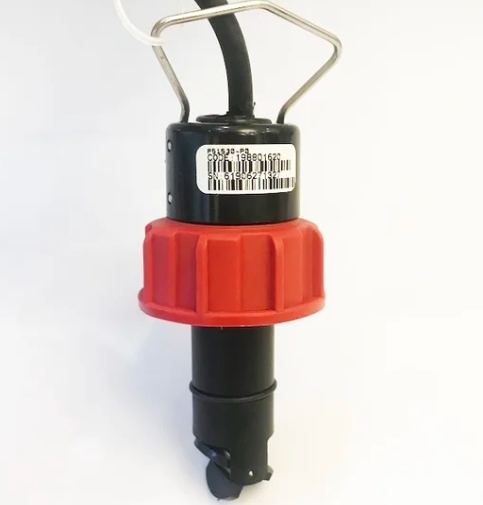

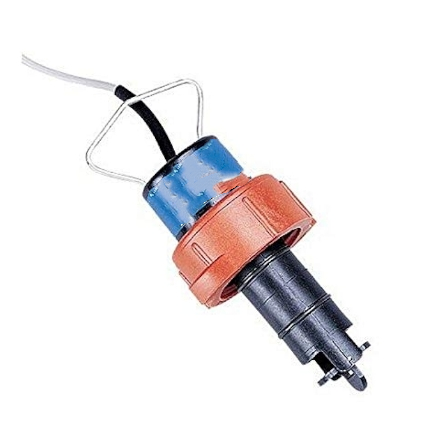

GF P51530-P1 Standart olarak monte edilmiş kürek tekerleği akış sensörü

Model P51530-P1, DN125 ila DN200 (5" ila 8") arası orta ila büyük boru hatlarında sıvı akışının izlenmesi için tasarlanmış GF Signet 515 Rotor-X yerleştirme çarklı akış sensörüdür. Su arıtma, kimyasal işleme ve saf su endüstrilerinde yaygın olarak kullanılan ekonomik, genel amaçlı bir akış probu olarak hizmet veren, kendi kendine çalışan pasif çarklı ölçüm prensibini benimser.

• Sensör gövdesi: Asitlere, alkalilere, deniz suyuna ve hafif kimyasal korozyona dayanıklı cam dolgulu polipropilen (PP)
• Rotor kanadı: PVDF, olağanüstü aşınma direnci ve kimyasal uyumluluk
• Merkezi şaft: Titanyum alaşımı, yüksek çekme mukavemeti, paslanmaz, küçük katı parçacıklar içeren ortamlar için uygundur
• Sızdırmazlık O-halkası: Standart FPM (Viton); EPDM veya Kalrez özel contalar opsiyoneldir
• Kablo: Standart 7,6 m bükümlü ekranlı kablo, 60 m'ye kadar uzatılabilir, sahadaki elektromanyetik paraziti etkili bir şekilde bastırır

• Akış hızı aralığı: 0,3 ~ 6 m/s (1 ~ 20 ft/s), hem düşük hem de yüksek akış hızlarında kararlı ölçüm için 20:1'e kadar kısma oranı
• Uygulanabilir boru boyutu: DN125 ~ DN200 (5" ~ 8"); serinin tamamı DN15 ~ DN900 boru hatlarını kapsar
• Doğruluk: Doğrusal tolerans ±%1 FS, tekrarlanabilirlik ±%0,5 FS, 25°C ortam sıcaklığında
• Minimum Reynolds sayısı: 4500; yalnızca tam borulu sıvı uygulamaları için, gaz veya kısmen dolu borularla uyumlu değil
• Çıkış sinyali: Pasif sinüs dalgası frekans sinyali (tepeden tepeye 1 V); çıkış 1 ft/s akış hızı başına 6 Hz. Harici güç kaynağı gerekmez. Pasif akış göstergeleriyle doğrudan uyumludur (örn. 3-5090). PLC'lere veya vericilere (5500, 5600, 8850 serisi, vb.) bağlanmak için Model 2760 ön amplifikatör ile eşleştirilebilir.
• Sıcaklık ve basınç derecesi (PP muhafaza):

  Maksimum çalışma basıncı: 20°C'de 12,5 bar

  Maksimum ortam sıcaklığı: 90°C; basınç değeri 90°C'de 1,7 bar'a düşer

• Montaj tipi: Ekleme kurulumu. Tee'ler, eyer kelepçeleri ve kaynaklı başlıklarla uyumludur. Sistemi kapatmadan basınç altında sıcak musluk kurulumunu destekler.

1. Kendinden güç alan pasif tasarım, kablolamayı basitleştirir

   Harici güç kaynağına gerek yoktur. Pasif sinüs dalgası çıkışı, kablolama maliyetlerini önemli ölçüde azaltır; güç erişimi olmayan uzaktan izleme noktaları için idealdir.

2. Geniş kimyasal uyumluluk

   PP muhafaza, PVDF rotor ve titanyum şaftın kombinasyonu saf su, atık su, asit/alkali çözeltiler, deniz suyu ve dolaşan soğutma suyuyla iyi çalışır.

3. Çok yönlü çalışma koşulları için geniş yatak açma oranı

   20:1 geniş ölçüm aralığı, 0,3 m/s'lik düşük hızda güvenilir algılama sağlar ve değişken yüklü üretim hatlarını tek bir sensörle kapsayarak maksimum 6 m/s'de aşırı aşınmayı önler.

4. Düşük bakım ve uzun servis ömrü

   Proses ortamına hiçbir elektronik bileşen batırılmamıştır; yalnızca çark döner. Titanyum şaft, sıkışma ve aşınmaya karşı dirençli olup, uzun süreli sürekli çalışma sırasında sökme ve kalibrasyon döngülerini en aza indirir.

5. Büyük boru hatları için esnek kurulum

   5"–8" endüstriyel borular için özel olarak optimize edilmiştir. Boru hattını boşaltmadan veya durdurmadan sıcak musluk kurulumuna olanak tanıyan eksiksiz GF bağlantı parçaları aksesuarlarıyla uyumludur.

6. Yüksek hassasiyet ve mükemmel tekrarlanabilirlik

   ±%0,5 tekrarlanabilirlik, uzun vadeli tutarlı veriler sağlar; akış ölçümü, pompa koruması ve akış kilitleme kontrol sistemleri için mükemmel şekilde uygundur.

Saf su / RO ters ozmoz sistemleri, atık su arıtma, sirkülasyonlu soğutma suyu, kimyasal akışkan transferi, enerji santrali su sirkülasyon sistemleri
