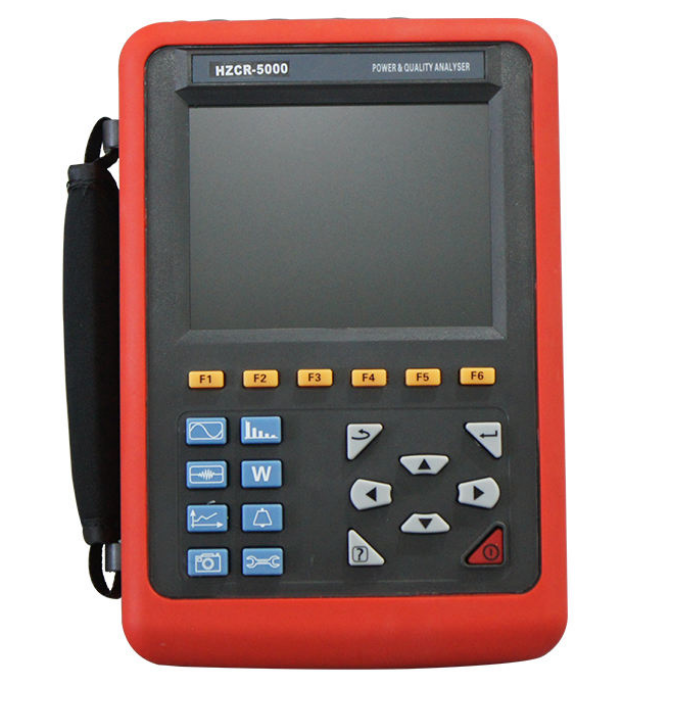

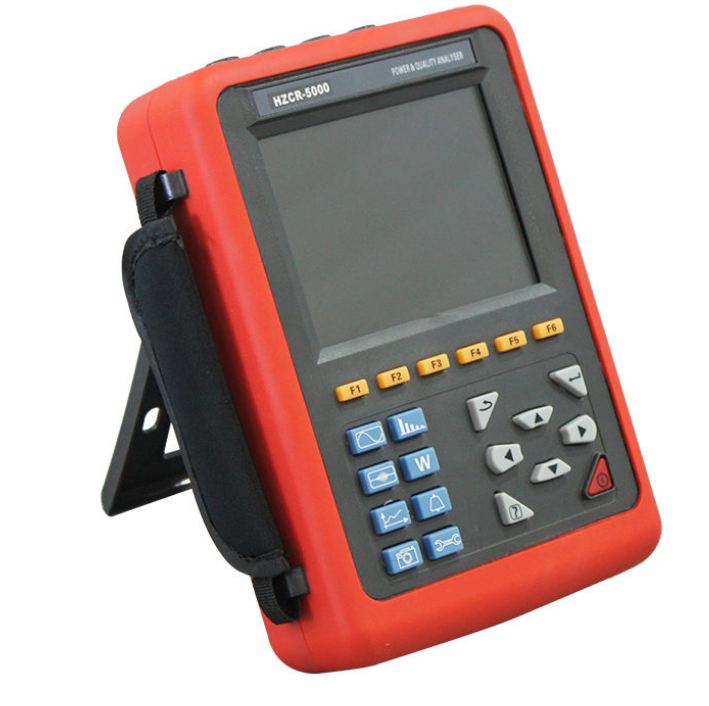

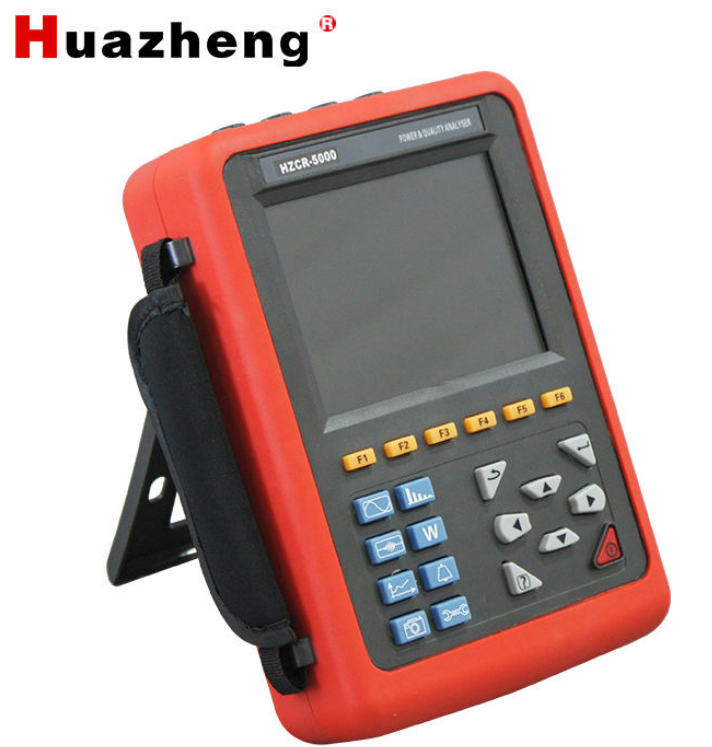

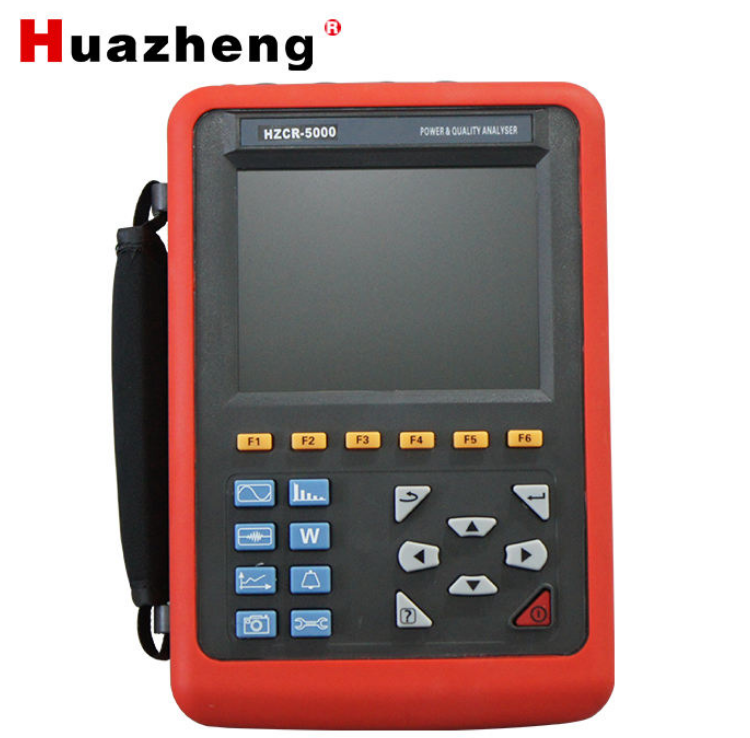

HuaZheng HZCR-5000 3 Fazlı Güç Kalite Analizörü

HZCR-5000 Güç Kalite Analizörü, şirketimiz tarafından dikkatlice geliştirilen ve üç aşamalı, çok fonksiyonel ve akıllı saha testi için özel olarak tasarlanmış kapsamlı bir test aletidir.Kısa bir insan-makine işlevi. Kullanımı kolay, büyük LCD ekranı, yüksek çözünürlük, hem Çince hem de İngilizce arayüzü, şok geçirmez kabuk yapısı ve benzeri.Aynı anda 4 kanallı akımı (ABC üç fazlı ve nötr tel akımı) ölçebilir, 4 kanallık voltaj (ABC üç fazlı voltaj ve ara hatdaki nötr voltaj), akım voltajının zirve değeri, bir dönem boyunca maksimum/asgari değer, üç fazlı dengesizlik faktörü,Kısa süreli voltaj titreşimleri, transformatör K faktörü, aktif güç, reaktif güç, görünen güç, güç faktörü ve yer değiştirme güç faktörü, aktif güç, reaktif güç, görünen güç, toplam harmonik bozulma ve harmonik,vb.; Gerçek zamanlı dalga biçimi, akım voltajı harmonik oranı çubuk grafiklerini görüntüler; Dinamik olarak voltaj akımının anlık değişimini yakalar, başlangıç akımını izler,Güç parametrelerini izlemek ve alarm listesini oluşturmak, uzun bir süre için eğilim grafiği oluşturmak test verilerini kayıt.

Mevcut güç uygulamalarında, giderek daha büyük güç ekipmanları, güç şebekesi hatası endüstri gelişimi ile giderek daha karmaşık hale geldi,Bu elektrik enerjisinin kalitesini daha yüksek talep etti.Bu güç kalitesi analizatörünü daha hızlı ve doğru bir şekilde çözmek için kullanıyoruz.ve güç kalitesi parametrelerinin izlenmesi ve bakımı daha kapsamlı ve sistematik.

HZCR-5000 Güç kalitesi analizatörü, DSP + ARM çift işlemci mimarisini benimser, DSP veri toplama ve işleme algoritması için kullanılır.ARM iletişim protokolü ve insan-makine arayüzü işleme için kullanılır.Analog sinyal alımı ADI şirketinin 2 adet AD7655 ile gerçekleştirilir. AD7655 çözünürlüğü 16 bit ve 4 kanal sinkroniz örnekleme yapılır. En yüksek örnekleme hızı 1 MSPS'ye ulaşabilir,kanalın doğruluğunu ve bilgi bütünlüğünü sağlamak için, ve şebeke herhangi geçici değişiklikler kaçırmak olmaz, daha doğru geçici dalga şekli yükselen ve düşen önemli ölçüde algılayabilir, ve dalga şekli anlık kesinti;DSP çalışma frekansı 200 MHZ'nin üzerinde., güç şebekesini zamanında izleyebilmek ve güç frekansının ve örnekleme frekansının senkronizasyonunu gerçekleştirmek için örnekleme sıklığını dinamik olarak ayarlayabilmek için;6 inçlik renkli LCD ekran, 640 nokta x 480 nokta çözünürlüğü, faz, dalga şekli, vektör diyagramı, harmonik oran parametreleri arasında farklı görüntüleme renk farkı,Kullanıcı daha verimli ve daha sezgisel olabilir güç ağı parametrelerinin durumunu anlamak. İnşa edilmiş flash belleği aynı anda 60 grup ekran görüntüsü, geçici voltaj / akım dalga şekli figürü yakalama 150 grubu ve 12800 grup alarm listesini depolayabilir.Başlangıç akım algılama modeli 100 saniye boyunca devamlı olarak başlangıç akım dalga biçimi yakalayabilir. Gelişme eğrisi kaydını saklamak için yerleşik 2G bellek kartı, eşzamanlı kaydetme 20 parametreler (gerekçe göre seçebilirsiniz) her beş saniyede bir veri toplamak,Trend eğrisi kayıtları 300 gün saklanabilir..

Güç Kalite Analizörü ayrıca adı: Akıllı Üç Fazlı Güç Kalite Analizörü, Çok Fonksiyonlu Güç Kalite Analizörü, Harmonik Analizör fonksiyonlarıyla birlikte,Faz volt-ampere ölçerElektrik endüstrisi, petrokimya, metalürji, demiryolu, madencilik işletmeleri, bilimsel araştırma kurumu, metroloji departmanı için geçerlidir.Özellikle tüm voltaj, akım, güç, güç, harmonik, faz elektrik parametrelerinin kapsamlı analizi ve teşhisi için uygundur.
