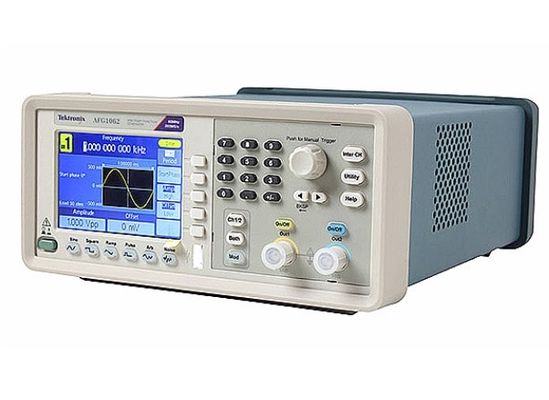

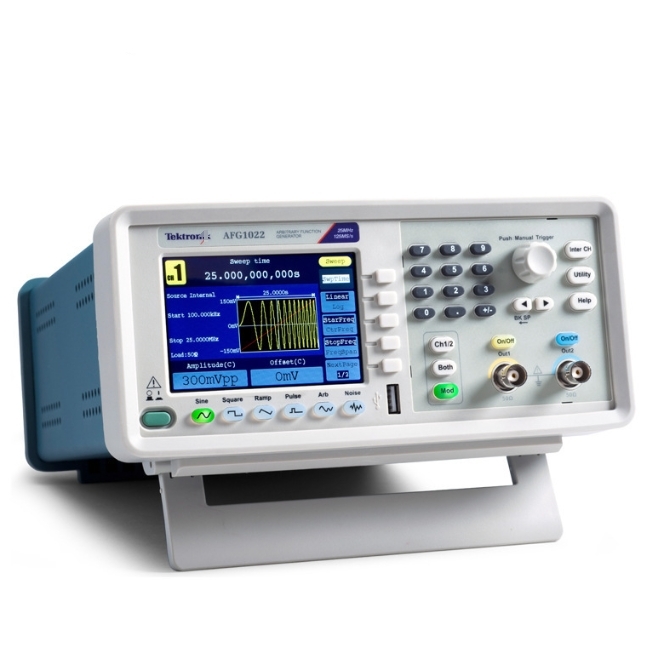

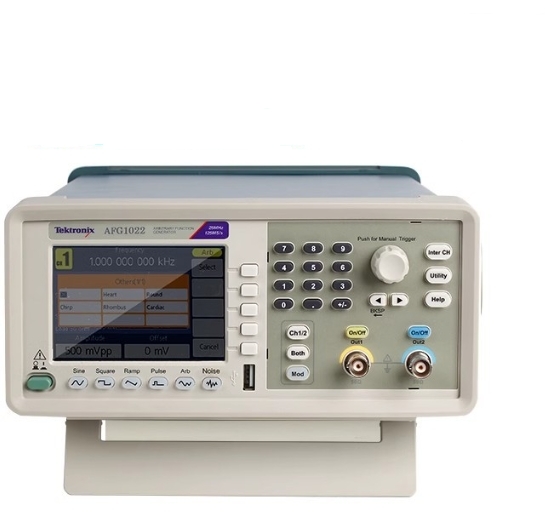

Tektronix AFG1022 Keyfi Fonksiyon Üreteci 25MHz Rastgele Fonksiyon Üreteci

AFG1000 Serisi Rastgele Fonksiyon Jeneratörü, en iyi fiyat performans oranına sahip bir dalga biçimi oluşturma aracı sunar. Çift kanallı, 60 MHz'e kadar bant genişliğine ve 10 V'a kadar iki model içerir.p-p çıkış genliği. Dört çalışma modu, 50 yerleşik sık kullanılan dalga biçimi ve yerleşik 200 MHz frekans sayacı, deney ve test işlerinizdeki çoğu dalga biçimi oluşturma ihtiyacını karşılar. 3,95 inç TFT LCD, kısayol düğmeleri, USB arabirimi ve PC yazılımı, cihazı yapılandırmanın en sezgisel yollarını sunar.

Temel performans özellikleri

• Çift kanallı, 25 MHz veya 60 MHz sinüs dalga biçimleri, 12,5 MHz veya 30 MHz kare dalga biçimleri
• 14 bit, 125 MS/s veya 300 MS/s rastgele dalga biçimleri, 8 k nokta kayıt uzunluğu ile
• Genlik 1 mVp-p ila 10 Vp-p 50 Ω yüke

Temel özellikler

Uygulamalar

Performans ve özellikler

1 μHz ila 25 MHz veya 60 MHz sinüs dalga biçimi aralığı, 12 basamaklı veya 1 μHz çözünürlük ve ±1 ppm kayma yüksek kararlılıklı zaman tabanı ile, frekans alanında harika sinyal doğruluğu sağlar. 1 mV ilep-p ila 10 Vp-p çıkış genlik aralığı ve tüm frekans aralığında 14 bit veya 1 mVp-p çözünürlük ile, artık çıkış genliği ve frekans arasında ödün vermeye gerek yok.

Dört farklı çalışma modu, uygun maliyetli bir çözümle çoğu kullanım durumunu kapsar. En sık kullanılan 50 standart ve rastgele dalga biçimi, kolay erişim için yerleşiktir. 8 K noktaya kadar rastgele dalga biçimi belleği, kullanıcıların bir Tektronix osiloskopu ile yakalanan veya ArbExpress ile tanımlanan gerçek dünya sinyallerini çoğaltmasını sağlar. Yerleşik 200 MHz ve 6 basamaklı çözünürlüğe sahip frekans sayacı, frekansları/periyotları/darbe genişliklerini/görev döngülerini ölçmenin kolay ve hassas bir yoludur.
