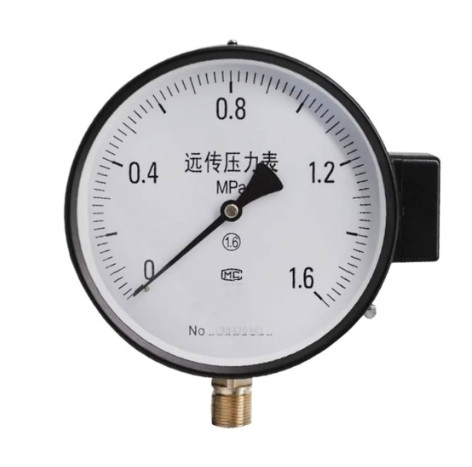

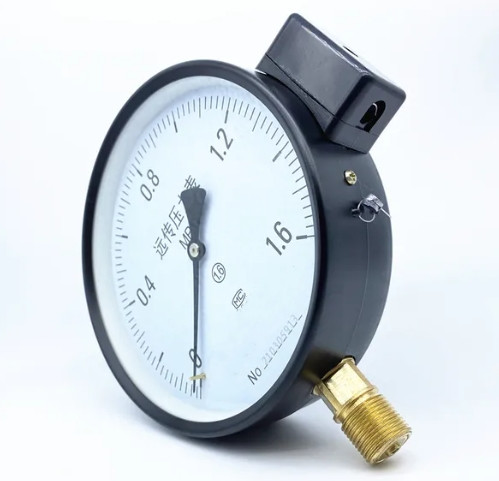

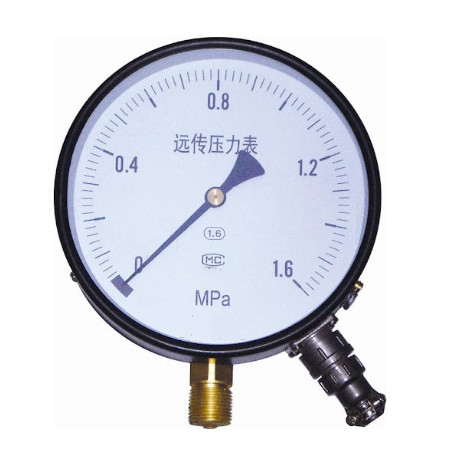

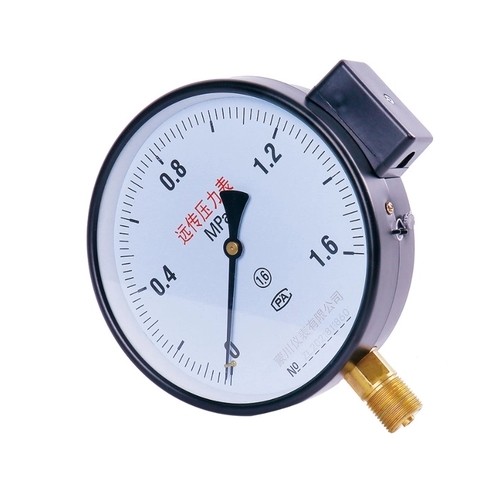

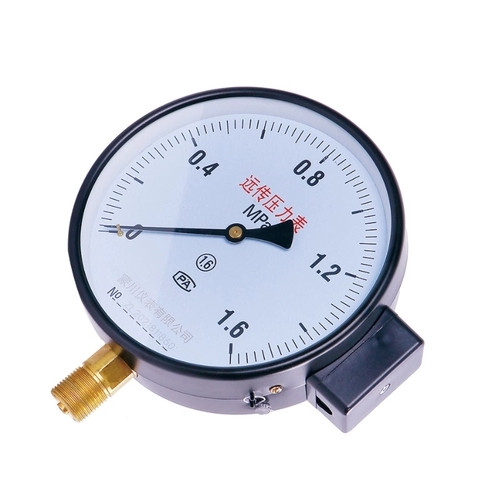

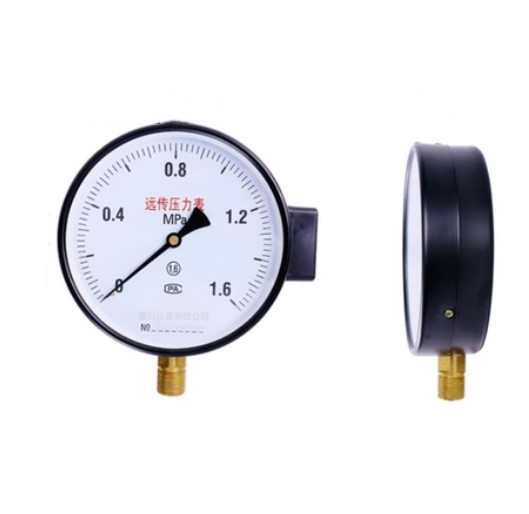

MC YTZ150 Direnç Uzak İletim Basınç Göstergesi Uzaktan Sensör

MC YTZ150 Uzak iletim basınç göstergesi 1.6 -40-60 ℃ M20*1.5 170*180*75 Uzaktan sensörlü basınç göstergesi

Giriş

Basınç göstergesi, ortam basıncından daha yüksek basıncı ölçmek ve göstermek için elastik bileşenleri hassas bileşenler olarak kullanan bir alettir. Uygulamalarda son derece yaygındır. Neredeyse tüm endüstriyel süreçleri ve bilimsel araştırma alanlarını kapsar. Isıtma boru hattı şebekesi, petrol ve gaz iletimi, su ve gaz tedarik sistemi, araç onarım ve bakım fabrikaları ve mağazaları alanlarında her yerde görülebilir. Özellikle endüstriyel proses kontrolü ve teknik ölçüm sürecinde, mekanik basınç göstergesinin elastik hassas elemanı yüksek mekanik mukavemet ve uygun üretim özelliklerine sahip olduğundan, mekanik basınç göstergesi giderek daha yaygın olarak kullanılmaktadır.

Şartname

Çalışma prensibi

Basınç göstergesi, saatteki hassas elemanların (Bourdon tüpü, körükler, körükler) elastik deformasyonunu kullanır ve daha sonra basınç deformasyonu, ibrenin basıncı göstermek için dönmesini sağlayarak, saatin içindeki hareketin dönüşüm mekanizması tarafından ibreye iletilir.

Ana yapı

Taşma deliği: Bourdon tüpünün patlaması durumunda, iç basınç, cam panelin patlamasını önlemek için taşma deliğinden dışarıya salınacaktır. Not: Taşma deliğinin normal performansını korumak için, tablonun arkasında en az 10 mm'lik bir boşluk bırakılmalı ve taşma deliği değiştirilemez veya tıkanamaz.
İbre: Standart ibrelere ek olarak, diğer ibreler de isteğe bağlıdır.
Cam panel: Standart cama ek olarak, temperli cam ve yansıtıcı olmayan cam gibi diğer özel malzeme camları da isteğe bağlıdır.
Performans sınıflandırması: sıradan tip (standart), buhar için sıradan tip (M), ısıya dayanıklı tip (H), titreşime dayanıklı tip (V), buhar için titreşime dayanıklı tip (MV) ısıya dayanıklı ve titreşime dayanıklı tip (HV).
İşlem yöntemi: İmalat sırasında ıslak kısımda kalan suyu veya yağı gidermek için yağsız/susuz işlem.
Dış tasarım: Standart renge ek olarak, kabuk rengi belirtilmelidir.
Gaz kelebeği vanası: Darbeli basıncı azaltmak için, basınç girişine gaz kelebeği vanası takılır.

Kullanım dikkati

1. Sayaç dikey olmalıdır: Montaj sırasında sıkıştırma için 17 mm'lik bir anahtar kullanılmalı ve kasa zorla bükülmemelidir; taşıma sırasında çarpışmalardan kaçınılmalıdır;
2. Çevredeki ortam sıcaklığı -25~55℃ olmalıdır;
3. Çalışma ortamının titreşim frekansı 25HZ'den az ve genliği 1 mm'den fazla olmamalıdır;
4. Kullanım sırasında yüksek ortam sıcaklığı nedeniyle, cihazın gösterge değeri sıfıra dönmüyor veya gösterge değeri toleransın dışındaysa, cihazın iç boşluğunun atmosferle iletişim kurmasını sağlamak için kasanın üst kısmındaki sızdırmazlık kauçuk tapası kesilebilir;
5. Cihazın kullanım aralığı, üst sınırın 1/3 ile 2/3'ü arasında olmalıdır;
6. Aşındırıcı ortamları, kristalleşebilecek ortamları ve yüksek viskoziteli ortamları ölçerken izolasyon cihazları eklenmelidir;
7. Sayaç sık sık (en az üç ayda bir) kontrol edilmeli ve herhangi bir arıza tespit edilirse zamanında onarılmalıdır;
8. Cihazın, fabrikadan ayrıldığı tarihten itibaren yarım yıl içinde normal depolama ve kullanım koşullarında yetersiz üretim kalitesi nedeniyle geçersiz veya hasarlı olduğu tespit edilirse, şirket onarım veya değiştirme sorumluluğunu üstlenecektir;
9. Aşındırıcı ortamları ölçmek için bir cihaz gereklidir ve sipariş verirken gerekli koşullar belirtilmelidir.

Ulusal standart "Genel Basınç Göstergeleri" GB/T1226-2001 No. 4.1.2'deki basınç göstergeleri, dişli bağlantılara ve montaj yöntemlerine göre sınıflandırılır: doğrudan montaj basınç göstergeleri, gömülü montaj (panel montajı) basınç göstergeleri, dışbükey montaj (duvar montajı) basınç yüzeyi.
10. Basınç göstergesinin montaj konumu, montaj durumunun gereksinimlerini karşılamalı, kadran yatay olarak yerleştirilmemeli ve montaj konumunun yüksekliği, personelin gözlemlemesi için uygun olmalıdır.
11. Basınç göstergesinin montaj konumu ile basınç ölçüm noktası arasındaki mesafe, iyi bir sızdırmazlık ve sızıntı olmaması için mümkün olduğunca kısa olmalıdır.
12. Takılan basınç göstergesinin ön ucunda bir tampon olmalıdır; incelemeyi kolaylaştırmak için, cihazın altına bir kesme vanası takılmalıdır; ortam kirliyse veya darbe basıncı varsa, filtreler, tamponlar ve dengelenmiş gaz kullanılabilir
