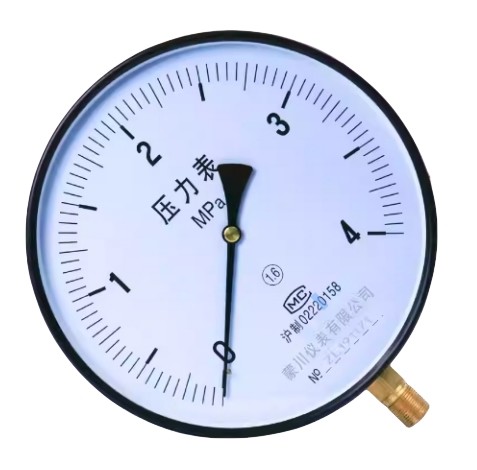

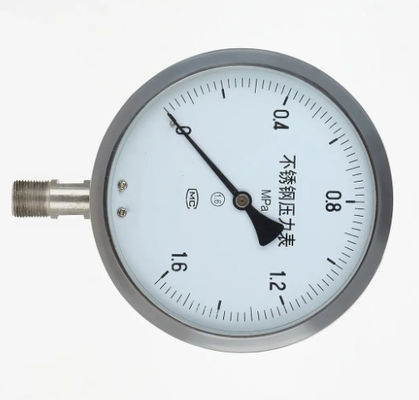

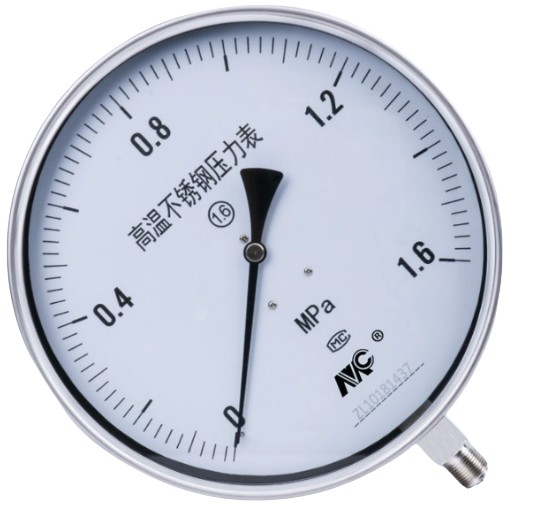

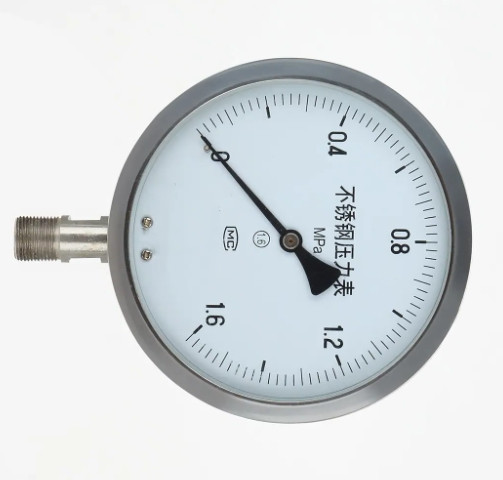

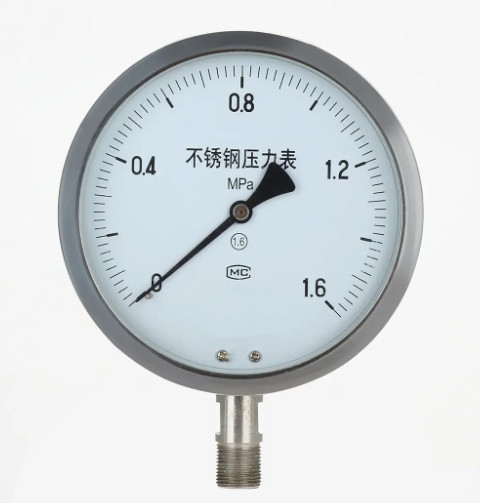

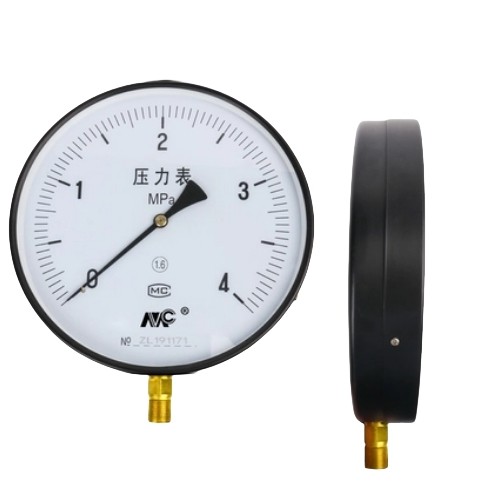

MC Y250BF Yağ Su Hava için 0-60mpa Farklı Basınç Ölçüsü

Çin'de üretilmiştir MC 1.6 -40-180℃ negatif basınç göstergesi ölçer Y250BF yağ gazı suyunda kullanılır

Giriş

Basınç göstergesi (İngilizce adı: pressure the gauge), elastik elemanı hassas eleman olarak ifade eder, yukarıdaki ortam basınç ölçerini ölçer ve talimat verir, yaygın uygulama, neredeyse tüm endüstriyel süreç ve araştırma alanlarında. Isı boru ağında, petrol ve gaz iletiminde, su temininde, gaz temin sisteminde, araç bakım atölyesinde vb. her yerde görülebilir. Özellikle endüstriyel proses kontrolü ve teknoloji ölçümünde, mekanik basınç göstergesi sensörünün yüksek mekanik mukavemete ve üretimin uygun olmasına sahip olması nedeniyle, mekanik basınç göstergesi yaygın olarak kullanılmaktadır.

Özellikler

Çalışma prensibi

Basınç göstergesi, tablodaki (bourdon tüpleri, körükler, körükler) hassas eleman tarafından elastik deformasyon, tekrar tablodaki hareketin dönüşüm mekanizması ile basınç deformasyonunu bir ibreye dönüştürecek, ibre basıncı göstermek için döner.

Ana yapı

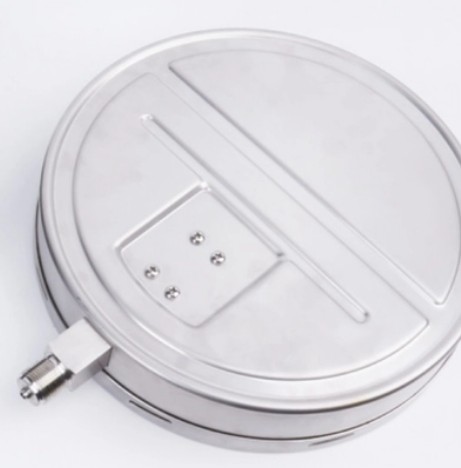

Taşma deliği: bourdon tüpü acil durumlarının patlaması durumunda, iç basınç, cam panelin patlamasını önlemek için taşma deliğinden dış dünyaya salınır. Not: taşma deliğinin normal performansını korumak için, tablonun arkasına en az 10 mm boşluk bırakmak gerekir, dönüştüremezler veya taşma savakları. İbre: standart ibreye ek olarak, diğer ibre isteğe bağlıdır. Cam panel: standart cama ek olarak, temperli cam, yansıtıcı cam gibi diğer özel camlar isteğe bağlıdır. Performans sınıflandırması: normal (standart), sıradan buhar (M), ısıya dayanıklı tip (H), titreşim moduna karşı direnç (V) titreşim modlu buhar (MV) ısıya dayanıklı titreşim modu (HV) İşleme: yağ/CAI'nin suda veya yağda kalan kalıntıları gidermek için su arıtımında yasaklanmıştır. Belirtilen: dış kabuk rengi standart renge ek olarak belirtilmelidir. Gaz kelebeği vanası (isteğe bağlı): dalgalanan basıncı azaltmak için, gaz kelebeği vanası giriş basıncına takılır.

Kullanım dikkat

1, cihaz dikey olarak kurulmalıdır: sıkmak için anahtar kullanıldığında 17 mm kullanılmalıdır, güçlü burulma durumunda olmamalıdır; Taşımada dokunmaktan kaçınılmalıdır:

2, cihaz 25-55 ℃ ortam sıcaklığında uygun olarak kullanılır;

3, çalışma ortamı titreşim frekansı kullanımı < 25 hz, genlik 1 mm'den fazla değildir; 12000一.

4, Çin çevre sıcaklığının çok yüksek olması, cihazın gösterge değeri sıfıra dönmez veya görünmez, gösterge hatası üst kasayı açabilir, sızdırmazlık kauçuk tapayı açabilir, cihaz lümenini ve atmosferi birbirine bağlayabilir

5, cihaz kullanım aralığı, üst sınırın 1/3 ~ 213'ü arasında olmalıdır;

6, aşındırıcı ortamın ölçümünde, kristalleşme ortamı, viskozite daha büyük ortam izolasyon cihazı eklemelidir; Basınç göstergesi (şekil 5)

7, cihaz düzenli kontrol edilmelidir (en az üç ayda bir), arıza tespit edilirse derhal onarılmalıdır;

8, teslim tarihinden itibaren cihaz, normal depolama koşullarında yarım yıl içinde kullanıldığında, kalitesizliğe bağlı arıza veya hasar tespit edilirse, onarım veya değişimden şirket sorumludur;

9, aşındırıcı ortamın ölçüm cihazına ihtiyaç duyulması durumunda, sipariş verirken gereksinimi belirtmelidir.

Basınç göstergesi neredeyse tüm endüstriyel süreçlerde ve bilimsel araştırmalarda. Isı boru ağında, petrol ve gaz iletiminde, su temininde, gaz temin sisteminde, araç bakım atölyesinde vb. her yerde görülebilir. Özellikle endüstriyel proses kontrolü ve teknoloji ölçümünde, mekanik basınç göstergesi sensörünün yüksek mekanik mukavemete ve üretimin uygun olmasına sahip olması nedeniyle, mekanik basınç göstergesi yaygın olarak kullanılmaktadır.

Seçim prensibi

1, tip seçimi

Cihaz tipi seçimi, sürecin gereksinimlerini karşılamalıdır. Uzaktan iletim, otomatik kayıt veya polis gibi bir şeye ihtiyacınız olup olmadığı; Ölçülen ortamın doğası (ölçülen ortamın sıcaklığı, viskozitesi, korozyonu, bulanıklık derecesi, yanıcı ve patlayıcı olup olmadığı vb.) cihaz için özel gereksinimler ortaya koymaktadır, yerinde çevre koşulları (nem, sıcaklık, manyetik alan yoğunluğu, titreşim vb.) cihaz türleri için gereksinimler vb. Bu nedenle, teknik gereksinime göre doğru seçilmiş cihaz türleri, cihazın normal çalışmasını ve üretimde güvenliğin önemli öncülünü garanti etmektir. Örneğin, bakır alaşımlı alaşımlı çelik (yüksek voltaj) kullanan yaylı tüplerin normal basınç göstergesi ve hidrojen basınç göstergeleri yaylı tüp malzemeleri karbon çeliği veya paslanmaz çelik kullanır, bakır alaşımının kullanılmasına izin verilmez. Çünkü amonyak ve bakır kimyasal reaksiyon üretir, patlayacaktır, bu nedenle genel basınç göstergeleri amonyak basınç ölçümü için kullanılamaz. Oksijen basınç göstergesi, yapı ve malzeme açısından normal basınç göstergesi ile tamamen aynı olabilir, sadece oksijenli yağ basınç göstergesi yasaklanmalıdır. Çünkü yağın oksijen sistemine girmesi kolay patlamaya neden olur. Kalibrasyonda kullanılan oksijen basınç göstergesi, sıradan basınç göstergesi gibi yağın çalışma ortamı olarak kullanılmasına benzemez ve oksijen basınç göstergesi, depoda yağ ile temastan kesinlikle kaçınmalıdır. Oksijen basıncını ölçmek için mevcut yağ basınç göstergesinin kullanılması gerekiyorsa, kullanmadan önce karbon tetraklorür ile tekrar tekrar temizlenmeli, yağ olmadığından emin olana kadar dikkatlice kontrol edilmelidir.

2, ölçüm aralığının belirlenmesi

Elastik bileşenin elastik deformasyonun güvenliği kapsamında güvenilir bir şekilde çalışabilmesini sağlamak için, aralık seçilirken, ölçülen basıncın boyutuna ve basıncın hızının değişimine göre, yeterli pay, bu nedenle, basınç göstergesinin üst sınırı, üretimdeki olası maksimum basınç değerinden daha yüksek olmalıdır. "Kimyasal kontrol tasarım teknik düzenlemelerine" göre, ölçüm kararlılığı, maksimum çalışma basıncı, ölçümün üst sınır değerinin 2/3'ünü geçmemelidir; Ölçüm darbe basıncı, maksimum çalışma basıncı, ölçülen 1/2'nin üst sınır değerini geçmemelidir; Yüksek basınç ölçülürken, maksimum çalışma basıncı, ölçümün üst sınır değerinin 3/5'ini geçmemelidir, genellikle ölçülen basınç en fazla, küçük bir değer, cihaz ölçümünün üst sınır değerinin 1/3'ünden az olmamalıdır, cihazın çıktı ve girdi miktarı arasındaki doğrusal bir ilişkiyi sağlamak için Ölçülen parametrelerin maksimum ve minimum değerlerine göre cihaz üzerinde hesaplanan, zeminden sonra, doğrudan bir ölçüm aralığı olarak değer vermeyin. Cihazı ölçek sınırında seçtiğimizde, devletin düzenlemelerinde, standart seride seçilmelidir. Basınç göstergesi ölçüm aralığının standart serisi şunlardır: Çin - 0.1-0.06, 0.15:,1.6 0 ve 1, 2.5, 4, 6, 10 x10 "MPa (burada n, pozitif ve negatif olabilen doğal bir tamsayıdır)

3, doğruluk seviyesi

Sürecin izin verdiği maksimum mutlak hataya ve seçilen cihazın en çok cheng'ine göre, cihazların izin verdiği maksimum hatayı hesaplayın, zayıf, devletin düzenlemelerinde, cihazın doğruluğunu belirleyen doğruluk derecesi. Genel olarak, hassas cihazı seçer, ölçüm sonuçları daha doğru ve güvenilirdir. Ancak, cihazın ne kadar hassas olduğunu düşünemezsiniz, o kadar iyi, çünkü cihazın hassasiyeti genel olarak, daha pahalı, operasyon ve bakım, daha fazla sorun．
