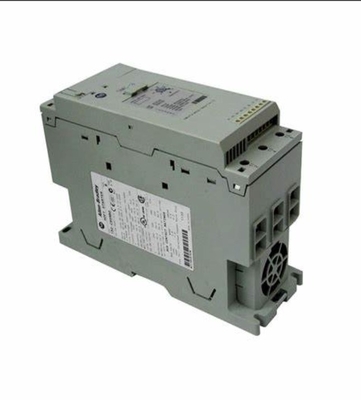

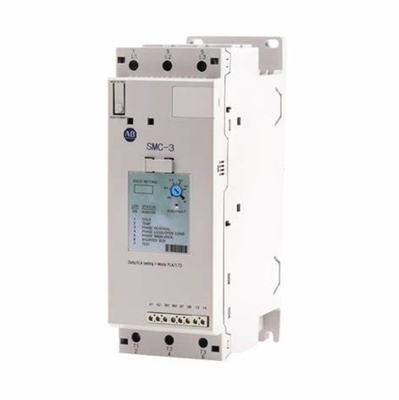

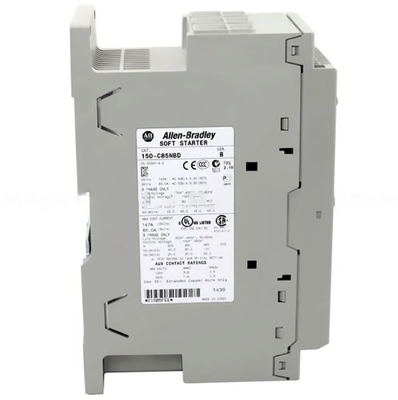

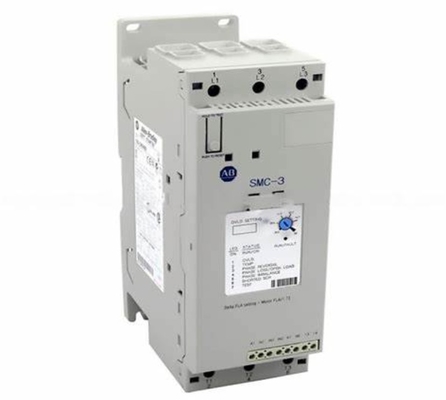

ALLEN-BRADLEY Rockwell Otomasyon 150-C85NBD SMC-3 3 Tel Akıllı Motor Denetleyicisi

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Menşe yeri Çin
Marka adı ALLEN-BRADLEY
Sertifika CE
Model numarası 150-C85NBD
Min sipariş miktarı 1
Fiyat USD$1030
Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, T/T, Western Union, MoneyGram, D/P
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Muhafaza Tipi Açık. Frekans Derecelendirmesi 50/60
Öğe Durumu Aktif üretici firma Rockwell Otomasyonu
Ürün Türü basit
Vurgulamak

Rockwell Otomasyon Akıllı Motor Denetimcisi

,

ALLEN-BRADLEY Akıllı Motor Kontrolörü

,

3 telli akıllı motor kontrolörü
Mesaj bırakın
Ürün Açıklaması

Teknik özellikler

Elektrikli

Ekranlı - Hayır.
Çalıştırma için gerilim türü AC/DC
Adlık çalışma voltajı Ue 200 V
AC 50 Hz'de nominal kontrol güçleri 100 V
AC 60 Hz'de nominal kontrol güç kaynağı voltajı 100 V
Aşırı yüklenme akımı 28.3 A
Kontrolör tipi SMC-3
DV/DT koruması Güç devresi için 1000V/μs
Tekrarlanan zirve voltajı Güç devresi için UL/CSA/NEMA başına 1400V
Çalışma sıklığı Güç devresi için UL/CSA/NEMA için 50/60 Hz
Hat bağlantılı motor gücü, maksimum 45 kW @ 380/400/415V AC, 50 Hz, 3 fazlı
Delta bağlantılı motor gücü, maksimum 25...100 Hp @ 460V AC, 60 Hz, 3 fazlı
Aşırı voltaj kategorisi III IEC'ye göre yan montaj yardımcı bağlantıları için
İsimlendirilmiş impuls voltajı Güç devresi için 6 kV
Dielektrik direnci Güç devresi için IEC başına 2500V AC
Hattı bağlayan motor akımı 28.3...85 A @ 380/400/415/460V AC, 3 fazlı
Delta bağlantılı motor akımı 50...147 A @ 380/400/415/460V AC, 3 fazlı
İzolasyon voltajı Güç devresi için UL/CSA/NEMA başına 600V AC
Adlık çalışma voltajı 250V AC/30V DC UL/CSA/NEMA için yan montaj yardımcı kontaklar için
Ventilatörle çalıştırılırken nominal kontrol gücü 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Girdi açık durumdaki akım <10 mA, <12 mA @ kontrol devresi için giriş OFF voltajı (IN1, IN2)
Kısa devre koruma cihazı listesi Zaman geçici olmayan Termal manyetik devre kesici Yüksek kapasiteli zaman geçici sınıfı CC/J/L
İletişim sayısı TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için 1
Yüksek kapasiteli mevcut hata akımı, maksimum 70 kA @ 600V, en fazla akım 300 A, içinde delta bağlantılı motorlar için J sınıfı veya L sınıfı zaman gecikmesi sigortası
Akım tipi TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için AC/DC
Geleneksel ısı akımı (Ith) TB-97, -98 (OVLD/Hata): 1 A yardımcı bağlantılar için
Kontrol devresinin türü TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için elektromanyetik röle
İletişim türleri TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için normalde açık (N.O.)
Kullanım kategorisi TB-23, -24 (normal/hız üstü), TB-33, -34 (normal/hız üstü): UL/CSA/NEMA başına C300/R150 yan montaj yardımcı kontaklar için
İsimlendirilmiş çalışma akımı, maksimum TB-97, -98 (OVLD / Hata): Yardımcı bağlantılar için 0.6 A @ 120V AC ve 0.3 A @ 240V AC
Standart denetleyici özelliği Yumuşak dur
Standart mevcut hata akımı, en fazla 10 kA @ delta cihazı için maksimum standart sigorta 400 A
Entegre motor aşırı yük koruması - Evet.
Kısa devre koruma cihazı (SCPD) tipi Tip 1
Seçilebilir aşırı yüklenme sınıfı Seyahat Sınıfı 10, 15 veya 20
Seçilebilir başlangıç saatleri 2, 5, 10, 15, 20, 25 veya 30 s
Giriş OFF voltajı (IN1, IN2), maksimum 40V AC, 17V DC/12V AC kontrol devresi için
Seçilebilir akım sınırı 150%, 250%, 350% ve 450% tam yük akımı
Giriş açık voltajı, çalıştırma sırasında (IN1, IN2) 85V AC, 19.2V DC/19.2V AC minimum kontrol devri için
Girdi açık durumdaki akım (IN1, IN2) 9Kontrol devresi için.8 mA @ 120V AC/19.6 mA @ 240V AC, kontrol devresi için 7.3 mA @ 24V AC/DC

Mekanik

Koruma derecesi (IP) IP2X
Ağırlık 2.25 kg
Şok Çalışma: 15 G
Genişliği 72 mm (2.83 inç)
Derinlik 130 mm (5.12 inç)
Yükseklik 206 mm (8.11 inç)
Kablo boyutu 2.5...95 mm2 (14...3/0 AWG) hat güç terminalleri için
titreşim Operasyonel: 1.0 G zirve, 0.15 mm (0.006 inç) yer değiştirme
Yap TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için 432VA
Kesinlikle. TB-97, -98 (OVLD/Hata): Yardımcı bağlantılar için 72VA
Sıkıştırma tork 11.3- Evet.12.4 Nm (100...110 lb.inch) yük güç terminalleri için
Dahili bypass - Evet.
Görev Tek yönlü
Seçilebilir patlama başlangıcı -% 450 FLA 0- Evet.5, 1.0, veya 1,5 s
Seçilebilir başlangıç tork Kilitlenmiş rotor torkunun %15'i, %25'i, %35'i ve %65'i
Seçilebilir yumuşak duraklama Kapalı, %100, %200 veya %300, kabloluyken başlangıç saat ayarları

Çevre

Sabit durum ısı dağılımı 82 W
Depolama ve nakliye sıcaklığı -25 °C
Değerlendirme olmadan nominal çevre sıcaklık aralığı -5 °C
Nemlilik 5...% 95 yoğunlaşmayan
Çalışma sıcaklığı Açık: -5 ila 50 °C (23 ila 122 °F)
EMC emisyon seviyeleri IEC'ye göre A sınıfı radyasyon:
EMC bağışıklık seviyeleri Aşınma geçici: EN/IEC 60947-4-2'ye göre IEC başına
Yükseklik 2000 m
Kirlilik derecesi 2

İnşaat

Montaj deliği boyutu 5.3 mm
Çubuk sayısı Ekipman sadece güç devresi için 3 fazlı olarak tasarlanmıştır.
Kapalı Açık tip

Belgelendirme

Kaynak Yayın sayısı
Teknik veriler 150-TD009
Kullanıcı Kılavuzu 150-UM007
