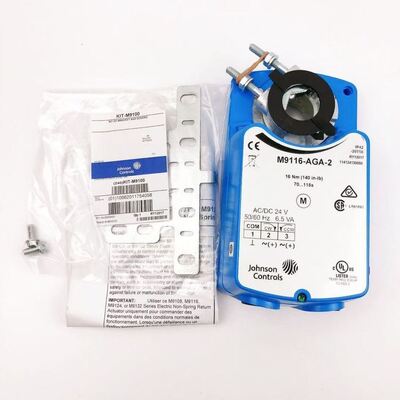

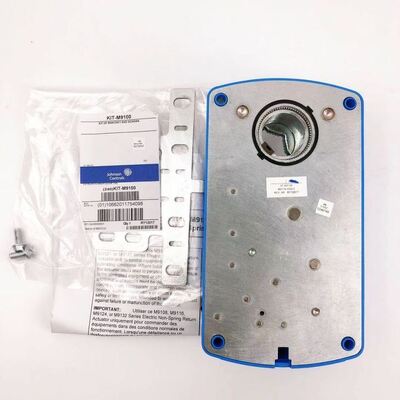

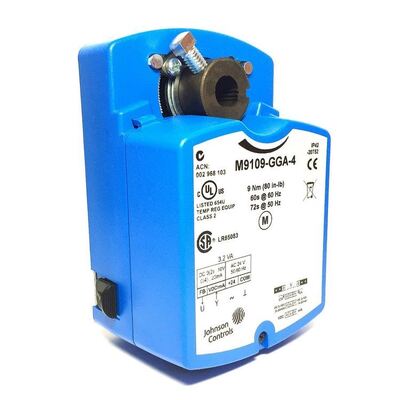

Asıl Johnson valf aktüatörü M9116-GGA-2 yay ayarlı anahtar tipi için.

Teknik Özellikler Ürün M9108, M9116, M9124 ve M9132 Serisi Elektrikli Yaysız Geri Dönüşlü Aktüatörler Güç Gereksinimleri M9108-, M9116-AGx: 50/60 Hz'de 20 ila 30 VAC veya 24 VDC ±%10; 6,5 VA besleme, Sınıf 2 Diğer Tüm Modeller: 50/60 Hz'de 20 ila 30 VAC veya 24 VDC ±%10; 7,5 VA besleme, Sınıf 2 Giriş Sinyali AGx: 50/60 Hz veya 24 VDC'de 24 VAC GGx, HGx: 0 (2) ila 10 VDC, 0 (4) ila 20 VDC veya 0 (4) ila 20 mA JGx: Potansiyometre değeri minimum 100 ohm ila maksimum 10.000 ohm'dur. Giriş Sinyali Ayarları AGx: Fabrika Ayar: Terminal 1 ve 2, CW dönüşü Terminal 1 ve 3, CCW dönüşü GGx, HGx (Voltaj Girişi veya Akım Girişi): Fabrika Ayarı: 0 ila 10 VDC, 0 ila 20 mA, sinyal artışıyla sağa dönüş Jumper Seçilebilir: 0 (2) ila 10 VDC, 0 (4) ila 20 VDC veya 0 (4) ila 20 mA HGx Ayarlanabilir Sıfır: 0 ila 20 mA 6 VDC, 0 ila 12 VDC veya 0 ila 12 mA Ayarlanabilir Aralık: 2 ila 10 VDC, 4 ila 20 VDC veya 4 ila 20 mA GGx, HGx, JGx: Eylem, sinyal artışıyla birlikte atlama kablosuyla seçilebilir Doğrudan (CW) veya Ters (CCW). Giriş Empedansı GGx, HGx: Gerilim Girişi: 0 (2) - 10 V için 205.000 ohm ve 0 (4) - 20 V için 410.000 ohm Akım Girişi: 500 ohm JGx: Potansiyometre Girişi: 1,8 megohm Geri Besleme Sinyali AGD: 135 ohm geri besleme potansiyometresi AGE: 1.000 ohm geri besleme potansiyometre GGx, HGx: 0 ila 10 VDC veya 90° için 2 ila 10 VDC (1 mA'da 10 VDC) Giriş sinyali aralığı seçimine karşılık gelir. JGx: 90° için 0 ila 10 VDC (1 mA'da 10 VDC) Yardımcı Anahtar Değeri xGC: 24 VAC değerinde iki Tek Kutuplu, Çift Atmalı (SPDT) anahtar 1,5 A endüktif, 3,0 A dirençli; Anahtar başına maksimum 35,0 VA, Sınıf 2 Mekanik Çıkış (Çalışma Torku) M9108 Serisi: bir ünite için 70 lb∙inç (8 N∙m); tandem kullanıma yönelik değildir M9116 Serisi: bir ünite için 140 lb∙inç (16 N∙m) M9116 (tandem olarak) İki ünite (GGx, HGx) için 280 lb∙inç (32 N∙m) M9124 Serisi: bir ünite için 210 lb∙inç (24 N∙m) M9124 (tandem olarak) 420 iki ünite (AGx, GGx, HGx) için lb∙inç (48 N∙m) M9132 Serisi: bir ünite için 280 lb∙inç (32 N∙m), M9132 (tandem olarak) iki ünite (AGx, GGx) için 560 lb∙inç (64 N∙m) İşitilebilir Gürültü Değeri 1 m'de Dönüş Aralığı 45 dBA 0 - 5 derecelik artışlarla 90°, mekanik olarak 93° Dönüş Süresi ile sınırlı M9108: %50 nominal yükte 30 saniye, 0 ila 70 lb∙inç (0 ila 8 N∙m) için 25 ila 50 saniye M9116: %50 nominal yükte 80 saniye 0 ila 140 lb∙inç (0 ila 16 lb∙inç) için 70 ila 115 saniye N∙m) M9124: %50 nominal yükte 130 saniye 0 ila 210 lb∙inç (0 ila 24 N∙m) için 115 ila 175 saniye M9132: %50 nominal yükte 140 saniye 0 ila 280 lb∙inç (0 ila 32 N∙m) için 115 ila 205 saniye
