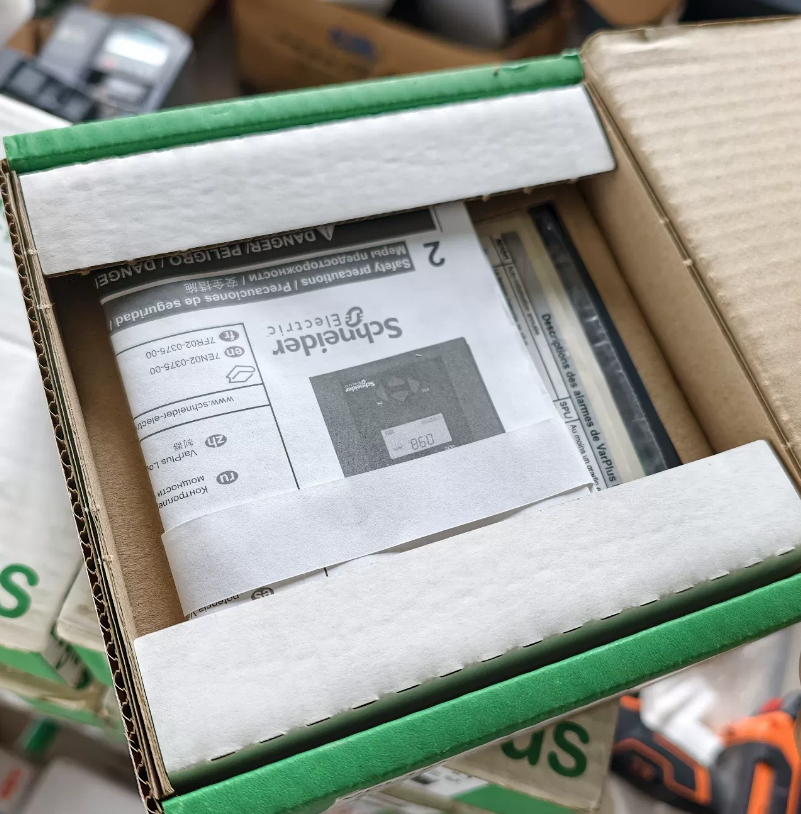

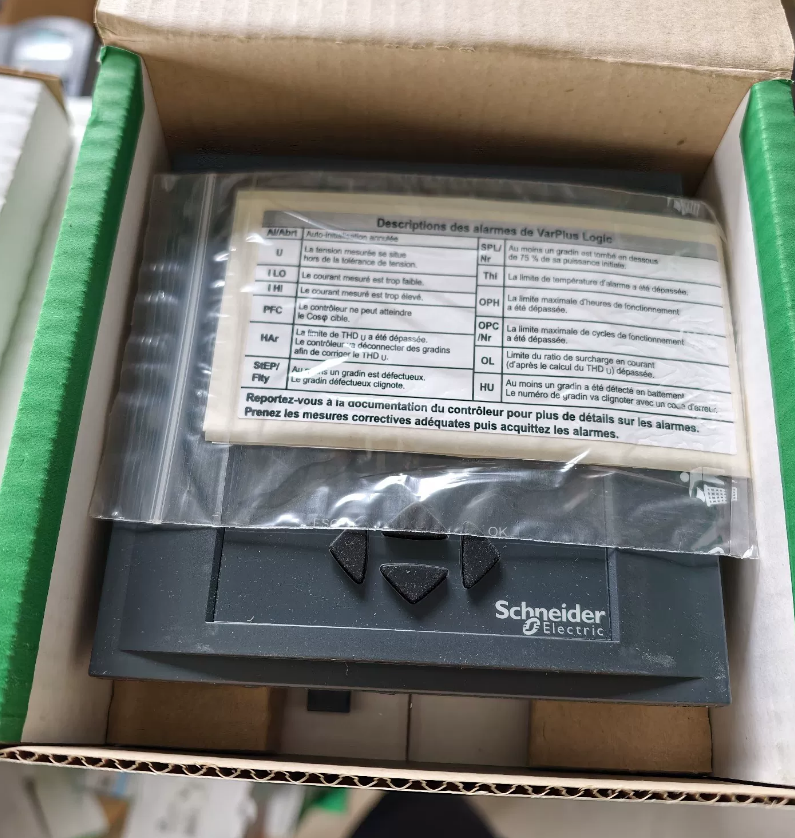

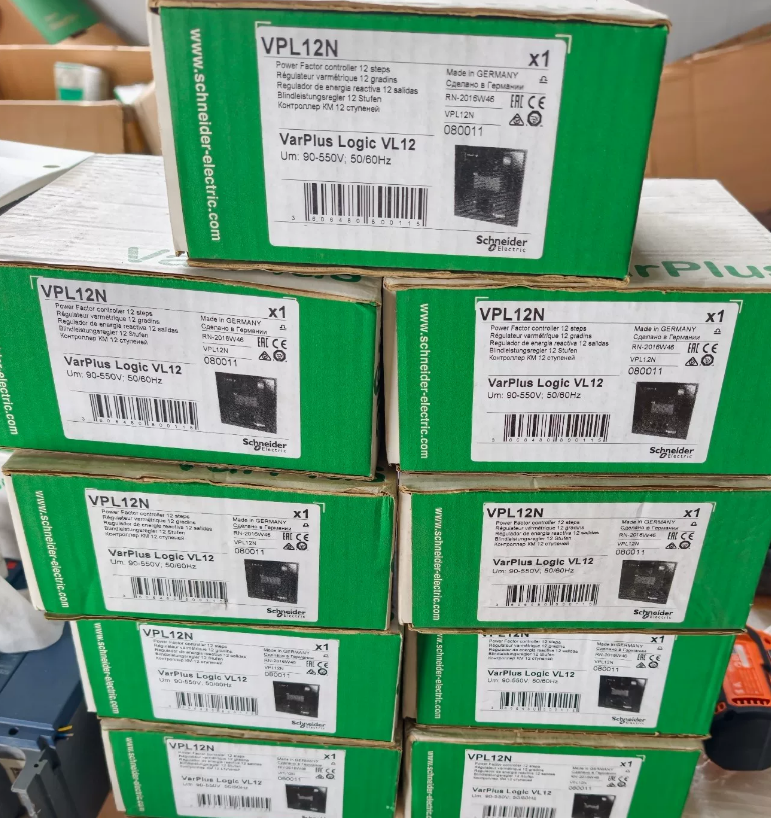

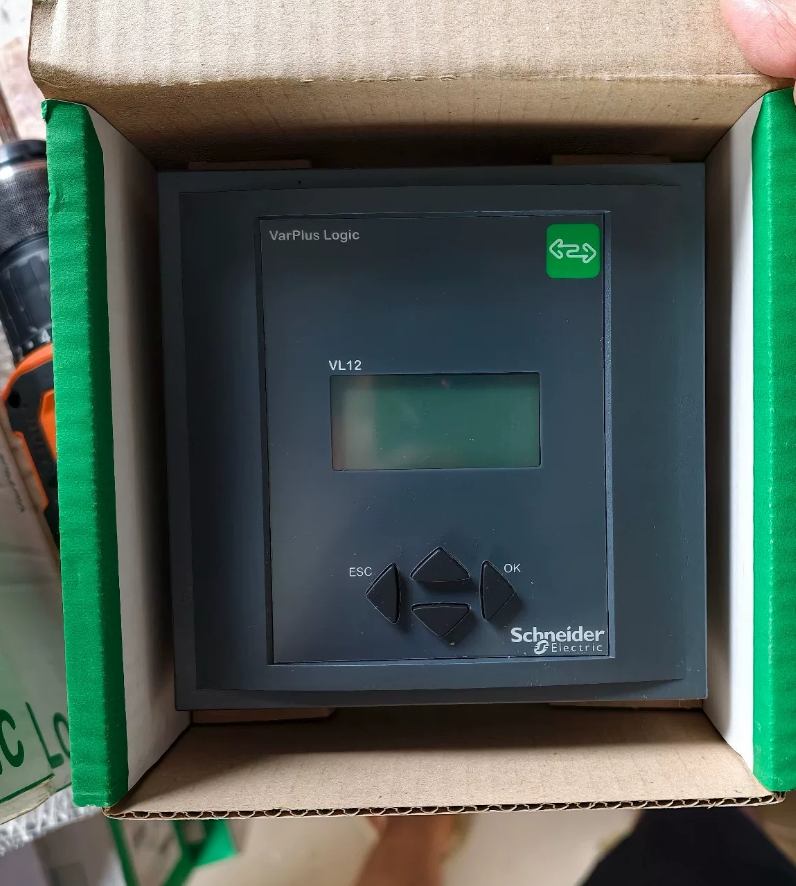

Yeni orijinal güç faktörü kontrolörü SCHNEIDER VPL12N stokta.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Menşe yeri Almanya
Marka adı SCHNEIDER
Model numarası VPL12N
Min sipariş miktarı 2
Fiyat USD＄520
Ambalaj bilgileri orijinal ambalaj
Teslim süresi Stokta var
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union
Yetenek temini Yüksek Frekans
Ürün ayrıntıları
Mesaj bırakın
Ürün Açıklaması



Özellikler

Ana
Menzil PowerLogic

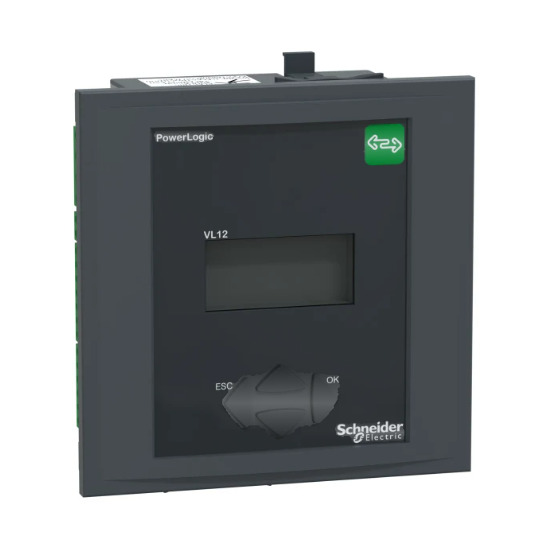

Ürün adı PowerLogic PFC Denetleyici
Ürün veya Bileşen Türü Güç faktörü kontrolörü
Cihazın kısa adı VPL12
Tamamlayıcı
Adım çıkış kontaklarının sayısı 12
[Us] nominal besleme gerilimi 90...550 VAC
<= 999 kV AC harici VT ile
Ölçüm akımı 0…5 A
Ölçüm voltajı 90…550 VAC 50/60 Hz
Çalışma Modu Manuel veya otomatik
Jeneratör uygulaması için çeyrek daire çalışma sayısı 4
Cihaz bağlantısı Haberleşme Modbus RS485
Giriş işlevi Anahtar 1 x kuru kontak
Renk kodu Ön koyu gri RAL 7016
Ekran Tipi Arkadan aydınlatmalı LCD
Ekran boyutu 56x25 mm
İşlev Mevcuttur Manuel programlama
Otomatik başlatma
Otomatik algılama
İleri programlama (uzman)
Herhangi bir adım dizisi
Ölçüm türü Güç faktörü ve yer değiştirme PF (işaretli, dört bölgeli)
Toplam akım harmonik bozulması THD (I)
Kullanım ömrü boyunca güç faktörü ortalaması
Maksimum sıcaklık
Yükte faz akımı I1, I2, I3 RMS
Yükte aktif güç P, P1, P2, P3
Yükte reaktif güç Q, Q1, Q2, Q3
Yükte görünen güç S, S1, S2, S3
Yükte gerilim U21, U32, U13, V1, V2, V3
Ölçüm Türü Kondansatör akımı aşırı yükü Irms/I1
Bireysel voltaj harmoniği
Güç faktörü
Çalışma süresi
çünkü φ
Hücre içindeki ortam sıcaklığı
ten rengi φ
Görüntülenen Bilgiler Adım başına anahtarlama döngüsü sayısı
kVAr cinsinden bireysel adım boyutu
% olarak kalan adım kapasitesi
Alarm türü Kademe güç kaybı < %75)mesajı ve alarm kontağı + kademe bloke edildi
Adım hatalı mesajı ve alarm kontağı + adım engellendi
Yüksek akım > 6 A CT)mesajı ve alarm kontağı
Arama (kararsız düzenleme) mesajı ve alarm kontağı + adım engellendi
Düşük akım < 15 mA CT)mesajı ve alarm kontağı
Aşırı telafi mesajı ve alarm kontağı
Kondansatör akımı aşırı yükü (Irms/I1) > %130 I1)mesajı ve alarm kontağı + kademe kapalı
Aşırı Sıcaklık 50 °C)mesajı ve alarm kontağı + kademe kapalı
Aşırı Sıcaklık 30 °C)fan anahtarı
Aşırı Gerilim +/- %10)mesajı ve alarm kontağı + kontrol durduruldu
Toplam harmonik bozulma > %7)mesaj ve alarm kontağı + kademe kapalı
Veri kaydı 5 alarm
Çalışma Saatleri alarmı 100000 saat bakım gerektirmeden
Operasyonel sayaç alarmı Bakım gerektirmeden 65000 çevrim
Giriş türü Aşamadan aşamaya
Fazdan nötre
CT polaritesine duyarsız
Faz rotasyon polaritesine duyarsız
Akım girişi CT...X/5 A ve X/1 A
Çıkış türü Kontrol rölesi 0,2 A 110 V DC
Kontrol rölesi 1 A 48 V DC
Kontrol rölesi 2 A 400 V AC 50/60 Hz
Kontrol rölesi 1 A 24 V DC
Kontrol rölesi 5 A 250 V AC 50/60 Hz
Kontrol rölesi 5 A 120 V AC 50/60 Hz
Fan 5 A 250 V AC 50/60 Hz
Fan 1 A 48 VDC
Alarm rölesi 5 A 250 V AC 50/60 Hz
Alarm rölesi 1 A 48 V DC
Ortak terminalde maksimum 10A
Ayarlar çalışma modu Otomatik
Manuel
Ayar türü Otomatik adımlama programlarının seçimi
Adımlama programlarının seçimi LIFO
Adımlama programlarının seçimi doğrusal
Aynı adımda 2 ardışık anahtar arasındaki gecikme 5...1200 s
Adım yapılandırma programlama otomatik
Adım konfigürasyon programlaması kapalı
Adım konfigürasyon programlaması düzeltildi
Hedef cos phi 0,7 endüktif...0,7 kapasitif
Hedef cos phi dual cos φ
Ölçüm doğruluğu Gerilim +/- %1
Mevcut +/- %1
Frekans +/- %1
Enerji (P,Q,S) +/- %2
Cos φ +/- %2
Toplam gerilim harmonik bozulması THD (U) +/- %2
Bireysel voltaj harmoniği +/- %3
Sıcaklık +/- 3 °C
Zaman gecikme aralığı 1...6500 s yeniden bağlantıda)
Yanıt üzerine 1...6500 s)
Sağlanan Ekipman Kullanım Kılavuzu
Montaj Modu Gömme montajlı
Montaj desteği Panel 0,04…0,1 inç (1…3 mm)
Montaj Konumu Kabinde
Kesim boyutları 138x138 mm
Yükseklik 5,7 inç (144 mm)
Genişlik 5,7 inç (144 mm)
Derinlik 2,3 inç (58 mm)
Ürün Ağırlığı 1,3 lb(ABD) (0,6 kg)
Uyumluluk kodu VPL12
Çevre
Standartlar IEC 61000-6-4
UL61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
Ürün Sertifikaları EAC
NRTL
cNRTL
CE
IP koruma derecesi Ön yüz IP41
Arka yüz IP20
Çalışma yüksekliği <= 6561,68 ft (2000 m)
Çalışma için Ortam Hava Sıcaklığı -4…140 °F (-20…60 °C)
Depolama için Ortam Hava Sıcaklığı -40…185 °F (-40…85 °C)
Sipariş ve gönderim ayrıntıları
Kategori US1DE2C00050
İndirim Planı DE2C
GTIN 3606480800115
iade edilebilirlik Evet
Menşei ülke Almanya
Paketleme Üniteleri
Birim Paket Tipi 1 PCE
Nbr. Pkg cinsinden birim sayısı. 1
Paket 1 Yükseklik 3,622 inç (9,200 cm)
Paket 1 Genişliği 6,969 inç (17,700 cm)
Paket 1 Uzunluk 7,244 inç (18,400 cm)
Paket ağırlığı (Lbs) 25.644 ons (727.000 gr)
Ünite Tipi Paket 2 S03
Paket 2'deki Ünite Sayısı 8
Paket 2 Yükseklik 11.811 inç (30.000 cm)
Paket 2 Genişliği 11.811 inç (30.000 cm)
Paket 2 Uzunluk 15,748 inç (40,000 cm)
Paket 2 Ağırlık 13,569 lb(ABD) (6,155 kg)
Ünite Tipi Paket 3 P06
Paket 3'teki Ünite Sayısı 64
Paket 3 Yükseklik 29,528 inç (75,000 cm)
Paket 3 Genişliği 23,622 inç (60,000 cm)
Paket 3 Uzunluk 31.496 inç (80.000 cm)
Paket 3 Ağırlık 128,768 lb(ABD) (58,408 kg)
