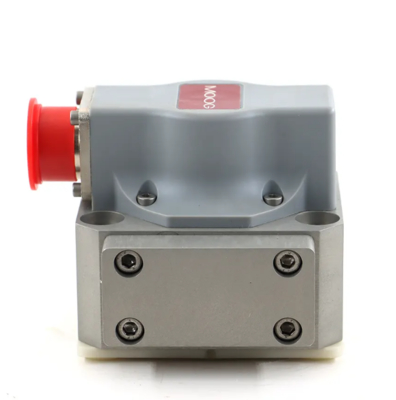

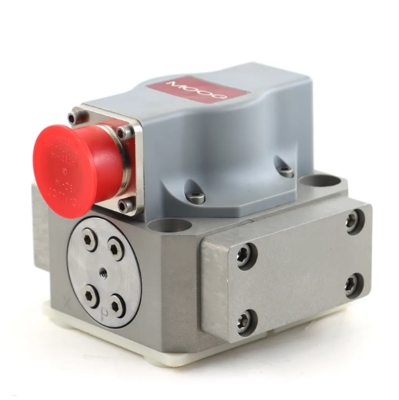

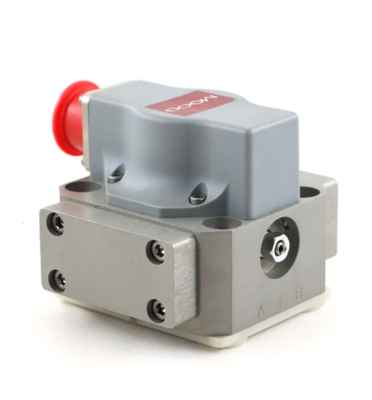

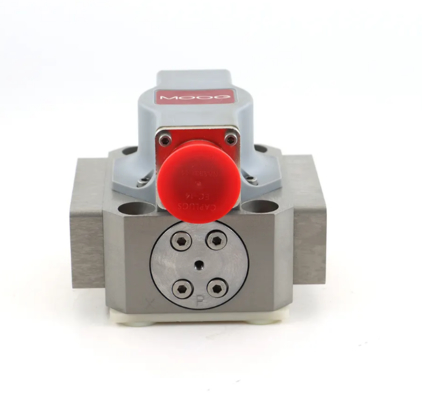

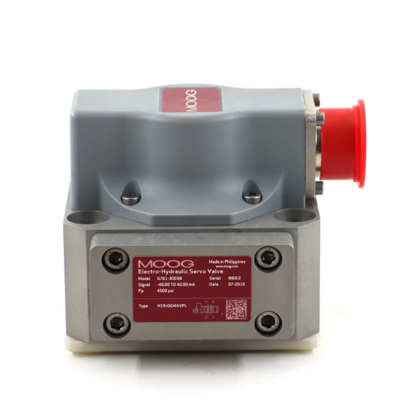

Hidrolik Servo Valf MO-OG Serisi G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Hidrolik Solenoid Valf

G761/761 Serisi akış kontrolü servo valfleri, 3 ve tercihen 4 yollu uygulamalar için gaz kelebeği valfleridir. Bunlar, 35 bar (500 psi) valf basınç düşüşünde, 4 ila 63 l/dak (1 ila 16,5 gpm) arasında değişen nominal akış aralığını kapsayan, yüksek performanslı, 2 kademeli bir tasarımdır.
Çıkış kademesi kapalı merkezli, dört yollu bir kayar makaradır. Pilot kademesi, çift hava boşluklu, kuru tork motoru tarafından tahrik edilen simetrik bir çift nozül ve klapeden oluşur. Makar pozisyonunun mekanik geri bildirimi, bir konsol yay ile sağlanır. Valf tasarımı, güvenilir, uzun ömürlü çalışma için basit ve sağlamdır.
Tasarım, güvenilir, uzun ömürlü çalışma için basit ve sağlamdır. Çıkış kademesi kapalı merkezli, 4 yolludur.
kayar makara. Pilot kademesi, simetrik, çift nozüllü kuru tork motorundan oluşur. 2. kademe makara
konumu, karbür uçlu bir geri bildirim teli ile kontrol edilir. Geri bildirim telinin ucundaki karbür bilye, yüksek hassasiyet, güvenilir çalışma ve uzun hizmet ömrü sağlayan zorunlu bir tasarım gereksinimidir. Tüm servo valflerimiz, en zorlu endüstriyel uygulamalarda bile yüksek hassasiyet ve güvenilir çalışma ile bilinir.
Bu valfler, yüksek dinamik
cevap gereksinimleri olan elektrohidrolik konum, hız, basınç veya kuvvet kontrol sistemleri için uygundur.
Valf tasarımı
Montaj deseni
P, T, A, B portları için maksimum çalışma basıncı
Pilot kademesi
Ap'de nominal akış, 35 bar/makara ucu
(500 psi/makara ucu)
%0'dan %100 stroka adım tepki süresi
2 kademeli, makara ve burçlu ve kuru tork motorlu
15010372-004-04-0-92
315 bar (4.500 psi)
Nozül Klapesi
4 l/dak
(1 gpm)
5 ms
10 l/dak
(2,5 gpm)
19 l/dak
(5 gpm)
38 l/dak
(10 gpm)
7 ms
63 l/dak
(16,5 gpm)
