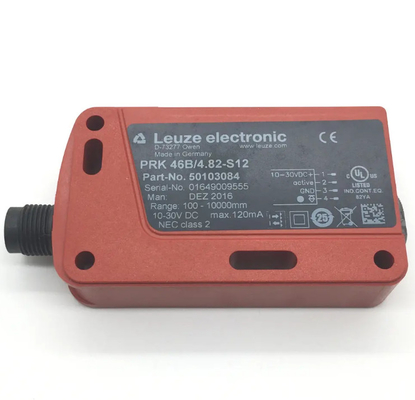

Yüksek Kaliteli LEUZE LED 4 Pin PRK 46B/7D-S12 Polarized Retro-reflektif Fotoelektrik Sensör

Spesifikasyonlar Optik veriler Tipik operasyon menzil sınırı (TK(S) 100x100) 1) 1) Tipik çalışma menzili sınırı: performans rezervi olmadan maksimum ulaşılabilir menzil 0.05...18m İşleme menzili 2) 2) İşleme menzili:Performans rezervi ile önerilen aralık Tablolara bakın Işık kaynağı 3) 3) Ortalama yaşam süresi 100,000 saat 25°C çevre sıcaklığında LED (modüle edilmiş ışık) Dalga boyu 620nm (görülebilir kırmızı ışık, kutuplandırılmış) Zamanlama Dönüştürme frekansı transistörü: 500Hz, röle: 20Hz Yanıt süresi transistörü: 1ms,röle: 25ms Başlamadan önce gecikme Geri kalan dalgalanma) Geri kalan dalgalanma 15% UB Açık devre akımı 20mA Kapatma çıkışı.../66.... 2 itme-çekme anahtar çıkışı 5) pin2: PNP karanlık anahtarı, NPN ışık anahtarı pin4: PNP ışık anahtarı,NPN karanlık anahtarlama 5) İt-çek anahtarlama çıkışları paralel olarak bağlanmamalıdır.../44.... 2 PNP anahtar çıkışı, pin2: PNP karanlık anahtar, pin4: PNP ışık anahtarı.../4.... PNP anahtar çıkışı, pin4: ışık anahtarı Sinyal voltajı yüksek/düşük100mA Relay anahtar çıkışı ile Çalışma voltajı UB 24VDC ±10% Açık devre akımı 30mA Bağlantı çıkışı... / 7D... relye, pin2 ve pin4 arasında temas kurmak, karanlık anahtarlama 6) 6) Uygun kıvılcım söndürme endüktif veya kapasitif yüklerle sağlanmalıdır.200mA Kapatma gücü 6VA, cos ?? = 1 Çalışma aralığı ayarlanabilir, 270° (sadece PRK 46B/66.01-S12) Göstericiler Yeşil LED hazır Sarı LED ışık yolu serbest Sarı LED, yanıp sönen ışık yolu serbest,performans rezervi yok Mekanik veriler Ev plastik (PC-ABS) Optik kaplama plastik (PMMA) Bağlayıcı ile ağırlık: 50g 2m kablo ile: 90g kablo ve bağlantı ile: 65g Bağlantı tipi M12 bağlantısı veya kablo (4x0.21mm2 çapraz kesim), kablo uzunluğu: 2m veya M12 bağlantısı olan kablo, kablo uzunluğu:200 mm Çevre verileri Çevre sıcaklığı. (çalışma/saklama) -40°C...+60°C/-40°C...+70°C Koruyucu devre 7) 7) 2=polarite tersine çevirme koruması, 3=tüm tranzistor çıkışları için kısa devre koruması 2,3 VDE güvenlik sınıfı 8) 8) 50V II nominal voltaj, tamamen yalıtılmış Koruma sınıfı IP67, IP69K LED sınıfı 1 (EN60825-1'e göre) Uygulanan standartlar IEC60947-5-2 Sertifikalar UL508 4) Seçenekler Uyarı çıkışı autoControl PNP transistörü,Sayım prensibi
