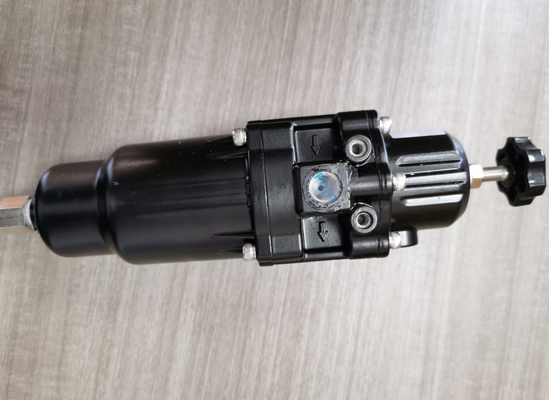

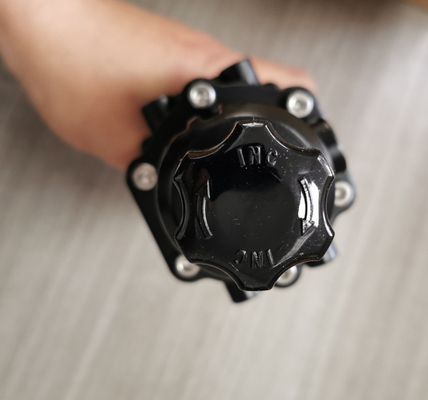

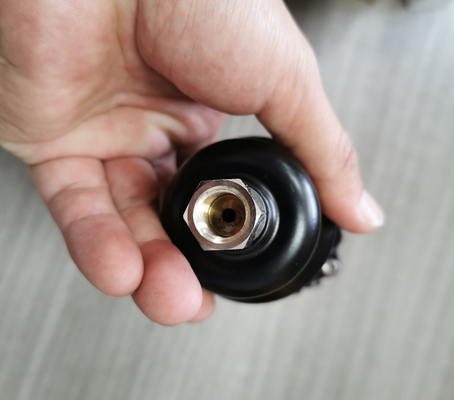

YTC YT-200 YT-220 Yüksek kaliteli SERİYALER HAVAS FİLTRE REGULATÖRÜ YT-220BN210 YT-220BN211 Filtre Basınç Düşükleyici Valf

Ürün Spesifikasyonu Model YT-200 YT-220 YT-205 YT-225 En yüksek giriş basıncı 1,7 MPa (17 bar) En yüksek çıkış basıncı 0,42 MPa (A Tipi);84 MPa (B Tipi) Hava Bağlantısı PT(NPT) 1/4 PT(NPT) 1/2 Ölçüm Bağlantısı NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Standart Temp. :-20~70°C Çevre sıcaklığı NPT 1/4 Yüksek seçenek sıcaklığı. : -20~120°C Düşük Seçim Sıcağı: -40~70°C Min. Filtreleme Boyutu 5 mikron Malzeme Alüminyum Dökme Ağırlığı Paslanmaz Çelik 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6 lb) 20 °C çevre sıcaklığında test edilmiştir.5 YT-200 / 205 / 220 / 225 serisi 2.6 2.7 2.8 Operasyon Mantık Diyaframı itmek olacak saat doğrultusunda döndürülür ayar bult olarak hava basıncı çıkış portu ile temin ediliyor. Aşağıya basılan diyafram, diski saptan ayırır. Basınç düzeyi alt diyafram'a aktarılarak kalır, bu da ayar yayını dengelemeye neden olur.Belirtilen seviyeden daha yüksek basınç durumunda, basınç diyaframı itecek ve basınç yay kesesindeki delikten salınacak. Boyut (YT-200 / 205) Boyut (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 serisi 3. Kurulum 3.1 Güvenlik Birimi kurarken, lütfen güvenlik talimatlarını okuduğunuzdan ve izlediğinizden emin olun.Lütfen üniteyi hava basıncı seviyesinin belirtilen aralığı içinde çalıştırın.. Aşılırsa, ürün hasar görebilir ve hasar ve kazalara neden olabilir. 3 YT-200 / 205 / 220 / 225 Kurulum YT-200 / 205 / 220 / 225 saha gereksinimlerine bağlı olarak bir destekle veya olmadan kurulabilirEğer gerekirse, uygun destek yapmak için lütfen YT-200 / 205 / 220 / 225 boyutlarına bakın. ayarlama 1) Ürüne ana hava basıncı vermeden önce,Lütfen ayar pervanesini saat yönünün tersine çevirin.2) Basınç seviyesini sürekli izlemek için ikincil basınç çıkış portuna bir basınç ölçümü takın.Basınç göstergesi üründen çıkan birincil basıncı gösterir.. 3) Blok çıkış portu ve top-valf tipi veya başka bir tür montajlı basınç ölçer portu ve giriş portu için birincil basınç sağlar.Lütfen ayar bultunu bağlayın.7 YT-200 / 205 / 220 / 225 serisi 4. Bakım 4.1 4.1.14.1.2 YT-200 / 205 / 220 / 225 düzenli bakım gerektirir. Lütfen aşağıdaki onarım kiti parça listesine bakın. Ürünün yaşam döngüsünü garanti etmek için tüm parçaları aynı anda değiştirmek önerilir.Onarım kiti ️ Üst diyafragma montajı: ️ Alt diyafram: her biri 1 ️ her biri Sıvılaştırılmış suyu boşaltırÜrünün ana besleme basıncı tamamen kapatılmalı veya basınç seviyesi 1kgf/cm2 veya daha düşük olmalıdır.. ️ Sıvı suyu boşaltmak için drenaj fişini yavaşça açın.1.3 Filtre kafesini ve parçalarını değiştirmek. Filtre kafesini veya parçalarını değiştirirken,Ürünün ana besleme basıncı tamamen kapatılmalı veya basınç seviyesi 1kgf/cm2 veya daha düşük olmalıdır.. ️ Düzenleme çubuğundaki kilitli fıstığı bırakın ve ayar basıncını düşürmek için ayar çubuğunu saat yönünün tersine döndürün. ️ Sıfır kabuğundaki drenaj fişini açın ve yoğunlaşmış suyu boşaltın ve kapatın.Filtre kafesindeki vidaları çapraz sırayla açın. O-halkası ve sapı değiştirin. Filtre kabuğundaki vidaları çapraz sırayla vidalayın. Yay kabuğundaki 6 vidaı çapraz sırayla açın. Diyafram montajını değiştirin. . Döşeme sırasında diyafragmaya zarar vermemek için lütfen dikkat edin. ️ Parça değiştirildikten sonra, lütfen hava basıncını istenen seviyeye ayarlayın. 8 YT-200 / 205 / 220 / 225 serisi
