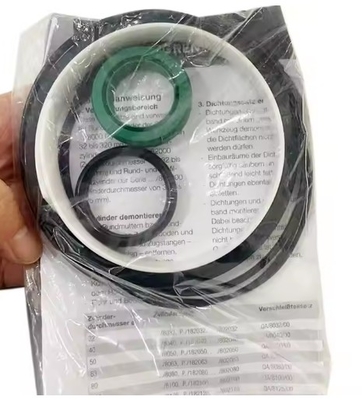

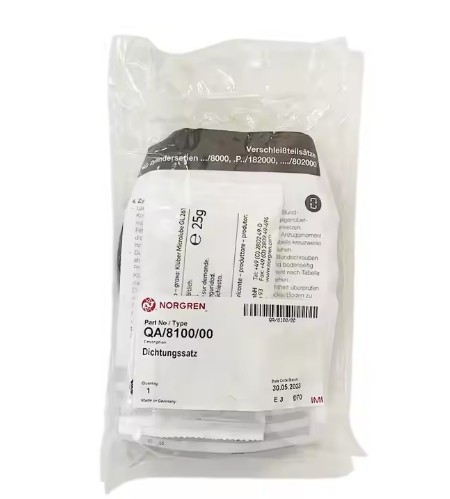

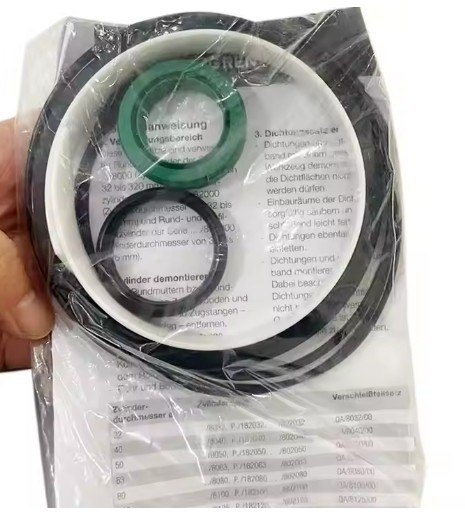

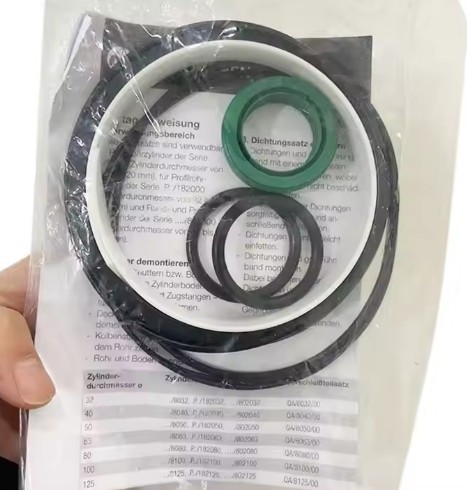

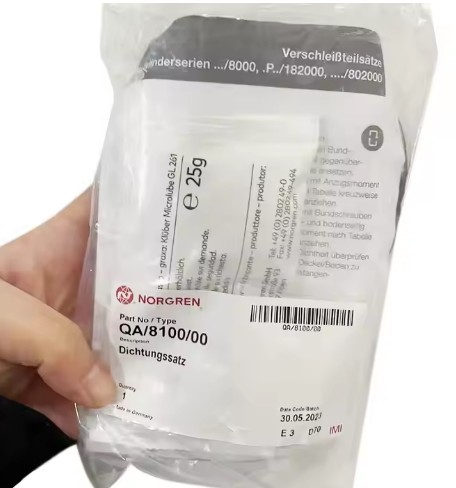

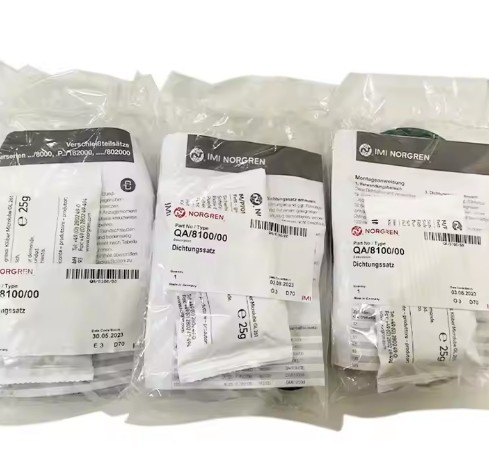

NORGREN Tamir takımları Otomasyon Endüstrisi için servis takımları QA/8100/00

IMI Norgren

.../8000 serisinin yuvarlak fıçı silindirleri (32 ile 320 mm arasındaki silindir boyutları) için yeniden kullanılabilir./182000 (32 ile 125 mm arasındaki silindir boyutlarında) ve seri yuvarlak ve profilli namlu silindirler için..../802000 (32 ile 125 mm arasındaki silindir boyutlarında). 2.Silindrin sökülmesi- Silindrin her iki tarafındaki tüm bağlama çubuğu fındıklarını veya bağlama çubuğu vidalarını çözün ve bunları ve “yerli olduğu takdirde ” bağlama çubuklarını çıkarın..- Ön uç kapağını çıkarın.- Mühür çubuğu montajını namludan çıkarın.- Namlu ve arka uç kapağını ayırın.Parça değişimi- Tüm mühürleri ve “ geçerli ise “ aşınma yüzüğünü uygun aletlerle sökün ve herhangi bir mühürleme yüzeyini hasarlandırmamak için dikkatli olun..- Tüm mühürlerin yerleştirme alanlarını iyice temizleyin ve daha sonra hafifçe yağlayın.- Ayrıca tüm yeni mühürler hafifçe yağlanmalıdır.- Yeni mühürleri takın ve mühürleri ve mühürleme yüzeylerini hasarlandırmamak için dikkatli olun.Gerekirse uygun bir montaj aracı kullanılmalıdır. 4. Silindir montajı- Fıçı iç yüzeyine ve piston çubuğuna ince bir yağ tabakası koyun.- Ön uç kapağındaki piston çubuğu mühürünün arkasındaki yağ odasını doldurun ve pistonun hareket yüzeyine ince bir yağ tabakası koyun.- Tüfeği arka uç kapağına yerleştirin ve uygunsa profilli tüfeği istenen yöne döndürün.- Piston çubuğu montajını tüfeğe herhangi bir mühürlenmeye zarar vermeden yerleştirin.- Piston sapı mühürünü hasar vermemek için piston sapına ön uç kapağını dikkatlice kaydırın..- Silindirde bağlama çubukları varsa, bağlama çubukları iğneleri bağlama çubuklarının kısa ipliklerine vurulur ve bir uç kapağına yerleştirilir.Belirtilen tork için çapraz bağlama çubuk fındıkları sıkıştırın.- Silindir bağlama çubuğu vidalara sahipse, her iki uç kapaklarında da belirtilen tork'a kadar çapraz olarak sıkıştırın.- Silindir sızıntıları kontrol edin (ön uç kapağı/arka uç kapağının namluya bağlantısı,Piston çubuğu mühürü) 5Gerekli yağ: Sadece bu yedek kitle birlikte bulunan yağ paketinden yağ kullanın.
