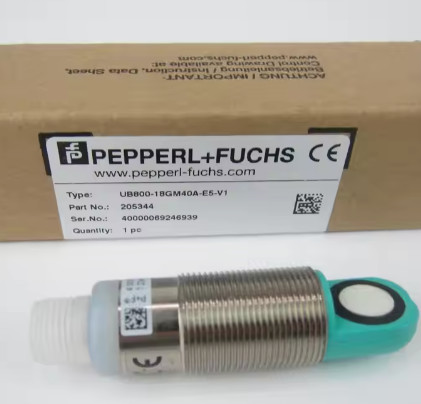

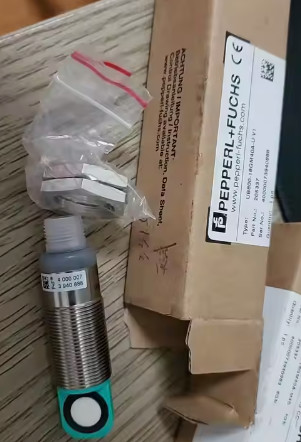

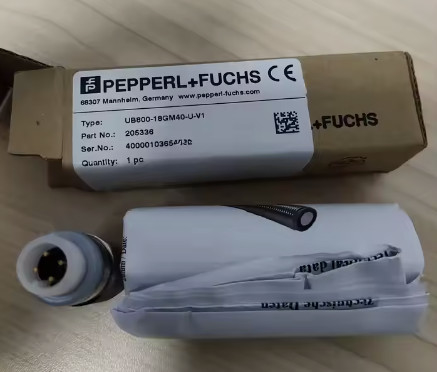

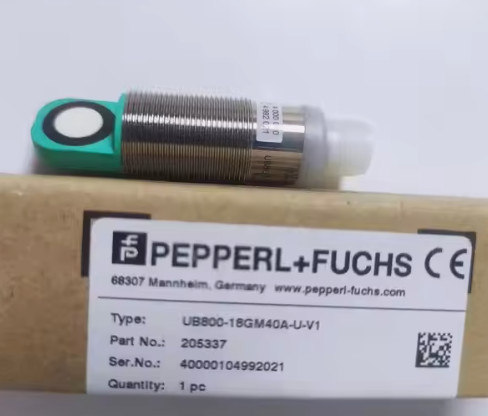

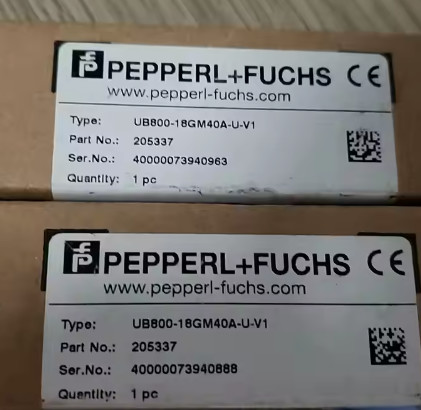

UB800-18GM40-U-V1 Yüzen Seviye Değiştiricisi 1 Yıllık Garanti 100% Aslı

Ultrasonik sensör UB800-18GM40-U-V1 < Kısa tasarım, 40 mm < Tüm yönlerden görülebilen işlev göstergeleri < Analog çıkış 0...10 V < Ölçüm penceresi ayarlanabilir < Program giriş < Sıcaklık telafi tek başlı sistem Boyutları 10 M18 x 1 M12 x 1 4 24 24.5 LED 39.2 50.2 Teknik Veriler Genel özellikler Algılama aralığı 50... 800 mm Düzenleme aralığı 70... 800 mm Ölü bant 0...50 mm Standart hedef plaka 100 mm x 100 mm Değiştiricinin frekansı yaklaşık. 255 kHz Yanıt gecikmesi yaklaşık 100 ms İzleyici/işletim araçları LED yeşil Güç 1 Çıkış tarihi: 2023-11-- 07 Çıkış tarihi: 2023-11-07 Çıkış tarihi: 2023-11-07 Dosya adı: 205336_eng.pdf Grubu Almanya: +49 621 776 1111 " Ürün Bilgileriyle İlgili Genel Notlar"a bakın. ABD: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.Pırasa-fuç.com fa-info@sg.pepperl-fuchs.com Teknik Veriler LED sarı katı sarı: değerlendirme aralığındaki nesne sarı, yanıp sönen: program fonksiyonu, nesne tespit edilen LED kırmızı katı kırmızı: Hata kırmızı, yanıp sönen:program fonksiyonu, nesne tespit edilmedi Elektriksel özellikler İşleme voltajı UB 15... 30 V DC, dalgalanma 10 % SS I0 ≤ 20 mA yüksüz güç kaynağı akımı Girdi Girdi tür 1 program giriş alt değerlendirme sınırı A1: -UB... +1 V, üst değerlendirme sınırı A2: +4 V... +UB giriş impedansı: > 4.7 kΩ, darbe süresi: ≥ 1 s Çıktı Çıktı tip 1 analog çıkış 0... 10 V Varsayılan ayar değerlendirme sınırı A1:70 mm değerlendirme sınırı A2: 800 mm çözünürlük en fazla algılama aralığında 0,4 mm Karakteristik eğrinin sapması ± % 1 tam ölçek değerinin tekrar doğruluğu ± 0.Tam ölçek değerinin %5'i Yük impedansı > 1 kOhm Sıcaklık etkisi ± 1.5 % tam ölçekli değer Standartlara ve direktiflere uygunluk Standart uyum standartları EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 Onay ve sertifikalar UL onayı cULus ListedSınıf 2 Güç Kaynağı CCC onayı ≤36 V değerli ürünler için CCC onayı / işareti gerekmez.85 °C (-40 ... 185 ° F) Mekanik özellikler Bağlantı tipi Bağlayıcı fiş M12 x 1, 4-pin Evi uzunluğu 40 mm Evi çapı 18 mm Koruma derecesi IP67 Malzeme Evi tunç,Nikelli Transdüsör epoksi reçine/çürük cam küre karışımı; köpüklü poliüretan, kapak PBT kütlesi 25 g Bağlantı 3 (BU) 1 (BN) 2 (WH) 4 (BK) U + UB Öğretin giriş Analog çıkış - UB EN 60947-5-2 uyarınca Core renkleri. Standart sembol/Bağlantılar:(U versiyonu) Ultrasonik sensör UB800-18GM40-U-V1 Çıkış tarihi: 2023-11-07 Yayınlanma tarihi: 2023-11-07 Dosya adı: 205336_eng.pdf 2 Group Almanya: +49 621 776 1111 " Ürün Bilgileriyle İlgili Genel Notlar"a başvurun. ABD:+1 330 486 0001 Singapur+65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com Connection Assignment 1 3 2 4 1 BN 2 WH 3 BU 4 BK Wire colors in accordance with EN 60947-5-2 (brown) (white) (blue) (black) Characteristic Curve Characteristic response curve Distance X [mm] Distance Y [mm] Curve 1: düz yüzey 100 mm x 100 mm Eğim 2: yuvarlak çubuk, Ø 25 mm 0 200 400 600 800 1000 1200 1400 200 150 100 50 0 -50 -100 -150 -200 2 1 X Y Analog çıkış modunun programlanması A1 < A2:A2 < A1 düşüş rampası: nesne aralığı A1 -> ∞, A2 -> ∞: Nesne varlığının tespiti Nesne tespit edildi: 10 V Hiçbir nesne tespit edilmedi:0 V A1 A2 A2 A1 Programlama Sensör, iki programlanabilir değerlendirme sınırına sahip programlanabilir bir analog çıkışa sahiptirDeğerlendirme sınırlarının ve çalışma modunun programlanması, Teach-In girişine -UB veya +UB besleme voltajını uygulayarak yapılır.Besleme voltajı en az 1 saniye boyunca Teach-In girişine uygulanmalıdır.. LED'ler, sensörün programlama prosedürü sırasında hedefi tanıdığını gösterir. Not: Değerlendirme sınırları sadece doğrudan güçlendirilmesinden sonra belirlenebilir.Bir zaman kilidi 5 dakika sonra Aktarma üzerine istenmeyen değişiklik karşı ayarlanmış anahtarlama noktaları korurDeğerlendirme sınırlarını daha sonra değiştirmek için, kullanıcı, istenen değerleri yalnızca yeni bir Aktarma'dan sonra belirleyebilir.A1 düğmesi -UB'ye ve A2 düğmesi +UB'ye atanır.. Ultrasonik sensör UB800-18GM40-U-V1 Çıkış tarihi: 2023-11-07 Çıkış tarihi: 2023-11-07 Dosya adı: 205336_eng.pdf 3 Group Almanya:+49 621 776 1111 " Ürün Bilgileriyle İlgili Genel Notlar"a bakın. ABD: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com Programlama Analog çıkışı programlama 1 yükselen ramp. Hedefi istenen değerlendirme aralığının yakın ucuna yerleştir 2. Öğretme girişine -UB uygulayarak değerlendirme sınırını programla (sarı LED yanıp söner) 3.Değerlendirme sınırını kaydetmek için -UB'den Teach-In girişini ayırın. Hedefi istenen değerlendirme aralığının uzak ucuna yerleştirin. 5. Öğretim girişine +UB uygulayarak değerlendirme sınırını programlayın (sarı LED yanıp söner). 6.Değerlendirme sınırını kurtarmak için Teach-In girişini +UB'den ayırın Düşme rampası 1. Hedefi istenen değerlendirme aralığının uzak ucuna yerleştirin. 2. Öğretim girişine -UB uygulayarak değerlendirme sınırını programlayın.Değerlendirme sınırını kaydetmek için -UB'den Teach-In girişini ayırın. Hedefi istenen değerlendirme aralığının yakın ucuna yerleştirin. 5. Öğretim girişine +UB uygulayarak değerlendirme sınırını programlayın (sarı LED yanıp söner).Değerlendirme sınırını kaydetmek için Teach-In girişini +UB'den ayırın Ultrasonik sensör UB800-18GM40-U-V1 Serbest bırakma tarihi: 2023-11-07 Yayınlanma tarihi: 2023-11-07 Dosya adı: 205336_eng.pdf 4 Group Almanya: +49 621 776 111
