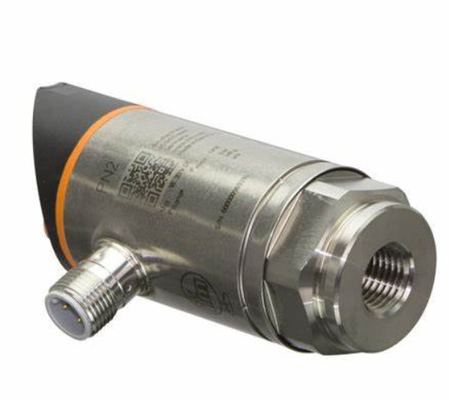

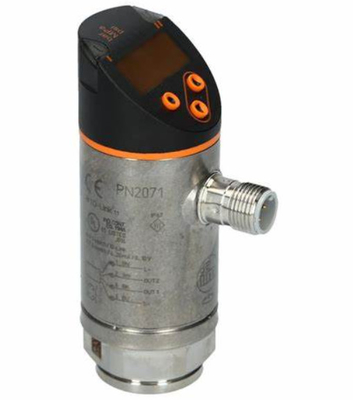

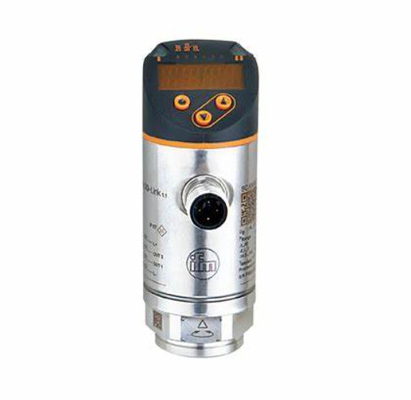

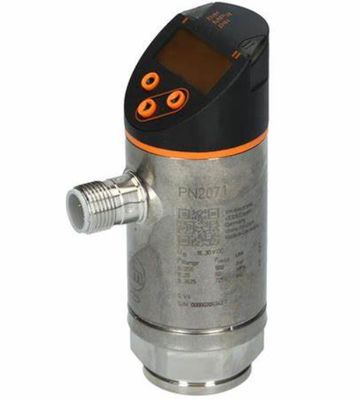

Roduct özellikleri |
Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1 |
Ölçme aralığı |
| 0...250 bar |
0...3625 psi. |
0...25 MPa |
|
Süreç bağlantısı |
G 1/4 İç iplik (DIN EN ISO 1179-2) |
Uygulama |
Sistem |
Altınla kaplanmış kontaktlar |
Ölçüm unsuru |
metal ince film hücresi |
Uygulama |
endüstriyel uygulamalar için |
Medya |
sıvılar ve gazlar |
Orta sıcaklık [°C] |
- 25...80 |
Min. patlama basıncı |
| 1200 bar |
17400 psi |
120 MPa |
|
Basınç derecesi |
|
Vakum direnci [mbar] |
- 1000. |
Basınç türü |
göreceli basınç |
Elektriksel veriler |
Çalışma voltajı [V] |
18...30 DC; (SELV/PELV'ye) |
Akım tüketimi [mA] |
< 35 |
En az yalıtım direnci [MΩ] |
100(500 V DC) |
Koruma sınıfı |
III. |
Ters kutupluk koruması |
- Evet. |
Güçlendirme gecikme süresi [s] |
0.3 |
Entegre gözcü köpeği |
- Evet. |
Girişler / çıkışlar |
Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1 |
Çıkışlar |
Toplam çıkış sayısı |
2 |
Çıkış sinyali |
anahtarlama sinyali; analog sinyali; IO-Link; (konfigure edilebilir) |
Elektrik tasarımı |
PNP/NPN |
Dijital çıkış sayısı |
2 |
Çıktı fonksiyonu |
Normalde açık / kapalı; (konfigure edilebilir) |
Maks. voltaj düşüşü geçiş çıkışı DC [V] |
2 |
Değişim çıkışının sabit akım derecesi DC [mA] |
250 |
Değişim frekansı DC [Hz] |
< 500 |
Analog çıkış sayısı |
1 |
Analog akım çıkışı [mA] |
4- Evet.20; (ölçülebilir 1: 5) |
Maks. yük [Ω] |
500 |
Analog çıkış voltajı [V] |
0- Evet.10; (ölçülebilir 1: 5) |
Min. yük direnci [Ω] |
2000 |
Kısa devre koruması |
- Evet. |
Kısa devre koruma tipi |
Evet (kapalı değil) |
Aşırı yük koruması |
- Evet. |
Ölçme/ ayar aralığı |
Ölçme aralığı |
| 0...250 bar |
0...3625 psi. |
0...25 MPa |
|
Analog başlangıç noktası |
| 0...200 bar |
0...2900 psi. |
0...20 MPa |
|
Analog son nokta |
| 50...250 bar |
725...3625 psi. |
5...25 MPa |
|
Fabrika ayarları / CMPT = 2 |
Kurulum noktası SP |
| 1.5...250 bar |
25...3625 psi. |
0.15...25 MPa |
|
Yeniden ayarlama noktası rP |
| 0.5...249 bar |
10...3610 psi. |
0.05- Evet.24.9 MPa |
|
SP ve rP arasındaki minimum fark |
|
Adımlar halinde |
|
Status_B Yüksek çözünürlük / CMPT = 3 |
Kurulum noktası SP |
| 1.6...250 bar |
23...3626 psi. |
0.16...25 MPa |
|
Yeniden ayarlama noktası rP |
| 0.5...249 bar |
8...3611 psi. |
0.05- Evet.24.9 MPa |
|
SP ve rP arasındaki minimum fark |
|
Adımlar halinde |
|
Doğruluk / sapmalar |
Değiştirme noktası doğruluğu [dönümün %'i] |
< ± 0,4(Açıklama 1: 1) |
Tekrarlanabilirlik [spanın %'i] |
< ± 0,1; (sıcaklık dalgalanmaları < 10 K ile; 1:1'yi düşürün) |
Özelliklerin sapması [sınıfın %'i] |
< ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = en uygun düz çizgi; LS = sınır değeri ayarlama) |
Hysteresis sapması [spanın %'i] |
< ± 0,1(Açıklama 1: 1) |
Uzun vadeli istikrar [spanın %'i] |
< ± 0,05- 1.1Her 6 ayda) |
Sıfır noktası sıcaklık katsayısı [sınıfın % / 10 K] |
0,2; (-25...80 °C) |
Sıcaklık katsayısı aralığı [sıranın %'i / 10 K] |
0,2; (-25...80 °C) |
Doğruluk / sapma ile ilgili notlar |
DNV GL altında anahtar noktası doğruluğu, doğrusallık hatası: < ± 1%: < ± 1% |
Reaksiyon süreleri |
Yanıt süresi [ms] |
< 1.5 |
Programlanabilir gecikme zamanı dS, dr [s] |
0- Evet.50 |
Damping işlem değeri dAP [lar] |
0- Evet.4 |
Analog çıkış dAA için damping [s] |
0- Evet.4 |
Maks. yanıt süresi analog çıkış [ms] |
3 |
Yazılım / programlama |
Parametreler ayarlama seçenekleri |
histerezi / pencere; normalde açık / kapalı; açma / kapatma gecikmesi; susturucu; ekran birimi; akım / voltaj çıkışı |
Arayüzler |
İletişim arayüzü |
IO-Link |
Değişim tipi |
COM2 (38,4 kBaud) |
IO-Link revizyonu |
1.1 |
SDCI standardı |
IEC 61131-9 |
SIO modu |
- Evet. |
Gerekli ana liman sınıfı |
A; (Pin 2 bağlanmadığında: B) |
Desteklenen Cihaz Kimlikleri |
| İşlem türü |
Cihaz Kimliği |
| Fabrika ayarları / CMPT = 2 |
460 |
| Status_B Yüksek çözünürlük / CMPT = 3 |
639 |
|
Not: |
| Daha fazla bilgi için IODD PDF dosyasına bakın. |
|
Fabrika ayarları / CMPT = 2 |
Profiller |
Akıllı Sensör: İşlem Verisi Değişken; Cihaz Kimliği, Cihaz Tanısı |
Min. işlem döngüsü süresi [ms] |
2.3 |
IO-Link çözünürlük basıncı [bar] |
0.1 |
IO-Link işlem verileri (siklik) |
| Görev |
Bit uzunluğu |
| basınç |
14 |
| İkili anahtarlama bilgileri |
2 |
|
IO-Link fonksiyonları (asiklik) |
Uygulama özel etiket |
Status_B Yüksek çözünürlük / CMPT = 3 |
Profiller |
Akıllı Sensör ED2: Dijital Ölçüm Sensörü (0x000A), Tanımlama ve Teşhis (0x4000) |
Min. işlem döngüsü süresi [ms] |
3 |
IO-Link çözünürlük basıncı [bar] |
0.1 |
IO-Link işlem verileri (siklik) |
| Görev |
Bit uzunluğu |
| basınç |
16 |
| cihaz durumu |
4 |
| İkili anahtarlama bilgileri |
2 |
|
IO-Link fonksiyonları (asiklik) |
Uygulama özel etiket |
Çalışma koşulları |
Çevre sıcaklığı [°C] |
- 25...80 |
Depolama sıcaklığı [°C] |
- Kırk...100 |
Koruma |
IP 65; IP 67 |
Testler / onaylar |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Şok direnci |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
titreşim direnci |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [yıllar] |
129 |
UL onayı |
|
Basınçlı ekipman direktifi |
Sağlam mühendislik uygulaması; 2. grup sıvıları için kullanılabilir; 1. grup sıvıları talepte |
Mekanik veriler |
Ağırlık [g] |
234.5 |
Konut |
tüplü |
Boyutlar [mm] |
Ø 34 / L = 90.7 |
Malzeme |
paslanmaz çelik (630/1.4542/17-4 PH); paslanmaz çelik (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Malzemeler (nık parçalar) |
paslanmaz çelik (630/1.4542/17-4 PH) |
Basınç döngüleri |
100 milyon |
Sıkıştırma tork [Nm] |
25- Evet.35; (önerilen sıkıştırma tork; yağlama, mühürleme ve basınç değerine bağlıdır) |
Süreç bağlantısı |
G 1/4 İç iplik (DIN EN ISO 1179-2) |
Entegre kısıtlayıcı eleman |
Hayır (artık monte edilebilir) |

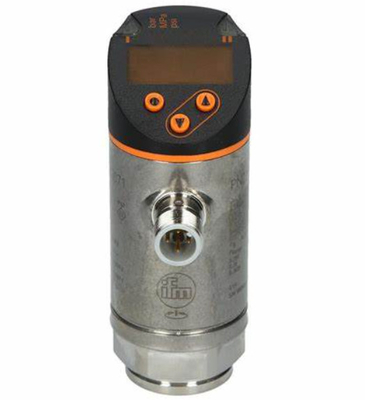

Ekranlar / işletim elemanları |
Görüntüle |
| Ekran birimi |
3 x LED, yeşil (bar, psi, MPa) |
| Değişim durumu |
2 x LED, sarı |
| Ölçülen değerler |
Alfanümerik görüntü, kırmızı/yeşil 4 basamaklı |
|
Yorumlar |
Paket miktarı |
1 adet. |
