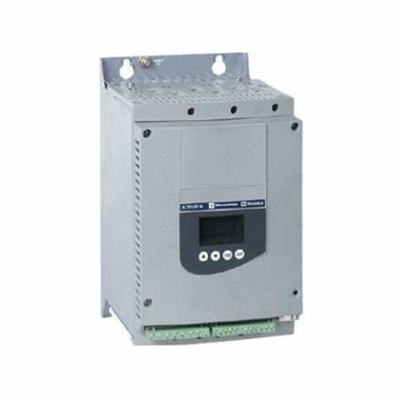

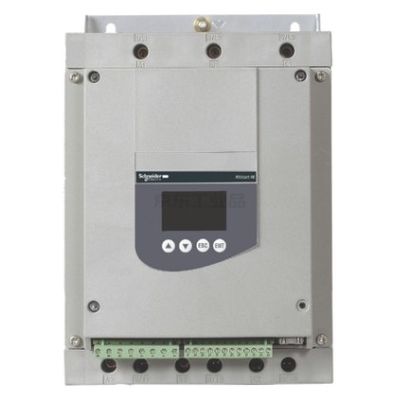

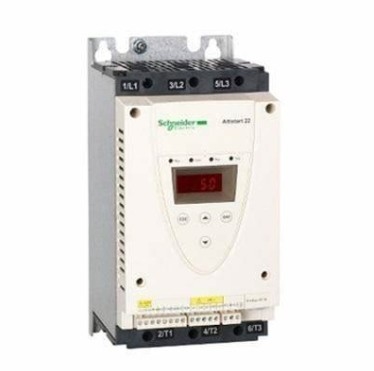

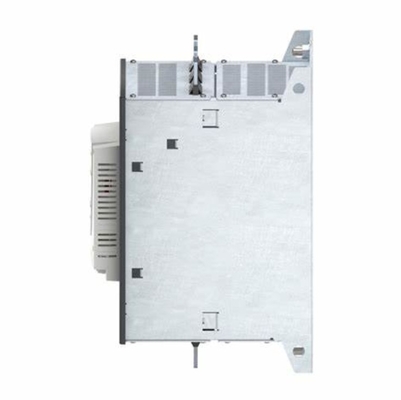

ATS22 Serisi 210A Yumuşak Başlatıcı 3 Faz 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Menşe yeri Çin
Marka adı Schneider
Sertifika CE
Model numarası ATS22C21Q
Min sipariş miktarı 1
Fiyat USD$1250
Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
ürün aralığı Altistart 22 Ürün hedefi Asenkron motorlar
Bileşen Adı ATS22 ağ faz sayısı 3 faz
Vurgulamak

110 kW Yumuşak Başlatıcı

,

230/440V yumuşak başlatıcı

,

Schneider Electric Yumuşak Başlatıcı
Mesaj bırakın
Ürün Açıklaması

Ana
Ürün yelpazesi Altistart 22
Ürün veya bileşen türü Yumuşak başlangıç
Ürün varış noktası Asinkron motorlar
Ürün özelliği Pompalar ve fanlar
Bileşen adı ATS22
Ağ aşama sayısı 3 aşama
[Biz] nominal güç kaynağı voltajı 230...440 V - 15...10%
Motor gücü kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Fabrika ayar akımı 195 A
Güç dağılımı W Standart uygulamalar için 117 W
Kullanım kategorisi AC-53A
Başlama türü Döngü kontrolü ile başlayın (akım 3.5 inç ile sınırlıdır)
IcL başlangıç derecesi 210 A, standart uygulamalar için motor besleme hattına bağlanmak için
IP koruma derecesi IP00
Tamamlayıcı
Montaj tarzı Sıcaklık borusuyla
Kullanılabilir fonksiyon Dahili bypass
Güçlendirme voltajı sınırları 195...484 V
Aktarım sıklığı 50...60 Hz - 10...10%
Ağ frekansı 45...66 Hz
Aygıt bağlantısı Motor delta terminallerine.
Motor besleme hattında
[Uc] kontrol devresi voltajı 230 V - 15...10 % 50/60 Hz
Kontrol devresinin tüketimi 20 W
Ayrı çıkış numarası 2
Ayrı çıkış türü Relay çıkışları R1 230 V çalışıyor, alarm, çalıştırma, durduruldu, durdurulmadı, çalıştırıldı, hazır C / O
Relay çıkışları R2 230 V çalışıyor, alarm, çalıştırma, durduruldu, durdurulmadı, çalıştırıldı, hazır C / O
Asgari anahtarlama akımı 100 mA 12 V DC (relay çıkışları)
Maksimum anahtarlama akımı 5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0.4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları
Ayrı giriş numarası 3
Ayrı girdi türü (LI1, LI2, LI3) mantık, 5 mA 4.3 kOhm
Ayrı giriş voltajı 24 V <= 30 V
Ayrı giriş mantığı Olumlu mantık LI1, LI2, LI3 durum 0: < 5 V ve <= 2 mA durum 1: > 11 V, >= 5 mA
Çıktı akımı 0.4...1 Icl ayarlanabilir
PTC sonda girişi 750 Ohm
İletişim limanı protokolü Modbus
Bağlantı tipi 1 RJ45
İletişim veri bağlantısı Seri
Fiziksel arayüz RS485 çok damla
İletişim oranı 4800, 9600 veya 19200 bps
Kurulu cihaz 31
Koruma tipi Aşama arızası: hat
Isı koruması: motor
Isı koruması: başlatıcı
işaretleme CE
Soğutma türü Zorla konveksiyon
Çalışma pozisyonu Dikey +/- 10 derece
Yükseklik 425 mm
Genişliği 206 mm
Derinlik 299 mm
Net ağırlık 33 kg
Motor gücü aralığı AC-3 55...100 kW 200...240 V 3 fazda
110...220 kW 380...440 V 3 fazlı
Motor starter tipi Yumuşak başlangıç
Çevre
Elektromanyetik uyumluluk IEC 60947-4-2'ye uygun, iletken ve yayılan emisyon seviyesi A
IEC 61000-4-12'ye uygun 3 seviye yumuşak salınım dalgaları
IEC 61000-4-2'ye uygun 3. seviye elektrostatik boşaltma
IEC 61000-4-4'e uygun elektrikli geçici seviyelere karşı bağışıklık seviyesi 4
IEC 61000-4-3'e uygun radyasyonlu radyo-elektrik müdahale seviyesine karşı bağışıklık
IEC 61000-4-5'e uygun olan voltaj/akım dürtü seviyesi 3
Standartlar IEC 60947-4-2
Ürün Sertifikasyonları CCC
UL
GOST
CSA
C-Tick
titreşim direnci IEC 60068-2-6'ya uygun 1 gn (f= 13...200 Hz)
1.5 mm (f= 2...13 Hz) IEC 60068-2-6'ya uygun
Şok direnci IEC 60068-2-27'e uygun olarak 11 ms için 15 gn
Gürültü seviyesi 56 dB
Kirlilik derecesi IEC 60664-1'e uygun 2. Seviye
Nitelikli nem IEC 60068-2-3'e uygun kondensasyon veya damlalama suyu olmayan % 0-95
Çalışma için ortam hava sıcaklığı -10...40 °C (degradasyon yapmadan)
40...60 °C (C °C başına % 2,2'lik bir akım azalması ile)
Depolama için ortam havanın sıcaklığı -25...70 °C
Uygulama yüksekliği <= 1000 m değerlendirme yapmadan
> 1000...< 2000 m, ek 100 m başına % 2,2'lik bir akım düşüşü
Paketleme Birimleri
Birim Paket Türü 1 PCE
Paket 1'deki birim sayısı 1
Paket 1 Yükseklik 46.000 cm
Paket 1 Genişliği 40.000 cm
Paket 1 Uzunluğu 60.000 cm
Paket 1 Ağırlık 24.500 kg
Sözleşmeli garanti
Garanti 18 ay
