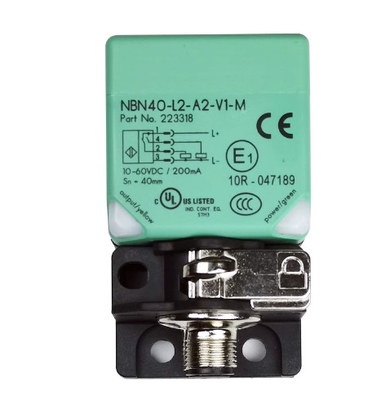

Orijinal P+F İndüktif Sensör NBN40-L2-A2-V1 İndüktif Sensör

Ekipman koruma seviyesi Gc (nA) Sertifika PF 15CERT3754 X CE işareti ATEX işareti ¬ II 3G Ex nA IIC T6 Gc Eklenen etikette de Ex ile ilgili işaretin basılabilir.2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. Yüksek yük akımları ve yük kısa devrelerine izin verilmez. Maksimum çalışma voltajı UBmax Aşağıdaki listedeki değerlerle sınırlıdır.Toleransa izin verilmez.Yük akımı IL'ye ve maksimum çalışma voltajına bağlı maksimum izin verilen ortam sıcaklığı TUmax UBmax Bilgiler aşağıdaki listeden alınır.IL=200 mA 48 °C (118.4 °F) UBmax=30 V, IL=100 mA 50 °C (122 °F) UBmax=30 V, IL=50 mA 51 °C (123.8 °F) UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Ekipmanın koruma seviyesi Dc CE işareti ATEX işareti ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the maxİşleme voltajı UBmax Aşağıdaki listeden bilgi alınır.UBmax=30 V'de, IL=200 mA 22 K UBmax=30 V, IL=100 mA 19 K UBmax=30 V, IL=50 mA 18 K UBmax=30 V,IL=25 mA 17 K Ekipman koruma seviyesi Dc (tc) CE işareti ATEX işareti ¬ II 3D Ex tc IIIC T80°C Dc Ex ile ilgili işareti eklenmiş etikette de basılabilir. 1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK EN 60947-5-2 (kahverengi) (beyaz) (mavi) (siyah) uyarınca tel renkleri Group Almanya:+49 621 776 4411 Ürün Bilgisiyle İlgili Genel Notlara bakın. ABD: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com İndüktif sensör NBN40-L2-A2-V1-3G-3D 3 Çıkış tarihi: 2018-11-13 10:42 Yayınlanma tarihi: 2018-11-13 130625_eng.xml Standartlar EN 60079-0:2012+A11:2013, EN 60079-31:2014 "tc" kaplama ile koruma Bu kullanım kılavuzundaki bazı bilgiler veri sayfasında verilen bilgilere göre daha spesifiktir.Genel Uyumlu veri sayfaları, uygunluk beyannameleri, EK tip denetimi sertifikaları, sertifikalar ve kontrol çizimleri, geçerli olduğunda (bilgi sayfalarına bakın), bu belgenin ayrılmaz bir parçasıdır.Bu belgeleri www.Cihazın maksimum yüzey sıcaklığı, cihaz üzerinde toz tabakası olmadan belirlendi.Bu kullanım kılavuzundaki bazı bilgiler, veri sayfasındaki bilgilere göre daha spesifiktir.Özel koşullar Yük akımı IL ve maksimum çalışma voltajı UBmax'a bağlı maksimum izin verilen ortam sıcaklığı TUmax Aşağıdaki listeden bilgi alınır.UBmax=30 V'de, IL=200 mA 48 °C (118.4 °F) UBmax=30 V, IL=100 mA 50 °C (122 °F) UBmax=30 V, IL=50 mA 51 °C (123.8 °F) UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Ekipmanın koruma seviyesi Dc (tD) Genel Aparat, veri sayfasındaki ve bu kullanım kılavuzundaki uygun verilere göre çalıştırılmalıdır.. Maksimum yüzey sıcaklığı, ekipman üzerinde toz tabakası olmadan, A yöntemiyle belirlenmiştir. Veri sayfasında belirtilen veriler, bu kullanım talimatı ile sınırlıdır.!Özel koşullara uymak zorundadır! Özel koşullar Yük akımı IL'ye bağlı maksimum izin verilen ortam sıcaklığı TUmax ve maksimum.İşleme voltajı UBmax Bilgiler aşağıdaki listeden alınır:. UBmax=30 V, IL=200 mA 48 °C (118.4 °F) UBmax=30 V, IL=100 mA 50 °C (122 °F) UBmax=30 V, IL=50 mA 51 °C (123.8 °F) UBmax=30 V, IL=25 mA 52 °C (125.6 °F)
