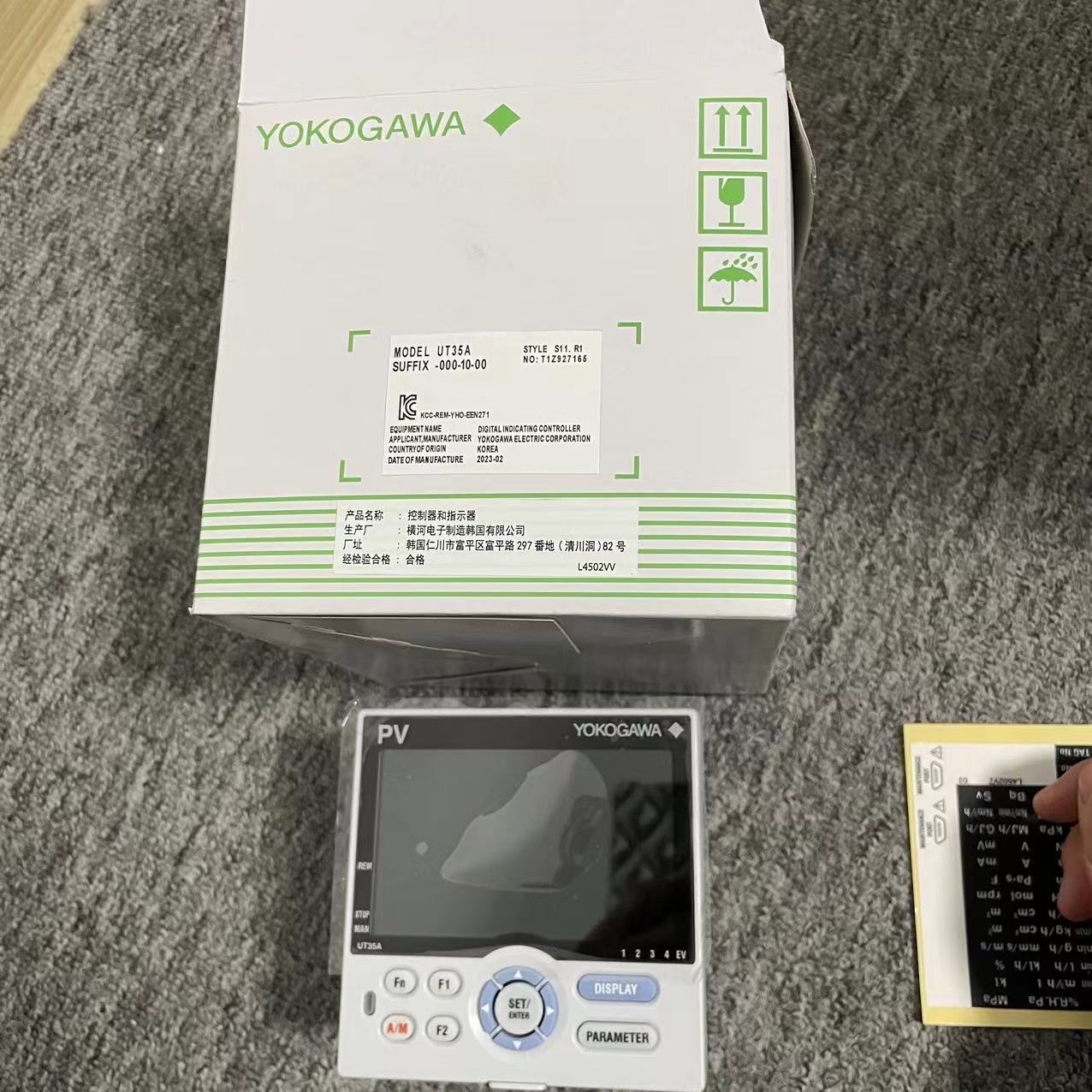

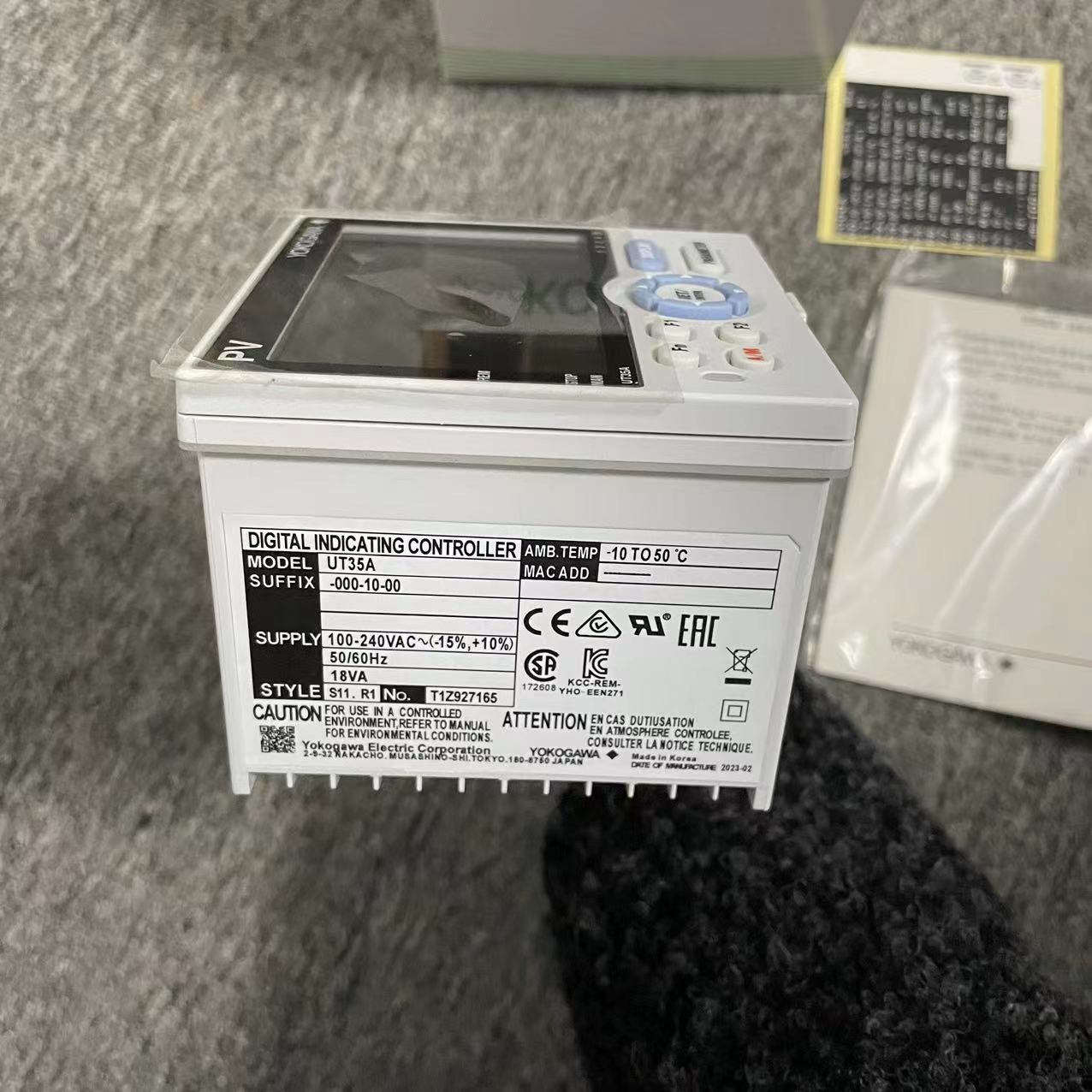

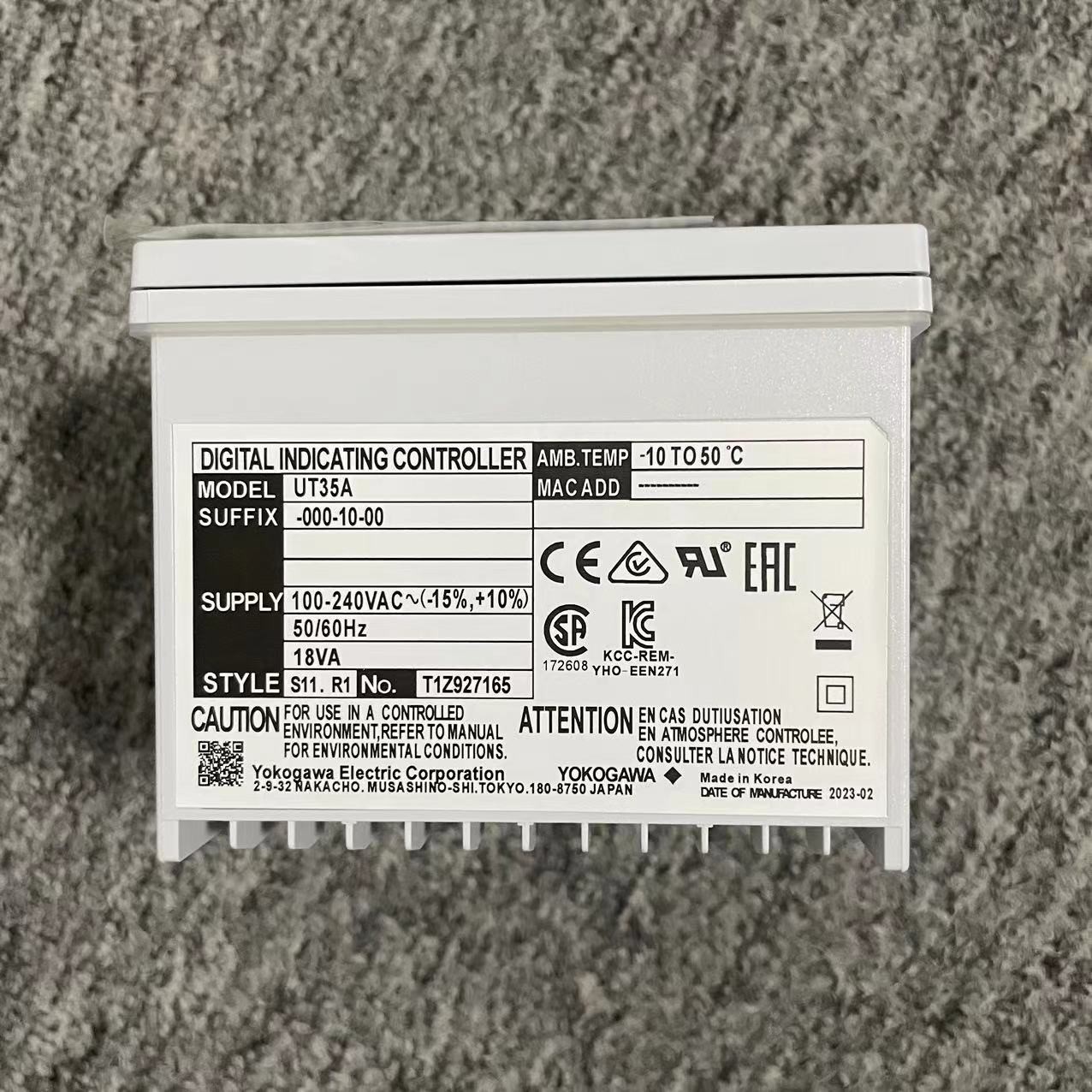

UT35A-001-10-00 Endüstriyel uygulamalar için orijinal sıcaklık dijital denetleyici

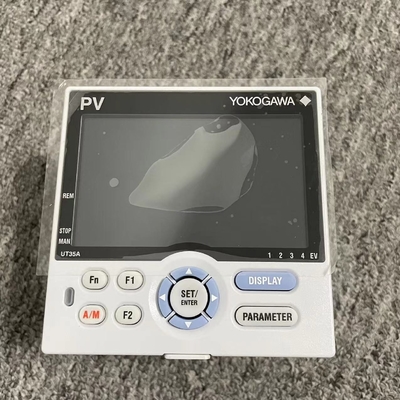

UT35A ve UT32A sıcaklık denetleyicileri, navigasyon tuşlarıyla birlikte kolay okunur, 14 segmentli büyük renkli bir LCD ekran kullanır, böylece izleme ve çalışma yeteneklerini büyük ölçüde artırır.Bir merdiven dizisi fonksiyonu standart olarak dahil edilirKontrolörün kısa derinliği, aygıt paneli alanını tasarruf etmenize yardımcı olur. UT35A/UT32A ayrıca Ethernet iletişim gibi açık ağları da destekler.

UT35A ve UT32A sıcaklık kontrol cihazı özellikleri

• Standart olarak mevcut 4 hedef ayar noktası (PID numaraları)
• Standart olarak mevcut 3 bağımsız alarm ortak terminal
• Merdiven dizisi programları inşa edilebilir.
• Basit işlem
• En fazla 8 DO (kombinasyonlar mevcut)
• Çeşitli dilde kullanım kılavuzu (Yaponca, İngilizce, Almanca, Fransızca, İspanyolca, Çince ve Korece) mevcuttur.
• Size en uygun özellikleri özelleştirmek için mevcut detaylı kod modeli.

• Gelişmiş Kontrol

  Kontrol Modları

  Kontrol modu, ayarları kolayca yapılandırmayı ve parametrelerle değişiklik yapmayı sağlar.

• Tek döngü kontrolü

• 5 Dahili denetim türleri

  • PID kontrolü
  • Açma/kapama kontrolü (1 histerez noktası)
  • Açma/kapama kontrolü (2 histerez noktası)
  • İki pozisyonlu, iki seviyeli kontrol
  • Isıtma/soğutma kontrolü



  Yukarıdaki kontrol modu ve her model için kontrol türleri arasındaki karşılıklılık için, lütfen özelliklere bakın.

  Merdiven Sırası Kontrolü

  Dahili merdiven dizi kontrolü ile, uygulama yelpazesi çarpıcı bir şekilde artırılır.Merdiven dizi kontrol fonksiyonu uygulama tarafından gerekli küçük bir PLC'yi değiştirebilir. Sırayla kontrol ve PID kontrol aynı anda gerçekleştirilebilir.

• Dış makinelerin izlenmesi ve kontrolü
  Mesela: lambalar, anahtarlar, zamanlayıcılar
• Dijital giriş/çıkış mantığı işlevselliğini kolayca çözün.
  Temel komut türlerinin sayısı: 13
  Uygulama komut türlerinin sayısı: 73

• [Merdiven talimatı örneği]	[Merdiven programlaması örneği]

  Uygulama Örnekleri Merdiven Sırası Programı

  Alarm Sırası Kontrol Devreleri Azaltabilir
  Merdiven dizisi programı UTAadvanced'de standart olarak yer almaktadır. Merdiven dizisi fonksiyonu, röleler gibi çevresel cihazların izlenmesini ve kontrol edilmesini sağlar.Böylece maliyetleri azaltmak mümkün.

  [Geleneksel] Alarm eylemi, denetleyici dışında bir dizi kontrol devre (relay, zamanlayıcı vb.) ile yapılmıştır.

  [UTAAdvanced] Alarm eylemi, UTAadvanced'in içindeki merdiven dizisi programı tarafından oluşturulur ve böylece maliyetleri azaltmak mümkündür.





  Ana Sistem Yükü Azaldı

  [Geleneksel] Çeşitli analog veri türleri ana sisteme (PLC, vb.) yakalandı ve hesaplandı ve sonuçlar bir komut aracılığıyla kontrol için alan denetleyicisi tarafından işlendi.

  [UTAAdvanced] UTAadvanced, 4'e kadar analog girişle, çeşitli analog verilerin doğrudan denetleyiciye alınmasını ve merdiven programı tarafından hesaplanmasını sağlar.Böylece ev sahibinin sistem oluşturma yükünü azaltır.Eylem: Ev sahibi sisteme (PLC, vb.) çeşitli analog veriler yakalandı ve hesaplandı ve sonuçlar bir komut aracılığıyla kontrol için alan denetleyicisi tarafından işlendi. * UT55A için



  Evrensel Girdi/Çıkış
  Yapılandırma aracılığıyla Girdi ve Çıktı Türlerini Seç

  Evrensel Girdi

  TC, RTD, mV/DC voltaj ve DC akım arasından seçin.

  Giriş türü ve aralığı ön panel üzerinden veya LL50A parametre ayar yazılımı kullanarak kullanıcı tarafından seçilebilir.

• ±0,1% gösterim doğruluğu.
• Aynı anda iki tane iki kablolu vericiye bağlayın.

• Tüm aletler, bir verici için 15 V döngü güç kaynağına (15 V LPS) sahiptir.
  Ek olarak, 24 V LPS de bazı cihazlar için isteğe bağlı olarak aynı anda kullanılabilir.



  Evrensel Çıktı

  Kullanıcı tarafından relye, voltaj atışı ve akım çıkışları için seçilebilir.

• Relay çıkışı: Aç/Kapat kontrolü, zaman oranlı PID kontrolü
• Voltaj darbe çıkışı: zaman orantılı PID kontrolü
• Akım çıkışı: Sürekli PID kontrolü

• Isıtma/soğutma kontrolü, iki adet evrensel çıkışlara sahiptir.

• Relay, dürtü ve akım çıkışlarının herhangi bir kombinasyonu mevcuttur.

• Motorlu bir kontrol valfini pozisyon orantılı PID kullanılarak çalıştırın.

• Pozisyon orantılı PID kontrol fonksiyonu, motorlu kontrol valfinin doğrudan/geri dönüşü için iki seri röle çıkışına sahiptir.
• Valf konumunu geri beslemek için kaydırma tel girişi de mevcuttur.

• Otomatik ayarlama (AT) fonksiyonu

  AT kullanılarak PID sabitlerinin hesaplanmasının doğruluğunu artırmak için aşağıdaki koşullar ayarlanabilir.

• PID sabitlerini hesaplamak için iki tür algoritma seçilebilir.
