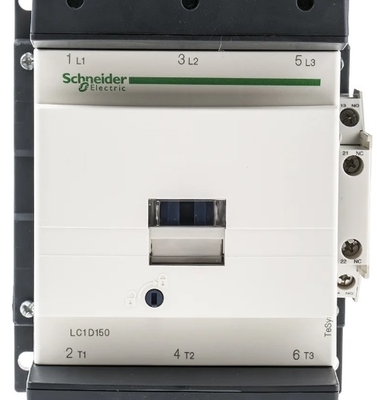

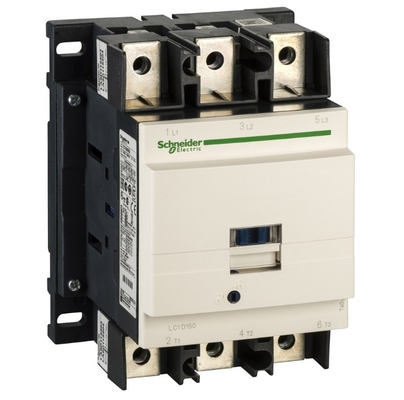

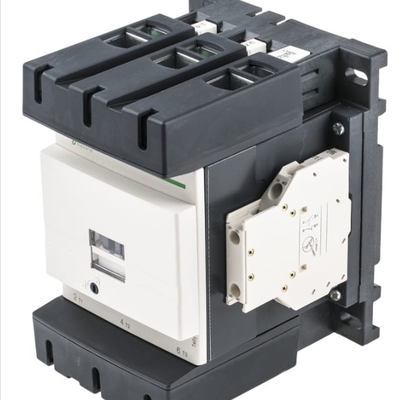

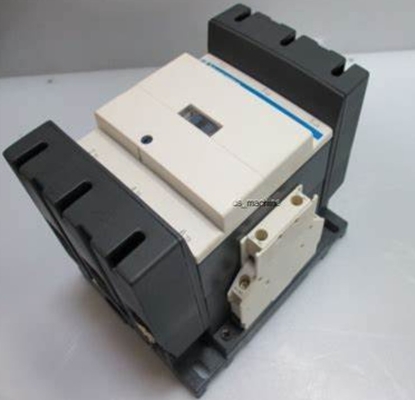

IEC Contactor, TeSys Deca, Geri dönüşsüz, 150A, 100HP 480VAC'da, 100kA'ya kadar SCCR, 3 fazlı, 3 NO, 24VDC bobini, açık stil

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Menşe yeri Çin
Marka adı Schneider
Sertifika CE
Model numarası LC1D150BD
Min sipariş miktarı 1
Fiyat USD$150
Ambalaj bilgileri karton
Teslim süresi 4-6hafta
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Aralık TeSys ürün aralığı TeSys On
cihaz kısa adı LC1D kutup açıklaması 3P
Vurgulamak

100 HP IEC kontakörü

,

150A IEC kontaktörü

,

3 fazlı IEC kontaktoru
Mesaj bırakın
Ürün Açıklaması



Aralık TeSys
Ürün yelpazesi TeSys Deca
Ürün veya Bileşen Türü Kontakter
Cihazın kısa adı LC1D
Kontakter uygulaması Direnç yükü
Motor kontrolü
Kullanım kategorisi AC-3
AC-4
AC-1
AC-3e
kutupların açıklaması 3P
[Ue] nominal çalışma voltajı Güç devresi <= 1000 V AC 25...400 Hz
Güç devresi <= 300 V DC
[Ie] nominal çalışma akımı 200 A (<140.0000000000 °F (60 °C)) ve <= 440 V AC AC-1 güç devresi için
150 A (<140.0000000000 °F (60 °C)) ve <= 440 V AC AC-3 güç devresi için
150 A (<140.0000000000 °F (60 °C)) ve <= 440 V AC AC-3e güç devresi için
[Uc] kontrol devresi voltajı 24 V DC
Tamamlayıcı
Motor gücü kW 40 kW 220...230 V AC 50/60 Hz (AC-3)
75 kW 380...400 V AC 50/60 Hz (AC-3)
80 kW 415...440 V AC 50/60 Hz (AC-3)
90 kW 500 V AC 50/60 Hz (AC-3)
100 kW 660...690 V AC 50/60 Hz (AC-3)
75 kW 1000 V AC 50/60 Hz (AC-3)
22 kW 400 V AC 50/60 Hz (AC-4)
40 kW 220...230 V AC 50/60 Hz (AC-3e)
75 kW 380...400 V AC 50/60 Hz (AC-3e)
80 kW 415...440 V AC 50/60 Hz (AC-3e)
90 kW 500 V AC 50/60 Hz (AC-3e)
100 kW 660...690 V AC 50/60 Hz (AC-3e)
75 kW 1000 V AC 50/60 Hz (AC-3e)
Maksimum at gücü 3 fazlı motorlar için 200/208 V AC 50/60 Hz'de 40 hp
Üç fazlı motorlar için 50 hp 230/240 V AC 50/60 Hz
3 fazlı motorlar için 460/480 V AC 50/60 Hz'de 100 hp
Üç fazlı motorlar için 575/600 V AC 50/60 Hz'de 125 hp
Uyumluluk kodu LC1D
Kutup teması bileşimi 3 Hayır
Koruyucu kapak Onunla
Geleneksel serbest hava ısı akımı Güç devresi için 200 A (140.0000000000 °F (60 °C)
Irms nominal üretim kapasitesi 140 IEC 60947-5-1'e uygun sinyalleme devresi için bir AC
IEC 60947-5-1'e uygun sinyal devre için 250 A DC
IEC 60947'ye uygun güç devresi için 440 V'de 1660 A
İsimli kırma kapasitesi IEC 60947'ye uygun güç devresi için 440 V'de 1400 A
[Icw] değerli kısa süreli dayanıklılık 250 A 104.0000000000 °F (40 °C) - Güç devresi için 10 dakika
580 A 104.0000000000 °F (40 °C) - Güç devresi için 1 dakika
1200 A 104.0000000000 °F (40 °C) - Güç devresi için 10 s
1400 A 104.0000000000 °F (40 °C) - Güç devresi için 1 saniye
Sinyal devresi için 100 A - 1 s
Sinyal devresinde 120 A - 500 ms
Sinyal devresi için 140 A - 100 ms
Bağlı sigorta derecesi 10 IEC 60947-5-1'e uygun sinyal devresi için A gG
315 A gG, <= 690 V, güç devresi için koordinasyon tipi 1
250 A gG <= 690 V koordinasyon tipi 2 güç devresi için
Ortalama impedans 0.6 mOhm - Ith 200 A 50 Hz güç devresi için
Kutup başına güç dağılımı 24 W AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] adli yalıtım voltajı Güç devresi 600 V CSA
Güç devresi 600 V UL
Güç devresi 1000 V IEC 60947-4-1
Sinyal devresi 690 V IEC 60947-1
600 V CSA sinyal devresinde
600 V UL sinyal devre
Aşırı voltaj kategorisi III.
Kirlilik derecesi 3
[Uimp] değerli itme gerilimine dayanır 8 kV IEC 60947
Güvenlik güvenilirlik seviyesi B10d = 684932 döngü nominal yüklü kontakör EN/ISO 13849-1
B10d = 10000000 döngü mekanik yüklü kontakör EN/ISO 13849-1
Mekanik dayanıklılık 8 Bisikletler
Elektrik dayanıklılığı 0.85 Mcycles 150 A AC-3 <= 440 V
1 Mcycles 200 A AC-1 <= 440 V
0.85 Mcycles 150 A AC-3e <= 440 V
Kontrol devresi tipi DC standardı
Bobin teknolojisi Entegre bastırma aygıtı ile
Kontrol devresinin gerilim sınırları 0.75- Evet.1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) işletim DC
0.15- Evet.0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) düşüş DC
1- Evet.1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) işletim DC
W'de girme gücü 270...365 W 68.0000000000 °F (20 °C))
Duraklama gücü tüketimi W 2.4...5.1 W 68.0000000000 °F (20 °C)
Çalışma süresi 20...35 ms kapanış
40...75 ms açıklık
Zaman sabiti 25 ms
Maksimum çalışma hızı 1200 cyc/h 140.0000000000 °F (60 °C)
Maksimum çalışma hızı 60 °C'de 1200 cyc/h
Bağlantılar - terminaller Kontrol devresi: vida saplama uçları 2 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo ucuna esnek
Kontrol devresi: vida sıkıştırma terminalleri 1 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo ucuna esnek
Kontrol devresi: vida sıkıştırma uçları 1 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo sonu olmadan esnek
Kontrol devresi: vida sıkıştırma terminalleri 2 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo ucu olmadan esnek
Kontrol devresi: vida klem terminalleri 1 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo ucu olmadan katı
Kontrol devresi: vida saplama uçları 2 0.002...0.004 in2 (1...2.5 mm2) - kablo sertliği: kablo ucu olmadan katı
Güç devresi: konektör 1 0.02...0.2 in2 (10...120 mm2) - kablo sertliği: kablo sonu olmadan esnek
Güç devresi: konektör 2 0.02...0.08 in2 (10...50 mm2) - kablo sertliği: kablo sonu olmadan esnek
Güç devresi: konektör 1 0.02...0.2 in2 (10...120 mm2) - kablo sertliği: kablo ucuyla esnek
Güç devresi: konektör 2 0.02...0.08 in2 (10...50 mm2) - kablo sertliği: kablo ucuyla esnek
Güç devresi: konektör 1 0.02...0.2 in2 (10...120 mm2) - kablo sertliği: kablo sonu olmadan katı
Güç devresi: konektör 2 0.02...0.08 in2 (10...50 mm2) - kablo sertliği: kablo ucu olmadan katı
Sıkıştırma tork Kontrol devresi 10.6 lbf.in (1.2 N.m) vida sıkıştırma uçları düz Ø 6 mm
Kontrol devresi 10.6 lbf.in (1.2 N.m) vida sıkıştırma terminalleri
Güç devresi 106.2 lbf.in (12 N.m) konektör altıgen 0.2 in (4 mm)
Kontrol devresi 10.6 lbf.in (1.2 N.m) vida sıkıştırma terminalleri pozidriv No 2
Yardımcı temas bileşimi 1 NO + 1 NC
Yardımcı temas türü Mekanik olarak bağlı 1 NO + 1 NC IEC 60947-5-1
Ayna teması 1 NC IEC 60947-4-1
Sinyal devresi frekansı 25...400 Hz
Asgari anahtarlama voltajı Sinyal devresi için 17 V
Asgari anahtarlama akımı Sinyal devresi için 5 mA
İzolasyon direnci > 10 MOhm sinyal devresinde
Çakışmayan zaman 1.5 ms NC ile NO arasındaki enerji kaybı.
1.5 ms NC ile NO arasındaki enerjisasyon
Montaj desteği Demiryolu
Çubuğu
Çevre
Standartlar CSA C22.2 No 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:30 numaralı madde.2
IEC 60335-2-40:YJ Ek
UL 60335-2-40:Bkz.
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Ürün Sertifikasyonları UL
CCC
CSA
CE
UKCA
Denizci
EAC
IP koruma derecesi IP20 ön yüz IEC 60529
Koruyucu tedavi THIEC 60068-2-30
İklim dayanıklılığı IACS E10 nemli ısıya maruz kalma
Cihazın çevresindeki çevresel hava sıcaklığının izin verilmesi -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) derecelendirme ile
Uygulama yüksekliği 0- Evet.9842.52 ft (0...3000 m)
Yangına dayanıklılık 1562.0000000000 °F (850 °C)
Alev gerilemesi V1 UL 94'e uygun
Mekanik dayanıklılık Vibrasyon kontaktoru açık 2 Gn, 5...300 Hz)
Vibration contactor closed 4 Gn, 5...300 Hz)
Şok kontakörü 11 ms için 15 Gn kapalı)
Şok kontaktoru açık 6 Gn 11 ms)
Yükseklik 6.2 in (158 mm)
Genişliği 4.7 in (120 mm)
Derinlik 5.4 in (136 mm)
Net Ağırlık 5.5 lb ((ABD) (2.5 kg)
Sipariş ve nakliye ayrıntıları
Kategoriler US10I1222359
İndirim Programı 0I12
GTIN 3389110475982
Geri dönüşüm - Evet.
Ülke FR
Paketleme Birimleri
Birim Paket Türü 1 PCE
Paket 1'deki birim sayısı 1
Paket 1 Yükseklik 6.9 in (17.5 cm)
Paket 1 Genişliği 7.5 in (19 cm)
Paket 1 Uzunluğu 8.5 in (21.5 cm)
Paket 1 Ağırlık 5.454 lb ((ABD) (2.474 kg)
Birim Paket Türü 2 S06
Paket 2'deki birim sayısı 27
Paket 2 Yükseklik 29.5 in (75 cm)
Paket 2 Genişliği 2360 cm.
Paket 2 Uzunluğu 31.5 in (80 cm)
Paket 2 Ağırlık 175.925 lb ((ABD) (79.798 kg)
