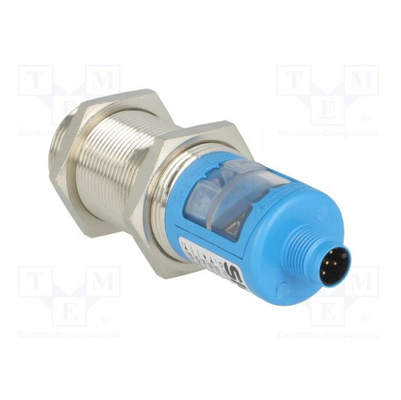

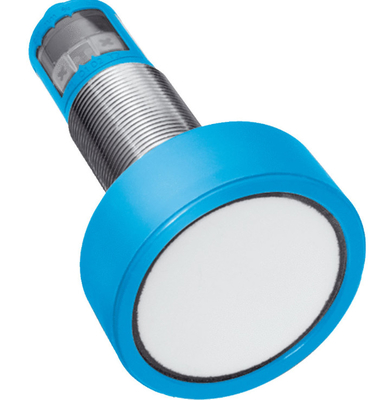

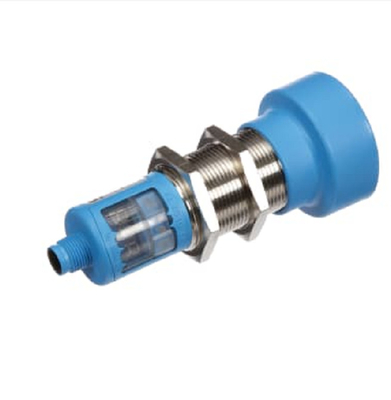

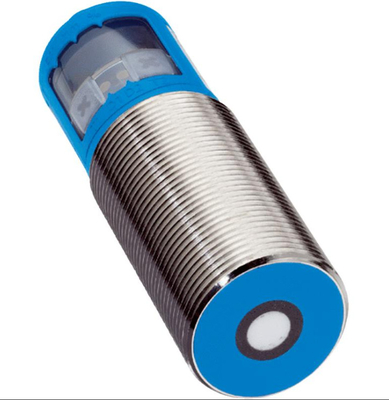

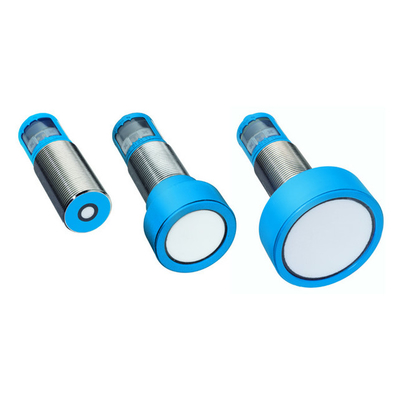

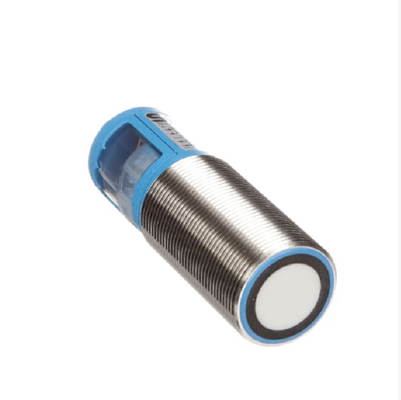

SICK ultrasonik mesafe sensörleri UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Ayrıntılı teknik veriler Mekanik/elektronik Besleme voltajı Vs DC 9 V... 30 V 1) 2) Güç tüketimi ≤ 2.4 W 3) Başlatma süresi < 300 ms Tasarım Silindrik Konut malzemesi Metal (nikel kaplamalı tunç), PBT, ultrasonik dönüştürücü: polyurethane köpüğü, cam epoksi reçine) Filmin boyutu M30 x 1.5 Bağlantı türü Erkek bağlantı, M12, 5 pinli gösterge LED ekranı,2 x LED Ağırlığı 210 g Gönderme ekseni Düz Boyutlar (W x H x D) 47.5 mm x 47.5 mm x 102 mm Kaplama derecesi IP65 / IP67 Koruma sınıfı III 1) Sınır değerleri, ters polarite korumalı Kısa devre korumalı ağda çalışmak: en fazla 8 A, sınıf 2. 2) 15 V...Analog çıkış voltajı kullanıldığında 30 V. 3) Yük olmadan. Güvenlikle ilgili parametreler MTTFD 101 yıl DCavg % 0 Performans Çalışma aralığı, sınır aralığı 350 mm... 3.400 mm, 5,000 mm Hedef Doğal nesneler 1) Mevcut ölçülen değere göre, minimum değeri ≥ çözünürlük. 2) Mevcut ölçüm değerine atıfta bulunur. 3) Sıcaklık telafi edilmeden, sıcaklık telafi edilmeden kapatılabilir: 0.17 % / K.4) Analog çıkışın daha sonra düzleştirilmesi2 ULTRASONIC DISTANCE SENSORS. SICK Ürün veri sayfası.49U30-214118 U30 ULTRASONIC DISTANCE SENSORS Çözünürlük ≥ 0.18 mm Tekrarlanabilirlik ± 0.15 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: 50'ye kadar sensörün çapraz konuşması yok Düzenlenebilir ölçüm filtreleri: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, minimum değeri ≥ çözünürlük. 2) Mevcut ölçüm değerine atıfta bulunur. 3) Sıcaklık telafi edilmeden, sıcaklık telafi edilmeden kapatılabilir: 0.17 % / K.4) Analog çıkışın daha sonra düzleştirilmesi, uygulamaya bağlı olarak yanıt süresini % 200'e kadar artırabilir. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Voltaj 0 V... 10 V, ≥ 100.000 Ω Açıklama 12 bit Çok fonksiyonel giriş (MF) 1 x MF Isterez 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) 4 mA için...20 mA ve Vs ≤ 20 V maksimum. yük ≤ 100 Ω. Çevre verileri Çevre sıcaklığı, işletim 25 °C... +70 °C Çevre sıcaklığı, depolama 40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 ECLASS 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Boyut çizimi (Bölümler mm (inç) içinde) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Bağlantı 2 Ekran 3 Montaj fıstıkları, SW 36 mm Bağlantı tipi 1 2 4 3 5 4 ULTRASONIK Uzaklık Sensörleri:4904:40 Uyarı olmadan değişebilir UM30-2141185-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sync/Multi1 1 Senkronizasyon ve multiplex modu, Connect+ iletişim Düzenleme mümkün 2 4 4 5 5 T1 D1 D2 T2 2 Ekran 4 Kontrol elemanları 5 Durum göstergeleri 2024-06-27 07:49Ürün veri sayfası uyarı olmadan değişebilir ultrasonik mesafe sensörleri SICK 5 A B C D E F H I J K L M N O P Q R S T UM30-214118 UM30 ultrasonik mesafe sensörleri algılama alanı 1600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 Bulma alanı mm (inç) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) Bulma alanı mm (inç) 1 1 Bulma aralığı nesnenin yansıma özelliklerine, boyutuna ve hizasına bağlıdır 2 Sınır aralığı 3 Çalışma aralığı 4 Örnek nesne:Düzleştirilmiş levha 500 mm x 500 mm
