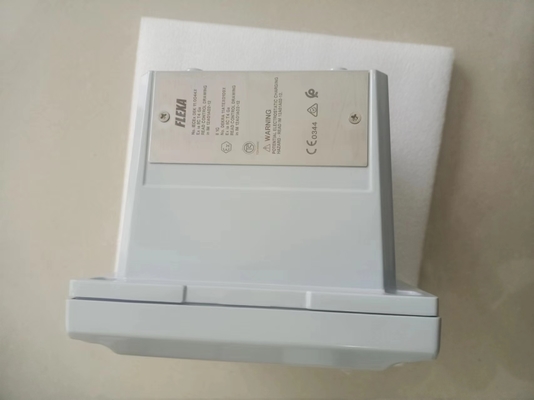

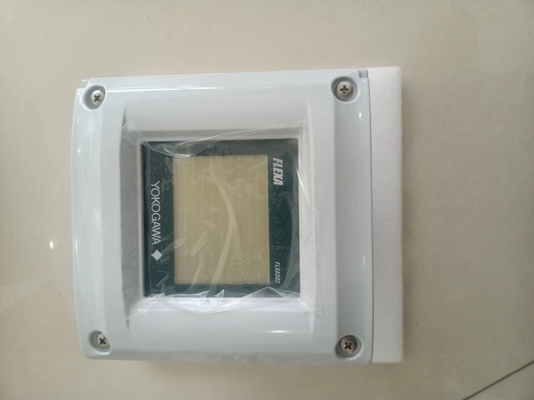

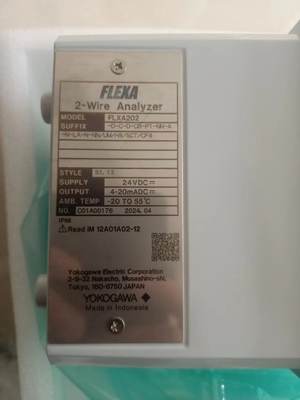

Orijinal YOKOGAWA FLXA202 Çift Kanallı Göndericisi FLXA202-D-B-D-AB-P1-NN-A-N-LA-N-NN/CD4

Genel FLXA®202 2-Wire Analyzer modeli, FLEXA® serisinin bir modeli, tek veya çift sensör ölçümünü sunar.Modüler tasarımlı analizatör 4 tür ölçüm sunar pH/ORP (oksitasyon azaltma potansiyeli), bağlantı iletkenliği (SC), endüktif iletkenlik (ISC) veya çözünmüş oksijen (DO) ilgili sensör modülü ile.Aynı tipteki iki sensör girişinin kombinasyonu pH/ORP ve pH/ORP (yalnızca analog sensör), SC ve SC, ve DO ve DO 2 sensör modülü ile mevcuttur. Çift sensör ölçümü ek işlevsellikler sunar; hesaplanmış veri fonksiyonu ve gereksiz sistem.Her bir ölçüm için iki ölçüm parametresinden hesaplanan veri çeşitliliği seçilebilir.İki sensör girişinin iki ölçüm parametresi üzerine inşa redundant sistem üzerinde,ana çıkış parametre, ana sensörün arızalanması durumunda otomatik olarak ikinci sensör çıkışına geçirilir.Geleneksel analog pH/ORP sensörlerine ek olarak, FLXA202 analizatörü Yokogawa'nın dijital sensörü olan FU20F / FU24F / SC25F Dijital pH/ORP SENCOM® Sensörüne bağlanabilir.FLXA202 İnsan Makine Arayüzünde (HMI), 2 tel türü analizör FLXA202, 12 dilde kolay bir dokunmatik ekran işlevi ve basit bir menü yapısı sunar.Analizör FLXA202 otomatik olarak kurulu sensör modülü tanır ve doğru yapılandırma için gerekli menüleri hazırlar, hatta çift sensör ölçümü için bile. Anlık ölçüm için, FLXA202 hızlı kurulum işlevselliği sunar. Hızlı kurulum ekranı analizör çalıştırıldığında görünür. Sadece birkaç kurulum,dil, temel sensör konfigürasyonları ve çıkış FLXA202, sıcaklık telafi fonksiyonu ve kalibrasyon fonksiyonu ile ölçümde en iyi doğruluğu sunar. Sensör tanısı ve sensör sağlığı göstergesi ölçümü güvenilir kılar. Olaylar günlükleri ve teşhis verileri bakım için yararlı bir bilgi kaynağıdır.Çok çeşitli endüstriyel ortamlar için, FLXA202 korozyona dayanıklı kaplama ile alüminyum alaşım dökme kabı ile tasarlanmıştır.ISC ve DO • 2 telli analizörde çift sensör ölçümü; pH/ORP ve pH/ORP, SC ve SC, and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN ©Telif hakkı Eylül 2015 2. Baskı Şubat 02, 2016 2 Tüm Haklar Korunmaktadır. Telif hakkı © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN n Genel Spesifikasyonlar 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: Kullanılabilir ölçüm nesnesi analizatöre monte edilmiş bir sensör modülüne bağlıdır. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP ve pH/ORP (analog sensör) SC ve SC DO ve DO 2. Ölçüm 2-1.Analog sensörlerle pH/Oksitasyon azaltma potansiyeli (pH/ORP) ■ Giriş Özellikleri Çift yüksek impedanslı giriş (≥1012 Ω) ■ Giriş aralığı pH: -2 ila 16 pH (opsiyonla /K: 0 ila 14 pH) ORP: -1500 ila 1500 mV rH: 0 ila 100 rH Sıcaklık: Pt1000: -30 ila 140 oC Pt100: -30 ila 140 oC 6.8k: -30 ila 140 oC PTC10k: -30 ila 140 oC NTC 8k55:-10 ila 120 oC 3k Balco: -30 ila 140 oC PTC500: -30 ila 140 oC ■ Çıktı pH aralığı: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max. span 100 rH Sıcaklık: min. span 25 oC max.170 oC ■ Performans (Dikkat) (Specifications are expressed with simulated inputs)) pH doğrusallığı: ±0.01 pH Tekrarlanabilirliği: ±0.01 pH Doğruluk: ±0.01 pH ORP doğrusallığı: ±1 mV Tekrarlanabilirliği: ±1 mV Doğruluk: ±1 mV Pt1000, 6.8k, PTC10k, NTC 8k55, 3k Balco ile sıcaklık,PTC500 Doğruluk: ±0,3 oC Tekrarlanabilirlik: ±0,1 oC Doğruluk: ±0,3 oC Pt100 ile Doğruluk: ±0,4 oC Tekrarlanabilirlik: ±0,1 oC Doğruluk: ±0,4 oC 2-2.İletkenlik (SC) ■ Giriş Specifikasyonu kare dalga uyarımı ile iki veya dört elektrot ölçümü, maksimum 60 m (200ft) kablo (WU40/ WF10) ve hücre sabitleri ile 0.005 ile 50.0 cm-1 arasında ■ Giriş Aralığı İleticilik: min.: 0 μS/cm maksimum: 200 mS x (Hücre sabit) (aralık üzerinde 2000 mS/cm) Direnci: min.: 0,005 kΩ / (Hücre Sabiti) max.: 1000 MΩ x cm Sıcaklık: Pt1000: -20 ila 250 oC Pt100: -20 ila 200 oC Ni100: -20 ila 200 oC NTC 8k55: -10 ila 120 oC Pb36(JIS NTC 6k):-20 ila 120 oC ■ Çıkış aralığı iletkenliği: min. 0.01 μS/cm maksimum. 2000 mS/cm (max 90% sıfır baskı) Direnci: min. 0.001 kΩ x cm maksimum. 1000 MΩ x cm (max 90% sıfır baskı) Sıcaklık: min. aralığı 25 oC maksimum.270 oC aralığı ■ Performans (Dikkat) (Specifications are expressed with simulated inputs).) İleticilik 2 μS x K cm-1 ila 200 mS x K cm-1 Doğruluk: ±0.5%F.S. 1 μS x K cm-1 ila 2 μS x K cm-1 Doğruluk: ±1%F.S. Direnci 0.005kΩ / K cm-1 ila 0.5MΩ / K cm-1 Doğruluk: ±0.5%F.S. 0.5MΩ / K cm-1'den 1MΩ / K cm-1'e doğru: ±1% F.S. Pt1000, Pb36, Ni100 ile sıcaklık: Pt100, NTC 8k55 ile ±0.3 oC doğruluk: ±0.4 oC sıcaklık telafi tablosu NaCl: ±1 % Matris: ±3 % Adım yanıt:% 90 (< 2 yıl) 7 saniye içinde Not: "FS" analizatör çıkışının maksimum ayar değerini ifade eder. "K" hücre sabitini ifade eder.
