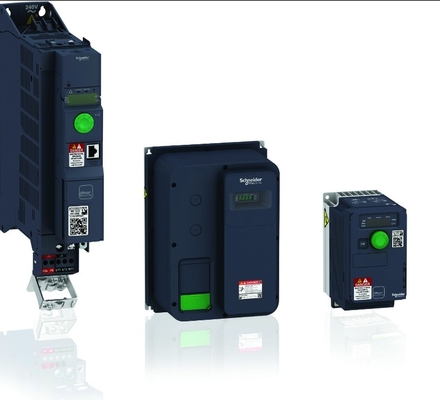

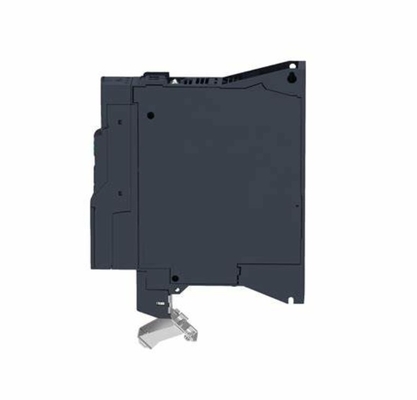

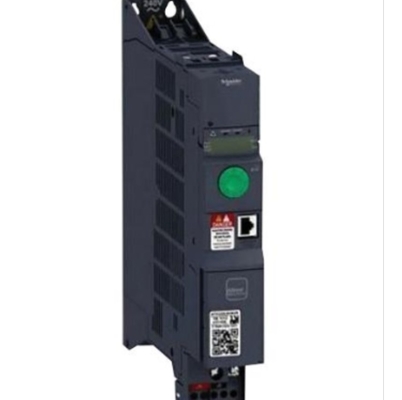

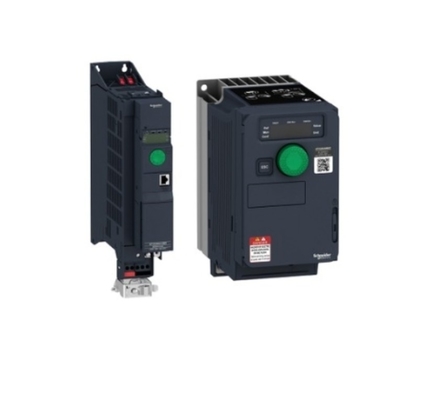

Schneider Değişken Hız Sürüsü, Altivar Makine ATV320, 0.75kW, 380 ila 500V, 3 Faz Kitap

  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
Menşe yeri Çin
Marka adı Schneider
Sertifika CE
Model numarası ATV320U07N4B
Min sipariş miktarı 1
Fiyat USD$130

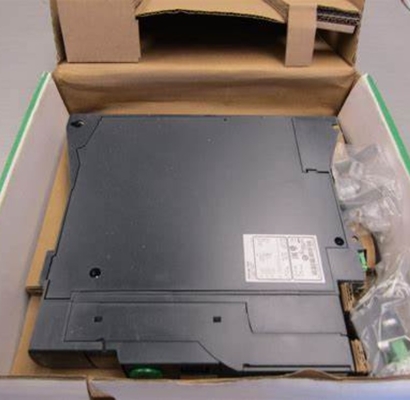

Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
ürün aralığı Altivar Makina ATV320 varyant Standart versiyon
sürücünün formatı kitap Montaj modu Kabin montajı
Vurgulamak

3 fazlı Schneider değişken hız sürücüsü

,

0.75kW Schneider değişken hızı sürücüsü
Mesaj bırakın
Ürün Açıklaması



Ana
Ürün aralığı Altivar Makinesi ATV320
Ürün veya Bileşen Türü Değişken hızlı tahrik
Ürüne Özel Uygulama Karmaşık makineler
varyant Standart versiyon
Sürücünün biçimi Kitap
Montaj Modu Kabin montajı
İletişim Portu Protokolü Modbus seri
Açılabilir
Opsiyon kartı İletişim modülü, CANopen
iletişim modülü, EtherCAT
iletişim modülü, Profibus DP V1
iletişim modülü, PROFINET
iletişim modülü, Ethernet Powerlink
iletişim modülü, EtherNet/IP
iletişim modülü, DeviceNet
[ABD] anma besleme gerilimi 380...500 V - %15...10
Nominal çıkış akımı 2,3A
Motor gücü kW 0,75 kW ağır hizmet tipi
EMC filtresi Sınıf C2 EMC filtresi entegre
IP koruma derecesi IP20
Tamamlayıcı
Ayrık giriş sayısı 7
Ayrık giriş türü STO güvenli tork kapalı, 24 V DC1,5 kOhm
DI1...DI6 mantık girişleri, 24 V DC 30 V)
DI5 darbe girişi olarak programlanabilir 0…30 kHz, 24 V DC (30 V)
Ayrık giriş mantığı Pozitif mantık (kaynak)
Negatif mantık (lavabo)
Ayrık çıktı numarası 3
Ayrık çıktı türü Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
Analog giriş numarası 3
Analog giriş türü AI1 voltajı 0...10 V DC 30 kOhm 10 bit
AI2 bipolar diferansiyel voltajı +/- 10 V DC 30 kOhm 10 bit
AI3 akımı 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmaya göre diğer desenler) 250 Ohm 10 bit
Analog çıkış numarası 1
Analog çıkış türü Yazılımla yapılandırılabilir akım AQ1 0...20 mA 800 Ohm 10 bit
Yazılımla yapılandırılabilir voltaj AQ1 0...10 V DC 470 Ohm 10 bit
Röle çıkış tipi Yapılandırılabilir röle mantığı R1A 1 HAYIR 100000 döngü
Yapılandırılabilir röle mantığı R1B 1 NC 100000 döngü
Yapılandırılabilir röle mantığı R1C
Yapılandırılabilir röle mantığı R2A 1 HAYIR 100000 döngü
Yapılandırılabilir röle mantığı R2C
Maksimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C dirençli, cos phi = 1 3 A 250 V AC
Röle çıkışı R1A, R1B, R1C rezistif, cos phi = 1 3 A 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C endüktif, cos phi = 0,4 7 ms 2 A 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C endüktif, cos phi = 0,4 7 ms 2 A 30 V DC
Röle çıkışı R2A, R2C dirençli, cos phi = 1 5 A 250 V AC
Röle çıkışı R2A, R2C dirençli, cos phi = 1 5 A 30 V DC
Minimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C, R2A, R2C 5 mA 24 V DC
Erişim yöntemi Köle CANopen
4 kadranlı çalışma mümkün Doğru
Asenkron motor kontrol profili Voltaj/frekans oranı, 5 puan
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, ikinci dereceden U/f
Sensörsüz akı vektör kontrolü - Enerji Tasarrufu
Voltaj/frekans oranı, 2 puan
Senkron motor kontrol profili Sensörsüz vektör kontrolü
Geçici aşırı tork Nominal motor torkunun %170…200'ü
Maksimum çıkış frekansı 0,599 kHz
Hızlanma ve yavaşlama rampaları Doğrusal
Sen
S
CUS
Rampa geçişi
Hızlanma/yavaşlama rampası adaptasyonu
DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma
Motor kayma telafisi Yük ne olursa olsun otomatik
Ayarlanabilir 0...300 %
Voltaj/frekans oranında mevcut değil (2 veya 5 puan)
Frekans değiştirme 2...16 kHz ayarlanabilir
4...16 kHz, azaltma faktörüyle
Nominal anahtarlama frekansı 4 kHz
Durdurmak için frenleme DC enjeksiyonu ile
Fren kesici entegre Doğru
Hat akımı 3,6 A 380 V ağır hizmet tipi)
2,7 A 500 V ağır hizmet tipi)
Faz Başına Maksimum Giriş Akımı 3.6A
Maksimum çıkış voltajı 500V
Görünür güç 2,3 kVA 500 V ağır hizmet tipi)
Ağ Frekansı 50-60 Hz
Göreceli simetrik ağ frekans toleransı %5
Beklenen satır Isc 5 kA
Yüksek aşırı yükte temel yük akımı 3.0 Bir
Güç dağılımı W cinsinden Fan 31 W 380 V 4 kHz
Emniyet fonksiyonu ile Güvenli Sınırlı Hız (SLS) Doğru
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) YANLIŞ
Emniyet fonksiyonu ile Güvenli Çalışma Durdurma (SOS) YANLIŞ
Emniyet fonksiyonu ile Güvenli Pozisyon (SP) YANLIŞ
Emniyet fonksiyonu ile Güvenli programlanabilir mantık YANLIŞ
Güvenlik fonksiyonu ile Güvenli Hız İzleme (SSM) YANLIŞ
Emniyet fonksiyonu Safe Stop 1 (SS1) ile Doğru
sft fct Güvenli Durdurma 2 (SS2) ile YANLIŞ
Güvenlik fonksiyonu ile Güvenli tork kapatma (STO) Doğru
Güvenlik fonksiyonu ile Güvenli Sınırlı Pozisyon (SLP) YANLIŞ
Emniyet fonksiyonu ile Güvenli Yön (SDI) YANLIŞ
Koruma türü Giriş fazı kesintileri sürücü
Çıkış fazları ile topraklama sürücüsü arasında aşırı akım
Aşırı ısınma koruma sürücüsü
Motor fazları arasındaki kısa devre sürücü
Termal koruma tahriki
Genişlik 1,8 inç (45,0 mm)
Yükseklik 12,8 inç (325,0 mm)
Derinlik 9,6 inç (245,0 mm)
Net ağırlığı 5,5 lb(ABD) (2,5 kg)
Çevre
İşletme pozisyonu Dikey +/- 10 derece
Ürün Sertifikaları Avrupa Birliği
ATEX
YASAK
GOST
Doğu Avrupa Birliği
RCM
KÇ
işaretleme Avrupa Birliği
ATEX
Ül
CSA
Doğu Avrupa Birliği
RCM
Standartlar IEC 61800-5-1
Elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 IEC 61000-4-2
Yayılan radyo frekanslı elektromanyetik alan bağışıklık testi seviye 3 IEC 61000-4-3
Elektriksel hızlı geçiş/patlama bağışıklık testi seviye 4 IEC 61000-4-4
1.2/50 µs - 8/20 µs dalgalanma bağışıklık testi seviye 3 IEC 61000-4-5
Gerçekleştirilen radyo frekansı bağışıklık testi seviye 3 IEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi IEC 61000-4-11
Çevre sınıfı (çalışma sırasında) IEC 60721-3-3'e göre Sınıf 3C3
IEC 60721-3-3'e göre Sınıf 3S2
Şok etkisi altında maksimum ivmelenme (çalışma sırasında) 11 ms'de 150 m/s²
Titreşimsel stres altında maksimum ivmelenme (çalışma sırasında) 13...200 Hz'de 10 m/s²
Titreşimli yük altında maksimum sapma (çalışma sırasında) 2...13 Hz'de 1,5 mm
İzin verilen bağıl nem (çalışma sırasında) EN 60721-3'e göre Sınıf 3K5
Soğutma havası hacmi 2483,3 Gal/saat (ABD) (9,4 m3/saat)
Aşırı gerilim kategorisi III
Düzenleme döngüsü Ayarlanabilir PID regülatörü
Hız doğruluğu Nominal kaymanın +/- %10'u 0,2 Tn ila Tn
Kirlilik derecesi 2
Ortam hava taşıma sıcaklığı -13.0000000000…158.0000000000 °F (-25…70 °C)
Çalışma için ortam hava sıcaklığı 14.0000000000…122.0000000000 °F (-10…50 °C) derece düşürme olmadan
122.0000000000…140.0000000000 °F (50…60 °C) derece düşürme faktörü ile
Depolama için Ortam Hava Sıcaklığı -13.0000000000…158.0000000000 °F (-25…70 °C)
Sipariş ve gönderim detayları
Kategori ABD1CP4B22152
İndirim Programı CP4B
GTIN 3606480966408
Yeniden dönüşebilirlik Evet
Menşei ülke İD
Paketleme Üniteleri
Paketin Birim Türü 1 PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yükseklik 3,346 inç (8,500 cm)
Paket 1 Genişlik 10,827 inç (27,500 cm)
Paket 1 Uzunluk 12,795 inç (32,500 cm)
Paket 1 Ağırlık 5.172 lb(ABD) (2.346 kg)
Paketin Birim Türü 2 P06
Paket 2'deki Birim Sayısı 24
Paket 2 Yükseklik 29,528 inç (75,000 cm)
Paket 2 Genişlik 23.622 inç (60.000 cm)
Paket 2 Uzunluk 31.496 inç (80.000 cm)
Paket 2 Ağırlık 146,175 lb(ABD) (66,304 kg)
