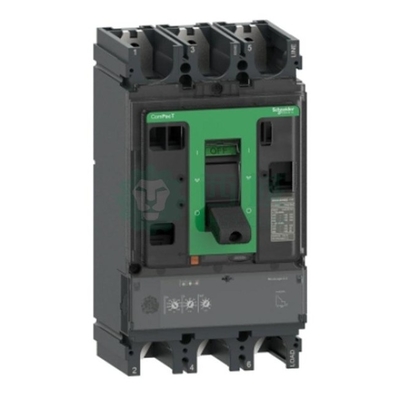

Schnerder C63N32D630 devre kesici ComPacT NSX630N, 50kA 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 kutup 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Menşe yeri Çin
Marka adı Schnerder
Sertifika CE
Model numarası C63N32D630
Min sipariş miktarı 1
Fiyat USD$400
Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Aralık ComPacT yeni nesil Ürün Adı Yeni nesil Compact NSX
cihaz kısa adı NSX630N kutup açıklaması 3P
Korunan direkler açıklaması 3 boyutlu
Vurgulamak

3D devre kesici ComPacT NSX630N

,

50kA devre kesici ComPacT NSX630N

,

MicroLogic 2.3 devre kesici ComPacT NSX630N
Mesaj bırakın
Ürün Açıklaması

Ana
Aralık ComPacT yeni nesil
Ürün Adı Yeni nesil Compact NSX
Cihazın kısa adı NSX630N
Ürün veya bileşen türü Devre kesicisi
Cihaz uygulaması Dağıtım
kutupların açıklaması 3P
Korunan direklerin açıklaması 3D
[In] nominal akım 630 A 40 °C'de
[Ue] nominal çalışma voltajı 690 V AC 50/60 Hz
Ağ tipi AC
Ağ frekansı 50/60 Hz
İzolasyon için uygunluk Evet, EN/IEC 60947-2 uyarınca
Kullanım kategorisi Kategori A
[Icu] kısa devre kesme kapasitesinin en üst düzeyi 85 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 uyarınca
50 kA Icu 380/415 V AC 50/60 Hz IEC 60947-2'ye uygun
42 kA Icu 440 V AC 50/60 Hz ile IEC 60947-2'ye uygun
IEC 60947-2'ye uygun 50/60 Hz'lik 500 V AC'de 30 kA Icu
IEC 60947-2'ye uygun 525 V AC 50/60 Hz'de 22 kA Icu
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 10 kA Icu
50 kA 480 V AC 50/60 Hz UL 508'e uygun
Performans seviyesi N 50 kA 415 V AC
Seyahat biriminin adı MicroLogic 2.3
Yolculuk birimi teknolojisi Elektronik
Yolculuk ünitesi koruma fonksiyonları LSoI
Kontrol türü Dönüştür
Devre kesici montaj modu Düzeltilmiş.
Tamamlayıcı
[Ui] adli yalıtım voltajı 800 V AC 50/60 Hz
[Uimp] değerli itme gerilimine dayanır 8 kV
[Ics] değerli servis kısa devre kesme kapasitesi 85 kA 220/240 V AC 50/60 Hz ile IEC 60947-2'ye uygun
50 kA 380/415 V AC 50/60 Hz IEC 60947-2'ye uygun
42 kA 440 V AC 50/60 Hz ile IEC 60947-2'ye uygun
IEC 60947-2'ye uygun olarak 500 V AC 50/60 Hz'de 30 kA
IEC 60947-2'ye uygun olarak 525 V AC 50/60 Hz'de 11 kA
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 10 kA
Mekanik dayanıklılık 15000 döngü
Elektrik dayanıklılığı 8000 döngü 440 V In/2
440 V'de 4000 döngü
690 V In/2'de 6000 döngü
690 V'de 2000 döngü
Kutup başına güç dağılımı 39.69 W
Montaj desteği Arkaplan
Montaj konumu Yatay ve dikey
Sırtında düz.
Yukarı bağlantı Ön
Aşağı bağlantı Ön
Bağlantı alanı 45 mm
Koruma tipi L: Aşırı yük koruması için (uzun süre)
Yani: sabit gecikme ile kısa süreli kısa devre koruması
I: anlık kısa devre koruması için
Seyahat birimi derecesi 630 A 40 °C'de
Uzun süreli alım ayarlama türü Ir (sıcak koruma) Düzenlenebilir 9 ayar
[Ir] uzun süreli koruma alım ayar aralığı 250...630 A
Uzun süreli koruma gecikmesi ayarlama tipi tr Düzeltilmiş.
[tr] uzun süreli koruma gecikmesi ayar aralığı 400 s 1,5 x Ir'de
6 x Ir'de 16 s
11 saniye 7.2 x Ir'de
Sıcaklık belleği Çökmeden 20 dakika önce ve sonra
Kısa süreli koruma alım ayar tipi Isd Düzenlenebilir 9 ayar
[Isd] Kısa süreli koruma alım ayar aralığı 1.5...10 x Ir
Kısa süreli koruma gecikmesi ayar tipi tsd Düzeltilmiş.
Anlık koruma alım ayarlama tipi Ii Düzeltilmiş.
[ii] anlık koruma alım ayar aralığı 6900 A
Toprağa sızma koruması - Hayır.
Bölge seçici bağlantılı ZSI - Hayır.
Elektriksel yardımcı aletler için yuva sayısı 6 slot (lar)
Yerel sinyalleme Çalışmaya hazır olmak için yanıp sönen LED (yeşil)
LED 105 % Ir (kırmızı) aşırı yük için
LED 90 % Ir (portakal) aşırı yük için
Genişlik (W) 140 mm
Yükseklik (H) 255 mm
Derinlik (D) 110 mm
Net ağırlık 6.2 kg
Çevre
Standartlar EN/IEC 60947
Ürün Sertifikasyonları CCC
EAC
Denizci
Aşırı voltaj kategorisi Sınıf II
Elektrikli şok koruma sınıfı Sınıf II
Kirlilik derecesi 3 IEC 60664-1'e uygun
IP koruma derecesi IEC 60529'a uygun IP40
IK koruma derecesi IK07, IEC 62262'ye uygun
Çalışma için ortam hava sıcaklığı -25...70 °C
Depolama için ortam havanın sıcaklığı -50...85 °C
Nitelikli nem 0...95%
Uygulama yüksekliği 0...2000 m.
2000 m...5000 m derecelendirme ile
Paketleme Birimleri
Birim Paket Türü 1 PCE
Paket 1'deki birim sayısı 1
Paket 1 Yükseklik 15.0 cm
Paket 1 Genişliği 16.0 cm
Paket 1 Uzunluğu 29.5 cm
Paket 1 Ağırlık 5.732 kg
Birim Paket Türü 2 S04
Paket 2'deki birim sayısı 2
Paket 2 Yükseklik 30.0 cm
Paket 2 Genişliği 40.0 cm
Paket 2 Uzunluğu 60.0 cm
Paket 2 Ağırlık 12.318 kg
