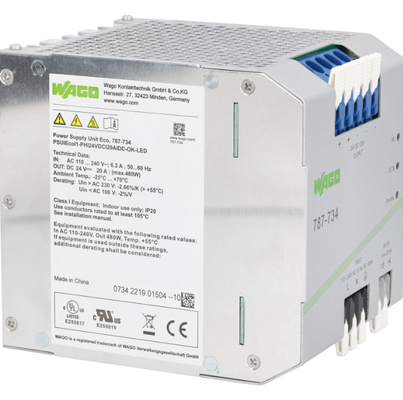

WAGO 787-734 787-885 Aktarılmış modlu güç kaynağı 24 VDC çıkış voltajı stokta

Sinyal ve iletişim Sinyal 1 x LED DC OK (yeşil) 1 x Aşırı yük LED (kırmızı) 1 x DC OK sinyal çıkışı (optocoupler; maksimum 31.2 V;20 mA) Çalışma durum göstergesi Yeşil LED (24 VDC OK) Kırmızı LED (aşırı yüklenme) Verimlilik/güç kaybı Güç kaybı Pl ≤ 65 W (230 VAC); nominal yük) Güç kaybı (max.) Pl (max.) 107 W (110 VAC / 24 VDC; 23 A) Verimlilik (tip.) 90 % Devre koruması İç sigorta T 10 A / 250 VAC Gerekli yedek sigorta DC giriş voltajı için harici bir DC sigortası gereklidir. Tavsiye edilen yedek füzyon Çevre kesici: 10 A, 16 A; Çökme özelliği: B veya C Güvenlik ve koruma İzolasyon voltajı (Pri.-Sec.) DC 4.242 kV İzolasyon voltajı (Pri.-GND) DC 2.2 kV İzolasyon voltajı (Sec).-GND) DC 0.7 kV İzolasyon voltajı (Sec.-Signal) DC 0.7 kV Protection class I Protection type IP20 (per EN 60529) Resistance to reverse feed ≤ DC 29 V Overvoltage category II Pollution degree 2 Transient suppression (primary) Varistor Short-circuit-protected Yes Open-circuit-proof Yes Parallel operation Yes Series operation Yes MTBF > 250,000 h (IEC 61709 başına) Bağlantı verileri Veri sayfası.Sektör 58, III. Aşama Noida-201 301 Gautam Budh Nagar (U.P) Tel: +91-120-4369831 Faks: +91-120-4388799 E-posta: info.india@wago.com Ürünlerimiz hakkında herhangi bir sorunuz var mı?Aramanıza her zaman memnuniyetle +91-120-4388700 numarasıyla cevap veririz23.03.2021 Sayfa 4/8 Bağlantı verileri Bağlantı türü (1) Giriş/Sinyalleme Bağlantı teknolojisi Push-in CAGE CLAMP® WAGO Bağlantısı WAGO 2706 Serisi Katı iletken 0.5... 6 mm2 / 20... 10 AWG İnce ipli iletken 0.5... 6 mm2 / 20... 10 AWG Şerit uzunluğu 11... 12 mm / 0,43... 0,47 inç Bağlantı tipi 2 Çıkış Bağlantı teknolojisi 2 İtkinli KAGE CLAMP® WAGO Bağlayıcı 2 WAGO 2716 Serisi Katı iletken 2 1.5... 16 mm2 / 16... 6 AWG İnce ipli iletken 2 1.5... 16 mm2 / 16... 6 AWG Şerit uzunluğu 2 12... 13 mm / 0.47... 0.51 inç Fiziksel veriler Genişliği 115 mm / 4.528 inç Yüksekliği 136 mm / 5.354 inç DIN rayının üst kenarından derinliği 144 mm / 5.669 inch Mechanical data Mounting type DIN-35 rail Material data Weight 2120 g Environmental requirements Surrounding air temperature (operation) -25 … 70 °C Surrounding air temperature (storage) -25 … 85 °C Relative humidity 95% (no condensation permissible) Derating See instruction manual Pollution degree 2 Climatic category 3K3 (per EN 60721) Standards and specifications Conformity marking CE Standards/Specifications EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- Veri sayfası.WAGO Private Limited C-27, Sector-58, Phase-III Noida-201 301 Gautam Budh Nagar (U.P.) Tel: +91-120-4369831 Faks: +91-120-4388799 E-posta: info.india@wago.com Ürünlerimiz hakkında herhangi bir sorunuz var mı?Aramanıza her zaman memnuniyetle +91-120-4388700 numarasıyla cevap veririz23.03.2021 Sayfa 5/8 Standartlar/Öneriler EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- 1; UL 508 Commercial data Product Group 6 (Interface Electronics) Packaging type BOX Country of origin CN GTIN 4050821495291 Customs tariff number 85044082900 Approvals / Certificates UL-Approvals Logo Approval Additional Approval Text Certificate name UL Underwriters Laboratories IncUL 508 E255817 UL Underwriters Laboratories Inc. UL 60950-1 E255815 Uyumlu ürünler aletler: 210-769 SCREWDRIVER; yeşil www.wago.co
