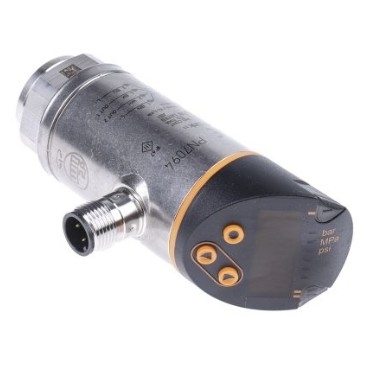

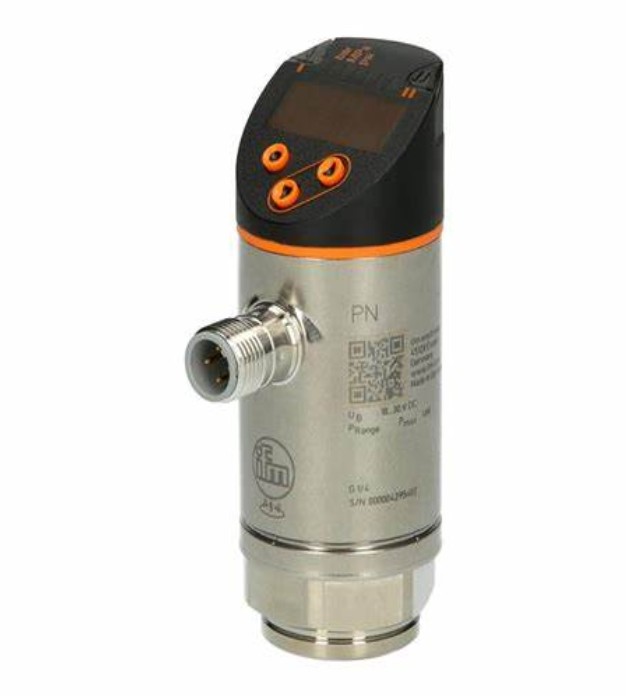

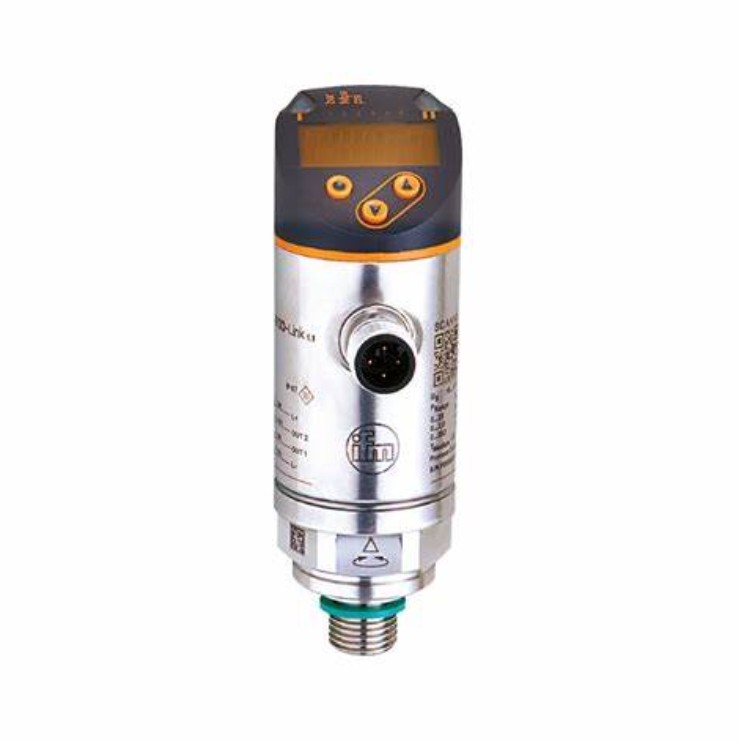

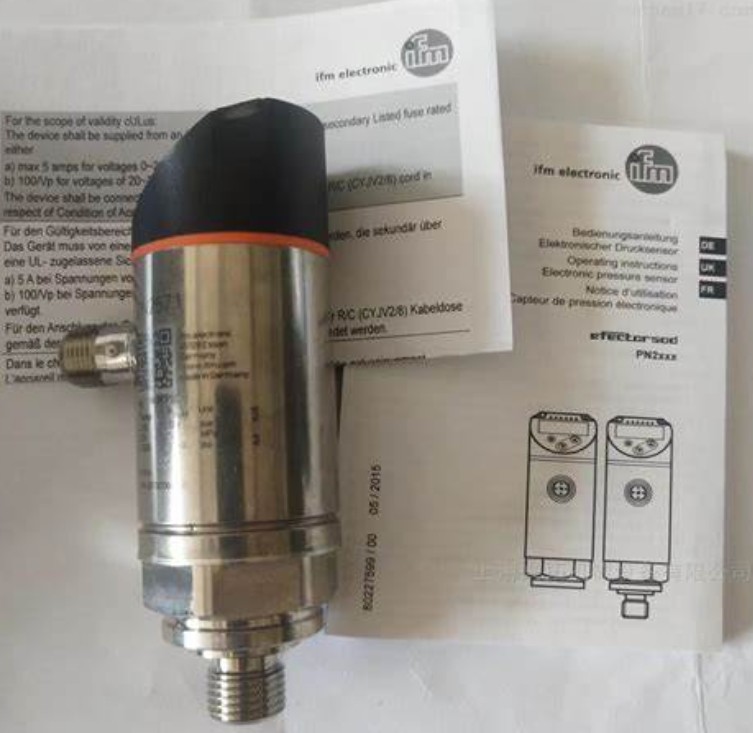

PN2571 PN-250-SEG14-MFRKG/US/ /V ekranlı IFM Basınç Alıcısı

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Menşe yeri Çin
Marka adı IFM
Sertifika CE
Model numarası PN2571
Min sipariş miktarı 1
Fiyat USD$370
Ambalaj bilgileri karton
Teslim süresi 4-6hafta
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Orta sıcaklık [°C] -25...80 Vakum direnci [mbar] - 1000
Açılış gecikme süresi [s] - Evet. Toplam çıkış sayısı 2
Vurgulamak

PN2571 Ekranlı basınç algılayıcı

,

Ekranlı IFM Basınç sensörü

,

ABD Görüntüleyici basınç algılayıcı
Mesaj bırakın
Ürün Açıklaması
Ürün özellikleri
Giriş ve çıkış sayısı Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1
Ölçme aralığı
0...250 bar 0...3625 psi. 0...25 MPa
Süreç bağlantısı G 1/4 dış iplik (DIN EN ISO 1179-2); İç iplik:M5
Uygulama
Sistem Altınla kaplanmış kontaktlar
Ölçüm unsuru metal ince film hücresi
Uygulama endüstriyel uygulamalar için
Medya sıvılar ve gazlar
Orta sıcaklık [°C] - 25...80
Min. patlama basıncı
1200 bar 17400 psi 120 MPa
Basınç derecesi
500 bar 7250 psi 50 MPa
Vakum direnci [mbar] - 1000.
Basınç türü göreceli basınç
Elektriksel veriler
Çalışma voltajı [V] 18...30 DC; (SELV/PELV'ye)
Akım tüketimi [mA] < 35
En az yalıtım direnci [MΩ] 100(500 V DC)
Koruma sınıfı III.
Ters kutupluk koruması - Evet.
Güçlendirme gecikme süresi [s] 0.3
Entegre gözcü köpeği - Evet.
Girişler / çıkışlar
Giriş ve çıkış sayısı Dijital çıkış sayısı: 2; Analog çıkış sayısı: 1
Çıkışlar
Toplam çıkış sayısı 2
Çıkış sinyali anahtarlama sinyali; analog sinyali; IO-Link; (konfigure edilebilir)
Elektrik tasarımı PNP/NPN
Dijital çıkış sayısı 2
Çıkış fonksiyonu Normalde açık / kapalı; (konfigure edilebilir)
Maks. voltaj düşüşü geçiş çıkışı DC [V] 2
Değişim çıkışının sabit akım derecesi DC [mA] 250
Değişim frekansı DC [Hz] < 500
Analog çıkış sayısı 1
Analog akım çıkışı [mA] 4- Evet.20; (ölçülebilir 1: 5)
Maks. yük [Ω] 500
Analog çıkış voltajı [V] 0- Evet.10; (ölçülebilir 1: 5)
Min. yük direnci [Ω] 2000
Kısa devre koruması - Evet.
Kısa devre koruma tipi Evet (kapalı değil)
Aşırı yük koruması - Evet.
Ölçme/ ayar aralığı
Ölçme aralığı
0...250 bar 0...3625 psi. 0...25 MPa
Analog başlangıç noktası
0...200 bar 0...2900 psi. 0...20 MPa
Analog son nokta
50...250 bar 725...3625 psi. 5...25 MPa
Fabrika ayarları / CMPT = 2
Kurulum noktası SP
1.5...250 bar 25...3625 psi. 0.15...25 MPa
Yeniden ayarlama noktası rP
0.5...249 bar 10...3610 psi. 0.05- Evet.24.9 MPa
SP ve rP arasındaki minimum fark
1.5 bar 15 psi 0.15 MPa
Adımlar halinde
0.5 bar 5 psi 0.05 MPa
Status_B Yüksek çözünürlük / CMPT = 3
Kurulum noktası SP
1.6...250 bar 23...3626 psi. 0.16...25 MPa
Yeniden ayarlama noktası rP
0.5...249 bar 8...3611 psi. 0.05- Evet.24.9 MPa
SP ve rP arasındaki minimum fark
1.1 bar 15 psi 0.11 MPa
Adımlar halinde
0.1 bar 1 psi 0.01 MPa
Doğruluk / sapmalar
Değiştirme noktası doğruluğu [dönümün %'i] < ± 0,4(Açıklama 1: 1)
Tekrarlanabilirlik [spanın %'i] < ± 0,1; (sıcaklık dalgalanmaları < 10 K ile; 1:1'yi düşürün)
Özelliklerin sapması [sınıfın %'i] < ± 0,25 (BFSL) / < ± 0,5 (LS);1; BFSL = en uygun düz çizgi; LS = sınır değeri ayarlama)
Hysteresis sapması [spanın %'i] < ± 0,1(Açıklama 1: 1)
Uzun vadeli istikrar [spanın %'i] < ± 0,05- 1.1Her 6 ayda)
Sıfır noktası sıcaklık katsayısı [sınıfın % / 10 K] 0,2; (-25...80 °C)
Sıcaklık katsayısı aralığı [sıranın %'i / 10 K] 0,2; (-25...80 °C)
Doğruluk / sapma ile ilgili notlar DNV GL altında anahtar noktası doğruluğu, doğrusallık hatası: < ± 1%: < ± 1%
Reaksiyon süreleri
Yanıt süresi [ms] < 1.5
Programlanabilir gecikme zamanı dS, dr [s] 0- Evet.50
Damping işlem değeri dAP [lar] 0- Evet.4
Analog çıkış dAA için damping [s] 0- Evet.4
Maks. yanıt süresi analog çıkış [ms] 3
Yazılım / programlama
Parametreler ayarlama seçenekleri histerez / pencere; normalde açık / kapalı; açma / kapatma gecikmesi; susturucu; ekran birimi; akım/gerileme çıkışı
Arayüzler
İletişim arayüzü IO-Link
Değişim tipi COM2 (38,4 kBaud)
IO-Link revizyonu 1.1
SDCI standardı IEC 61131-9
SIO modu - Evet.
Gerekli ana liman sınıfı A; (Pin 2 bağlanmadığında: B)
Desteklenen Cihaz Kimlikleri
İşlem türü Cihaz Kimliği
Fabrika ayarları / CMPT = 2 460
Status_B Yüksek çözünürlük / CMPT = 3 639
Not:
Daha fazla bilgi için IODD PDF dosyasına bakın.
Fabrika ayarları / CMPT = 2
Profiller Akıllı Sensör: İşlem Verisi Değişken; Cihaz Kimliği, Cihaz Tanısı
Min. işlem döngüsü süresi [ms] 2.3
IO-Link çözünürlük basıncı [bar] 0.1
IO-Link işlem verileri (siklik)
Görev Bit uzunluğu
basınç 14
İkili anahtarlama bilgileri 2
IO-Link fonksiyonları (asiklik) Uygulama özel etiket
Status_B Yüksek çözünürlük / CMPT = 3
Profiller Akıllı Sensör ED2: Dijital Ölçüm Sensörü (0x000A), Tanımlama ve Teşhis (0x4000)
Min. işlem döngüsü süresi [ms] 3
IO-Link çözünürlük basıncı [bar] 0.1
IO-Link işlem verileri (siklik)
Görev Bit uzunluğu
basınç 16
cihaz durumu 4
İkili anahtarlama bilgileri 2
IO-Link fonksiyonları (asiklik) Uygulama özel etiket
Çalışma koşulları
Çevre sıcaklığı [°C] - 25...80
Depolama sıcaklığı [°C] - Kırk...100
Koruma IP 65; IP 67
Testler / onaylar
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Şok direnci
DIN EN 60068-2-27 50 g (11 ms)
titreşim direnci
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [yıllar] 129
UL onayı
UL onay numarası J014
Basınçlı ekipman direktifi Sağlam mühendislik uygulaması; 2. grup sıvıları için kullanılabilir; 1. grup sıvıları talebe göre
Mekanik veriler
Ağırlık [g] 261.5
Malzeme paslanmaz çelik (630/1.4542/17-4 PH); paslanmaz çelik (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Malzemeler (nık parçalar) paslanmaz çelik (630/1.4542/17-4 PH)
Basınç döngüleri 100 milyon
Sıkıştırma tork [Nm] 25- Evet.35; (önerilen sıkıştırma tork; yağlama, mühürleme ve basınç değerine bağlıdır)
Süreç bağlantısı G 1/4 dış iplik (DIN EN ISO 1179-2); İç iplik:M5
Süreç bağlantısı mühürlenmesi FKM (DIN EN ISO 1179-2)
Entegre kısıtlayıcı eleman Hayır (artık monte edilebilir)
Ekranlar / işletim elemanları
Görüntüle
Ekran birimi 3 x LED, yeşil (bar, psi, MPa)
Değişim durumu 2 x LED, sarı
Ölçülen değerler Alfanümerik görüntü, kırmızı/yeşil 4 basamaklı
