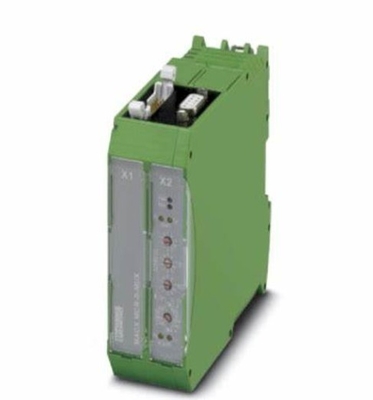

NS 35/7.5 veya NS 32 Phoenix İletişim 2865599 Sensör HART Multiplexer Protokol Tipi HART

Phoenix Contact - MACX ANALOG Serisi Sinyal Kondisyonu ve Sinyal Değiştiricileri MACX AnalogSinyal kondisionerleri, kapsamlı patlama koruması ve işlevsel güvenlik gerektiren uygulamalar için olağanüstü bir güvenlik sağlar.müdahalesiz analog ve dijital sinyal işlemeMACX Analog, tüm bölgeler ve malzeme grupları için patlama korumasının yanı sıra, SIL IEC/EN 61508 ve PL EN ISO 13849'a uygun olarak işlevsel güvenlik sağlar.Faydaları:

• Düşük kendi kendine ısıtma sayesinde güvenli elektrikli yalıtım ve uzun kullanım ömrü ile yüksek sinyal kalitesi
• Tek ve iki kanallı standart fonksiyonlar için toplam genişliği sadece 12,5 mm olan önemli bir alan tasarrufu
• Esnek güç kaynağı: 230 V AC/DC'ye kadar grup hata mesajı veya geniş menzilli giriş ile modüler 24 V güç köprüsü
• Kullanım dostu bağlantı teknolojisi, kodlanmış, fişlenebilir terminal blokları ile, isteğe bağlı olarak vida veya itme bağlantısı ile
• Sistem kablolama için kompakt, sağlam Terminasyon Taşıyıcıları ile hızlı sinyal bağlantısı

• Parça numarası	2865599
  Paketleme birimi	% 1
  En az sipariş miktarı	% 1
  Satış anahtarı	C402
  Ürün anahtarı	CK11ZZ
  Katalog sayfası	Sayfa 172 (C-5-2019)
  GTIN	4046356153898
  Parça ağırlığı (paket dahil)	206.4 g
  Parça ağırlığı (paklama hariç)	206.4 g
  Gümrük tarifi numarası	85176200
  Ülke	DE

• Temel Ticari Veriler

  Emir anahtarı	2865599
  Paketleme birimi	% 1
  Katalog sayfası	Sayfa 166 (C-5-2017)
  GTIN	4046356153898
  Parça ağırlığı (paketi hariç)	211.400 g
  Gümrük tarifi numarası	85176200
  Ülke	DE (Almanya)

  Boyutları

  Genişliği	35.2 mm
  Yükseklik	99 mm
  Derinlik	114.5 mm

  Çevre koşulları

  Çevre sıcaklığı (çalışma)	-20 °C... 60 °C
  Çevre sıcaklığı (koruma/taşıma)	-40 °C... 80 °C
  Maksimum izin verilen göreceli nem (çalışma)	≤ 95% (kondensasyon olmayan)

  Alan cihazları arayüzü (HART)

  Kanallar	16 veya 32; bir düğme kullanarak ayarlanabilir
  Bağlantı yöntemi	Düz bantlı kablo, 14 pozisyon (karşılıklı)
  Sinyal	HART FSK
  HART özellikleri	HART Alan İletişim Protokolü Rev. 6.0 (Rev. 4.0'a kadar aşağıya uyumlu); FSK Fiziksel Katman Spesifikasyonu (Rev. 8.1)
  Veri aktarımı göstergesi	İki sarı "Tx" ve "Rx" "HART" LED
  Görüntüleme Hatası	Kırmızı "ERR" LED (HART otobüsünde bir hata olduğunda yanıp söner)

  RS-485 arayüzü

  Bağlantı yöntemi	D-SUB-9 dişi bağlantısı
  Sinyal	RS-485
  Veri akışı kontrolü/protokolleri	OPC HART sunucusu, PDM, PRM ve FDT/DTM ile uyumludur
  Otobüs segmenti başına HART multipleksör sayısı	En fazla 31
  Adres ayarları	0- Evet.127; ön tarafta döner bir düğme kullanılarak
  Veri oranı	9600 / 19200 / 38400 / 57600 [bps]; önündeki döner anahtarla
  Transmisyon uzunluğu	≤ 1200 m
  Görüntüle	İki sarı "Tx" ve "Rx" "RS-485" LED

  Genel veriler

  Besleme voltajı	24 V DC
  Güçlendirme voltaj aralığı	18 V... 31.2 V
  Tipik akım tüketimi	55 mA
  Nominel güç tüketimi	1.35 W
  Çalışma voltajı göstergesi	Yeşil "PWR" LED
  Alt voltaj izleme	Evet (kasıtsız cihazlar / çıkış durumları yok)
  HART sinyali/RS-485'in galvanik yalıtımı	350 V AC
  HART sinyalleri arasındaki galvanik izolasyon	100 V DC (kapasitatif)
  HART sinyalinin/yakıtının galvanik izolasyonu	350 V AC
  RS-485'in galvanik yalıtımı/temin	350 V AC
  Hata izleme	İşlemci hatası: "PWR" LED yanıp söner; HART iletişiminde hata: "ERR" LED yanıp söner
  Uygunluk	CE uyumlu
