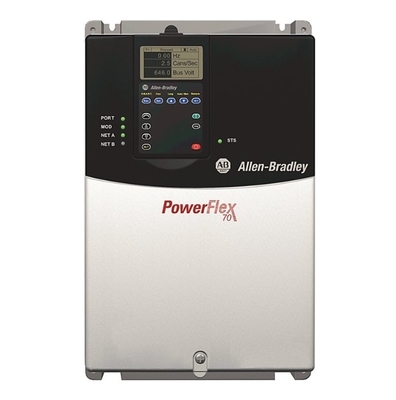

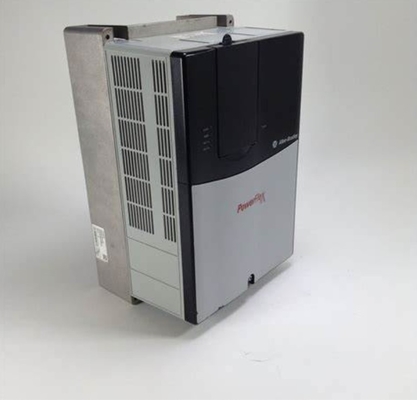

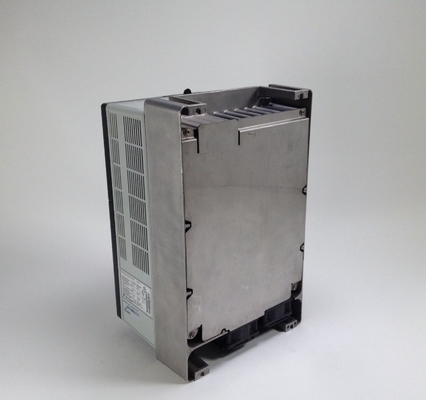

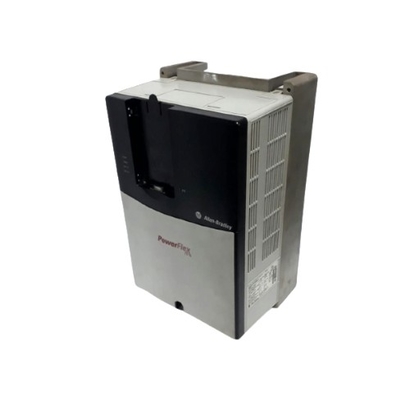

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Faz 30 A 15 KW Normal 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Menşe yeri Çin
Marka adı Allen-Bradley
Sertifika CE
Model numarası 20AC030A0AYNANC0
Min sipariş miktarı 1
Fiyat USD$1863
Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Koruma derecesi (IP) IP20 Analog çıkış sayısı 1
şebeke gerilimi 400V Entegre kırılma direnci Hayır
Vurgulamak

3 fazlı PowerFlex70 AC sürücüsü

,

11 kW PowerFlex70 AC Sürücü

,

400 V AC PowerFlex70 AC sürücü
Mesaj bırakın
Ürün Açıklaması

Teknik özellikler

Mekanik

Koruma derecesi (IP) IP20
Şok 15 G zirvesi 11 ms süresiyle (±1,0 ms)
titreşim 0.152 mm (0,006 inç) yer değiştirme, 1 G zirve

Elektrikli

Analog çıkış sayısı 1
Ana voltaj 400 V
Entegre kırma direnci - Hayır.
İç dinamik fren dirençleri 62 Ohm
Fren IGBT Fren IGBT'i yerleştirilmiş
Otobüs alt voltaj çıkışı kapatma 305V DC @ 380/400V
Otobüs alt voltaj hatası seviyesi 300V DC @ 380/400V
İç iletişim modülü İletişim modülü yok.
AC giriş alt voltaj yolculuğu 233V AC @ 380/400V
Otobüs voltajı, nom 540V DC @ 380/400V
Otobüs aşırı voltaj yolculuğu 810V DC @ 380/400V
Çaprazlık akımı, en fazla 120 A @ 400V AC, 3 fazlı
Motor devre koruyucusunun nominal akımı, en fazla 50 A @ 400V AC, 3 fazlı
Çıktı akımı, sürekli 30 A @ 400V AC, 3 fazlı
Çıktı akımı, 1 dakika 33 A @ 400V AC, 3 fazlı
Çıktı akımı, 3 saniye 45 A @ 400V AC, üç fazlı
Mantıksal kontrol sürüşü 0.5 saniye minimum, 2 saniye tipik
Fren direnci Sürücüye monte edilmiş fren direnci olmadan
Girdi akımı 30.3 A @ 400V AC, 3 fazlı
Belgelendirme Kılavuz
Taşıyıcı sıklığı Standart kontrol: 2, 3, 4, 5, 6, 7, 8, 9 ve 10 kHz, vektör kontrolü: 2, 4, 8 ve 12 kHz, 4 kHz'ye dayalı sürücü değerlendirmesi
Kodlayıcı karesi 90° ± 27°
AC giriş aşırı voltaj yolculuğu 475V AC @ 380/400V
Girdi gücü 21 kVA @ 400V AC, 3 fazlı
Çifte elemanlı zaman gecikmesi sigortası akım derecesi 40...60 A @ 400V AC, 3 fazlı
Zaman gecikmesi olmayan sigorta akımı 40...120 A @ 400V AC, 3 fazlı
Sıcaklık alıcı termistor Mikroprosesör overtemp yolculuğu ile izlenir
Sürücüye motor gücü oranı, en fazla 2: 1 oranından daha fazla önerilmez
Durma modları Ramp, Coast, DC-brek, Hızlı fren, Ramp-to-hold ve S eğri dahil olmak üzere birden fazla programlanabilir durma modu
Frekans doğruluğu Dijital giriş: ayarlanmış çıkış frekansının ± 0,01% içinde
Hızlandırma/sürenme İki bağımsız programlanabilir hızlanma ve yavaşlama süresi. Her zaman 0.1 saniye artışlarla 0...3600 saniyeden programlanabilir
Dijital giriş sayısı 6
Dijital çıkış sayısı 2
Analog giriş sayısı 2
Dahili watt kaybı 42.9 W @ 400V, 15 Hp normal görev
Motor voltajı, nom 460V @ 380...480V değerli tahrik, 480V nominal hat voltajı
DeviceNet için destek protokolü - Evet.
İnsan arayüzü modeli O'nun boş plakası yok.
Endüstriyel alanda kullanılmasına izin verildi. - Evet.
Dış watt kaybı 432.9 W @ 400V, 15 Hp normal görev
Toplam watt kaybı 475.8 W @ 400V, 15 Hp normal görev
EtherNet/IP için destekleyici protokol - Evet.
Hat gerilimi, nom 480V @ 380...480V değerli tahrik, 460V nominal motor voltajı
Ana frekans 50 Hz
Çıkış frekansı aralığı Standart kontrol: 0...400 Hz, gelişmiş kontrol: 0...500 Hz
Dahili EMC filtreleme CE EMC Direktifi (89/336/EEC) uyarınca ikinci çevre filtresi
Geri bildirim seçeneği Geri bildirim yok.
Tam güç aralığı 460...528V @ 380...480V değerli tahrik, 460V nominal motor voltajı
Sürücü çalışma aralığı 342...528V @ 380...480V değerli tahrik, 460V nominal motor voltajı
Döner düzenleme Geri bildirim olmadan +/-10%, geri bildirim ile +/- 5%
Kapalı kapı tipi Panel montajı-IP20/NEMA Tip 1
Çıktı akımı 30 amper, 15 kW normal görev, 11 kW ağır görev, çerçeve D
Soğutma fanı çalışması B, D ve E çerçeveleri: fan güç uygulandığında ve çalıştırma durumunda çalışır
Kontrol seçenekleri 24V I/O ile gelişmiş kontrol
Sürücü aşırı akım yolculuğu Yazılım akım sınırı: 20...160% nominal akım
Verimlilik 970,5% nominal ampere, nominal hat voltuna
Kodlayıcı kaynağı 5V/12V yapılandırılabilir ±5%
Hız kontrolü hız düzenlemesi Geri bildirim olmadan (Vektör Kontrol modu): 120:1 hız aralığında, 120:1 çalışma aralığında, 30 rad/s bant genişliği boyunca temel hızı% 0.1
Mevcut sınır kapasitesi Proaktif akım sınırı, nominal çıkış akımının %20'sinden %160'ına kadar programlanabilir, bağımsız olarak programlanabilir orantılı ve entegral kazanç
Seçilebilir motor kontrolü Tam ayarlama ile sensörsüz vektör. Tam özelleştirme yeteneği ve vektör kontrolü ile standartlar V / Hz
Frekans kontrolü hız düzenlemesi Kayma telafi ile (Hertz moduna göre Volts): 40:1 hız aralığında, 40:1 çalışma aralığında, 10 rad/s bant genişliğinde temel hızın% 0,5.
Giriş aşamaları Üç fazlı giriş tüm sürücüler için tam dereceli sağlar. tek fazlı işlem nominal akımın% 50'sini sağlar
Kontrol yöntemi Programlanabilir taşıyıcı frekansı olan sinüs kodlu PWM.
RS-232 HW arayüzlerinin sayısı 2
RS-485 HW arayüzlerinin sayısı 2
HW arayüzleri USB sayısı 2
Aşama çıkış sayısı 3
Faz girişi sayısı 3
Nispi simetrik net gerilim toleransı % 10
Kontrol elemanı ile - Evet.
TCP/IP için destek protokolü - Evet.
PROFIBUS için destek protokolü - Evet.
CAN için destek protokolü - Evet.
Modbus için destek protokolü - Evet.
Ev ve ticari alanlarda kullanılmasına izin verildi. - Evet.
Motor aşırı yük koruması NEC maddesi 430'a göre sınıf 10 motor aşırı yük koruması ve NEC maddesi 430.126 (A) (2) uyarınca motor aşırı sıcaklık koruması. UL 508C dosyası E59272
Girdi frekansı toleransı 47 Hz
Kodlayıcı çalışma döngüsü %50 ± 10%
Voltaj toleransı -10%
Yer değiştirme gücü faktörü (tüm sürücüler) 0.98 hız aralığında
Kısa devreye sahip, en fazla 200000 amper simetrik
Çıktı voltaj aralığı 0'dan motorun nominal voltajına kadar
Kodlayıcı tipi Ekranlı, çift kanal
Güç kullanma Tam yüklemeyle 15 milisaniye
Kısa devre gezisi Sürücü çıkışında aşamadan aşamaya
Toprak hatası gezisi Sürücü çıkışında faz-to-ground
Sürücüye motor gücü oranı, min En az 1:2 oranı önerilir.
Kontrol mantığı gürültü dayanıklılığı 1500V zirveye kadar yağmur yayı geçici
Hattı geçici IEEE C62.41-1991 başına 6000 volt zirveye kadar
Kısa devre akımı, en fazla Belirtilen sigorta / devre kesici kapasitesine uymak için en yüksek kısa devre akımı derecesi
Aralıklı aşırı yüklenme 110% aşırı yük kapasitesi 1 dakikaya kadar, 150% aşırı yük kapasitesi 3 saniyeye kadar

İnşaat

Yükseklik, yaklaşık IP66, NEMA/UL Tip 4X/12 kapalı kullanım için: 350 mm
Derinlik, yaklaşık IP66, NEMA/UL Tip 4X/12 kapalı kullanım için: 210.7 mm
Genişliği, yaklaşık IP66, NEMA/UL Tip 4X/12 kapalı kullanım için: 219.9 mm
Ağırlık, yaklaşık IP66, NEMA/UL Tip 4X/12 kapalı kullanım için: 9.13 kg

Çevre

Yükseklik En fazla 1000 m (3300 ft.) derecesini düşürmeden
Koruma derecesi (NEMA) 1
Etraf hava sıcaklığı, en fazla IP20, NEMA/UL Tip 1: 0...50 °C (32...122 °F) derecelendirme olmadan
Atmosfer Sürücü, çevresel atmosferin uçucu veya aşındırıcı gaz, buhar veya toz içerdiği bir alana monte edilmemelidir.Sürücüyü koroziv bir atmosfere maruz kalmayan bir yerde saklayın.
Depolama sıcaklığı -40 °C
Nitelikli nem 5...% 95 yoğunlaşmayan
EN 61800-5-1 uyarınca kirlilik derecesi 1 Hiçbir kirlilik meydana gelmez, sadece kuru iletken olmayan kirlilik meydana gelir ve hiçbir etkisi yoktur
EN 61800-5-1 uyarınca kirlilik derecesi 4 Kirlilik, örneğin iletken toz, yağmur veya kardan kaynaklanan kalıcı iletkenlik üretir.
EN 61800-5-1 uyarınca kirlilik derecesi 3 İletici kirlilik oluşur, kuru iletken olmayan kirlilik oluşur ve kondansiyon nedeniyle iletken olur
EN 61800-5-1 uyarınca 2'nci kirlilik derecesi Normalde sadece iletken olmayan kirlilik meydana gelir. Bazen, sürücü çalışmadığında kondansiyonun neden olduğu geçici bir iletkenlik beklenir.
Çevre kirliliği derecesi Tüm kaplar kirlilik derecesi 1 ve 2 için kabul edilebilir, kirlilik derecesi 3 ve 4 için IP54, NEMA/UL tip 12'yi karşılayan veya aşan bir kap gerekli
