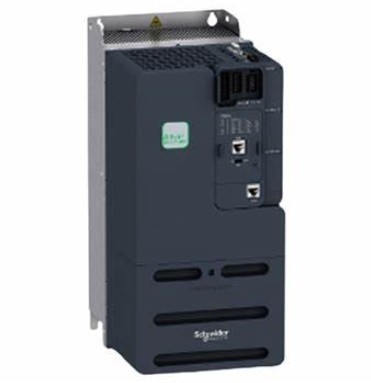

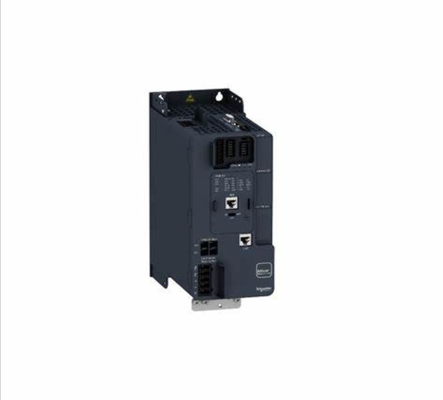

Schneider ATV340U55N4 Değişken Hızlı Sürüş Altivar Makinesi ATV340 5.5kW Ağır Güçlü 400V 3 Fazlı

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Menşe yeri Çin
Marka adı Schneider
Sertifika CE
Model numarası ATV340U55N4
Min sipariş miktarı 1
Fiyat USD$440
Ambalaj bilgileri karton
Teslim süresi 3-4hafta
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
ürün aralığı Altivar Makinesi ATV340 ürün veya bileşen tipi Değişken hızlı sürücü
Ürüne Özel Uygulama Makine varyant Standart versiyon
Vurgulamak

Schneider ATV340U55N4 Değişken Hız Sürüsü

,

400V değişken hıza sahip motor

,

3 fazlı değişken hız sürücüsü
Mesaj bırakın
Ürün Açıklaması

Özellikler

Ana
Ürün yelpazesi Altivar Makine ATV340
Ürün veya Bileşen Türü Değişken Hızlı Sürüş
Ürün Özel Uygulama Makine
Değişiklik Standart sürüm
Montaj Kipi Kabin montajı
İletişim Liman Protokolü Modbus seri
Seçenek kartı İletişim modülü, Profibus DP V1
iletişim modülü, PROFINET
İletişim modülü, DeviceNet
iletişim modülü, CANopen
iletişim modülü, EtherCAT
Aşama 3. aşama
Aktarım sıklığı 50...60 Hz +/- % 5
[Biz] nominal güç kaynağı voltajı 380...480 V - 15...10%
Adli çıkış akımı 12.7 A
Motor gücü kW 7.5 kW normal görev
5.5 kW ağır görev
Maksimum at gücü 10 beygir normal görev
7 beygir ağır görev
EMC filtresi C3 sınıfı EMC filtre entegre
IP koruma derecesi IP20
Tamamlayıcı
Ayrı giriş numarası 5
Ayrı girdi türü 0...30 kHz, 24 V DC 30 V olarak programlanabilir
DI1...DI5 güvenli tork kapalı, 24 V DC 30 V) 3,5 kOhm
programlanabilir
Önceden ayarlanmış hız sayısı 16 önceden ayarlanmış hız
Ayrı çıkış numarası 2.0
Ayrı çıkış türü Programlanabilir çıkış DQ1, DQ2 30 V DC 100 mA
Analog giriş numarası 1
Analog giriş türü AI1 yazılımla yapılandırılabilir akım 0...20 mA 250 Ohm 12 bit
AI1 yazılımla yapılandırılabilir sıcaklık sondası veya su seviyesi sensörü
AI1 yazılımla yapılandırılabilir voltaj 0...10 V DC 31.5 kOhm 12 bit
AI2 yazılımla yapılandırılabilir voltaj - 10...10 V DC 31.5 kOhm 12 bit
Analog çıkış numarası 1
Analog çıkış tipi Yazılım yapılandırılabilir voltaj AQ1 0...10 V DC 470 Ohm 10 bit
Yazılımla yapılandırılabilir akım AQ1 10...20 mA 500 Ohm 10 bit
Relay çıkış numarası 2
Çıktı voltajı <= güç kaynağı voltajı
Relay çıkış türü R1A röle çıkışları
Relay çıkışları R1C 100000 döngü
R2A röle çıkışları
Relay çıkışları R2C 100000 döngü
Maksimum anahtarlama akımı Relay çıkışı R1C direnci, cos phi = 1 3 A 250 V AC
Relay çıkışı R1C direnci, cos phi = 1 3 A 30 V DC
Relay çıkışı R1C endüktif, cos phi = 0.4 7 ms 2 A 250 V AC
Relay çıkışı R1C endüktif, cos phi = 0.4 7 ms 2 A 30 V DC
Relay çıkışı R2C dirençli, cos phi = 1 5 A 250 V AC
Relay çıkışı R2C direnci, cos phi = 1 5 A 30 V DC
Relay çıkışı R2C endüktif, cos phi = 0.4 7 ms 2 A 250 V AC
Relay çıkışı R2C endüktif, cos phi = 0.4 7 ms 2 A 30 V DC
Asgari anahtarlama akımı Relay çıkışı R1B 5 mA 24 V DC
Relay çıkışı R2C 5 mA 24 V DC
Fiziksel arayüz 2 telli RS 485
Bağlantı tipi 1 RJ45
Erişim yöntemi Köle Modbus RTU
İletişim Hızı 4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
Şanzıman çerçevesi RTU
Adres sayısı 1...247
Veri biçimi 8 bit, yapılandırılabilir tuhaf, çift veya hiç eşitlik
Polarizasyon türü İmpedans yok.
4 çeyreği işlemi mümkün Doğru.
Asinkron motor kontrolü profili Değişken tork standardı
Optimize tork modu
Sabit tork standardı
Senkron motor kontrolü profili Kalıcı mıknatıs motoru
İsteksiz motor
Kirlilik derecesi 2 IEC 61800-5-1
Maksimum çıkış sıklığı 0.599 kHz
Hızlandırma ve yavaşlama rampası Doğrusal olarak 0'dan ayrı ayarlanabilir.01...9999 s
S, U veya özel
Motor kayma tazminatı Düzenlenebilir
Yük ne olursa olsun otomatik
Kapatılabilir.
Kalıcı mıknatıs motor yasalarında mevcut değil
Değişim sıklığı 2...16 kHz ayarlanabilir
7...16 kHz, düşürme faktörü ile
Nominel anahtarlama sıklığı 4 kHz
Durma durumuna frenle DC enjeksiyon yoluyla
Birleştirilmiş fren chopper Doğru.
Hat akımı 15.3 A 380 V normal görev)
12.2 A 480 V normal görev)
20.0 A 380 V ağır görev)
16.0 480 V ağır iş)
Hat akımı 20 A 380 V, hat boğazı olmadan ağır görev)
16 A 480 V, hat boğazı olmadan ağır görev)
15.3 Dış hat boğma normal görevi olan 380 V)
12.2 Dış hat boğma normal görevi ile 480 V)
11.6 Dış hat boğucu ağır görevli bir 380 V)
9.4 Dış hat boğazı ağır görevli 480 V)
Faz başına maksimum giriş akımı 20.0 A
Maksimum çıkış voltajı 480 V
Görünen güç 12.1 kVA 480 V normal görev)
13.3 kVA 480 V ağır görev)
Maksimum geçici akım 18.2 60 saniyelik normal görev)
19.1 A 60 s ağır görev)
22.3 A 2 s normal görev)
22.9 A 2 s ağır görev)
Elektrikli bağlantı Vuruş terminal 4...6 mm2 DC otobüs
Döşeme terminal 0.2- Evet.2.5 mm2 kontrol
Vuruş terminalı 1.5...6 mm2 çizgi tarafı
Makine 1.5...6 mm2 motor
İlerleme çizgisi Isc 22 kA
Yüksek aşırı yükleme durumunda temel yük akımı 12.7 A
Düşük aşırı yükleme durumunda temel yük akımı 16.5 A
Güç dağılımı W Doğal konveksiyon 134 W 380 V 4 kHz ağır görev)
Zorlu konveksiyon 134 W 380 V 4 kHz ağır görev)
Doğal konveksiyon 164 W 380 V 4 kHz normal görev)
Zorlu konveksiyon 164 W 380 V 4 kHz normal görev)
Elektrikli bağlantı DC otobüs vida terminal 4...6 mm2 AWG 12...AWG 10
Kontrol vida terminal 0.2- Evet.2.5 mm2 AWG 24... AWG 12
Hattaki kenar vida terminal 1.5...6 mm2 AWG 14...AWG 10
Motor vida terminal 1.5...6 mm2 AWG 14...AWG 10
Güvenlik fonksiyonu ile Güvenli Sınırlı Hız (SLS) Doğru.
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) Doğru.
Güvenlik fonksiyonu ile Güvenli Çalışma Durumu (SOS) Yanlış
Güvenlik fonksiyonu ile Güvenli pozisyon (SP) Yanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir mantık Yanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) Yanlış
Güvenlik fonksiyonu ile Safe Stop 1 (SS1) Doğru.
Sft fct Safe Stop 2 (SS2) ile Yanlış
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) Doğru.
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) Yanlış
Güvenlik fonksiyonu ile Güvenli Yönlendirme (SDI) Yanlış
Koruma türü Isı koruma motoru
Motoru kapatan güvenli tork
Motor faz kaybı motoru
Termal koruma sürücüsü
Güvenli tork
Aşırı ısıtıcı
Aşırı akım sürücüsü
Motor fazı ve toprak sürücüsü arasındaki çıkış aşırı akımı
Motor aşamaları arasındaki çıkış aşırı akımı
Motor aşaması ile toprak tahrik arasındaki kısa devre
Motor aşamaları arasındaki kısa devre
Motor faz kaybı sürücüsü
DC otobüs aşırı gerilim sürücüsü
Liniye güç veren aşırı gerilim sürücüsü
Elektrik hattının alt voltajı
Giriş tedarik kaybı sürücüsü
Sürüş sınırını aşan hız
Kontrol devre sürücüsünde kırılma
Genişliği 4.33 in (110.0 mm)
Yükseklik 10.63 in (270.0 mm)
Derinlik 9.21 in (234.0 mm)
Net Ağırlık 6.39 lb (ABD) (2.9 kg)
Sürekli çıkış akımı 16.5 A 4 kHz normal görev
12.7 4 kHz ağır görev
Çevre
Uygulama yüksekliği <= 9842.52 ft (3000 m) 1000m'den fazla akım derecesi ile
Çalışma pozisyonu Dikey +/- 10 derece
Ürün Sertifikasyonları UL
CSA
TÜV
EAC
CTick
işaretleme CE
Standartlar IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Montaj tarzı Sıcaklık borusuyla
Elektromanyetik uyumluluk Elektrostatik boşaltma bağışıklık testi 3. seviye IEC 61000-4-2
IEC 61000-4-3 seviyesindeki radyasyonlu elektromanyetik alan bağışıklığı testi
Hızlı elektrik geçici/patlama bağışıklığı testi IEC 61000-4-4 seviye 4
1.2/50 μs - 8/20 μs, IEC 61000-4-5 3 seviyesinde bir artış direnci testi
IEC 61000-4-6 seviyesindeki 3 radyo frekans dayanıklılığı testi
Çevre sınıfı (çalışma sırasında) IEC 60721-3-3 uyarınca sınıf 3C3
IEC 60721-3-3 uyarınca sınıf 3S3
Şok etkisi altındaki maksimum hızlanma (iş sırasında) 70 m/s2 22 ms
Titreme gerginliği altında maksimum hızlanma (iş sırasında) 9...200 Hz'de 5 m/s2
Titreşim yükü altında maksimum bükülme (iş sırasında) 1.5 mm 2...9 Hz'de
İzin verilen göreceli nem (iş sırasında) EN 60721-3 uyarınca sınıf 3K5
Soğutma havanın hacmi 20077.44 Gal/hr (ABD) (76.0 m3/h)
Soğutma türü Zorla konveksiyon
Aşırı voltaj kategorisi Sınıf III
Düzenleme döngüsü Düzenlenebilir PID düzenleyicisi
Gürültü seviyesi 46.6 dB
Kirlilik derecesi 2
Çevre hava taşıma sıcaklığı -40...158 °F (-40...70 °C)
Çalışma için ortam hava sıcaklığı 5...122 °F (-15...50 °C), dikey konumu azaltmadan)
122...140 °F (50...60 °C) düşüş faktörü dikey konumu ile)
Depolama için çevresel hava sıcaklığı -40...158 °F (-40...70 °C)
İzolasyon Güç ve kontrol terminalleri arasında
Sipariş ve nakliye ayrıntıları
Kategoriler US1CP4B22182
İndirim Programı CP4B
GTIN 3606480966927
Geri dönüşüm - Hayır.
Ülke ABD
Paketleme Birimleri
Birim Paket Türü 1 PCE
Paket 1'deki birim sayısı 1
Paket 1 Yükseklik 5.12 in (13.000 cm)
Paket 1 Genişliği 14.57 in (37.000 cm)
Paket 1 Uzunluğu 12.40 in (31.500 cm)
Paket 1 Ağırlık 8.20 lb (ABD) (3.720 kg)
Birim Paket Türü 2 P06
Paket 2'deki birim sayısı 10
Paket 2 Yükseklik 29.53 in (75.000 cm)
Paket 2 Genişliği 23.62 in (60.000 cm)
Paket 2 Uzunluğu 31.50 in (80.000 cm)
Paket 2 Ağırlık 110.67 lb ((ABD) (50.200 kg)
