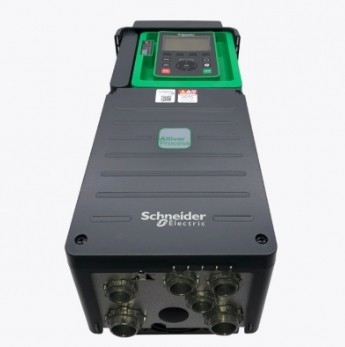

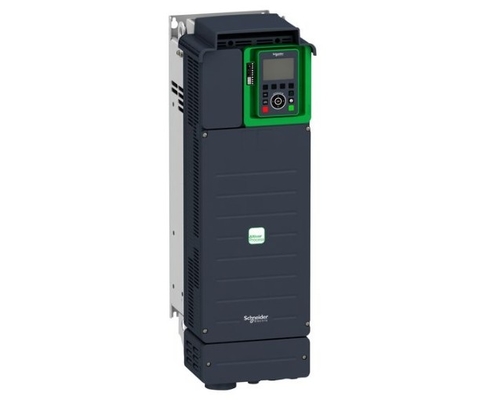

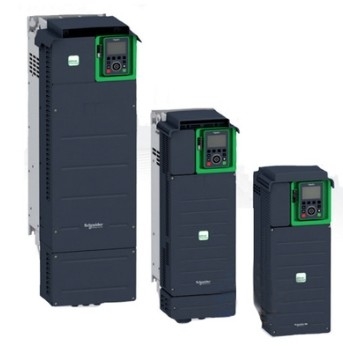

Schneider Değişken Hızlı Sürüş ATV630, 30kW/40HP, 380-480V, IP21/UL Tip 1 ATV630D30N4

  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
  • Schneider Variable Speed Drive ATV630, 30kW/40HP, 380-480V, IP21/UL Type 1 ATV630D30N4
Menşe yeri Çin
Marka adı Schneider
Sertifika CE
Model numarası ATV630D30N4
Min sipariş miktarı 1
Fiyat USD$950
Ambalaj bilgileri karton
Teslim süresi Depoda
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 500 adet

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
cihaz kısa adı ATV630 varyant Standart versiyon
olası hat Isc 50kA Ayrık giriş mantığı 16 önceden ayarlanmış hız
Vurgulamak

40 HP Schneider değişken hız sürücüsü

,

IP21 Schneider değişken hız sürücüsü

,

380-480V Schneider değişken hız sürücüsü
Mesaj bırakın
Ürün Açıklaması

Bu Altivar Process ATV600 değişken hız sürücüsü, 3 fazlı eşzamanlı ve eşzamanlı güç motorlarını besleyebilir.2 seri port380V'den 480V'ye kadar olan nominal bir güçte çalışır. Bu sürücü, yenilikçi "Stop and Go" işlevi sayesinde ek maliyetler olmadan bekleme durumunda% 30'a kadar enerji tasarrufu sağlar.Hafif aşırı yük gerektiren uygulamalar için 30kW / 40hp'ye kadar nominal güçlü motorlar için uygundur (% 120'ye kadar)Belirli bir aşırı yük gerektiren uygulamalar için 22kW / 30hp'ye kadar nominal güçlü motorlar için uygundur (150%'a kadar)..Bu kampanya sıvı yönetimi işleme ve enerji tasarrufu üzerine odaklanmıştır. Su ve atık su, madencilik, mineraller ve metaller,Petrol ve gaz ve gıda ve içecek uygulamalarıAksesuarlar (fan seti, grafik ekran terminali) ve seçenekler (I / O genişleme modülleri, iletişim modülleri, EMC giriş filtreleri) Altivar Process ATV600 sürücüleri ile mevcuttur.Sürüş yetkisine bağlı olarakBir duvara dikey konumda (+/- 10 °) monte edilecek şekilde tasarlanmıştır.Bu yeni sürücü konsepti, enerji yönetimini destekleyerek, ekipman verimliliği ve toplam sahip olma maliyeti açısından süreç ve kamu hizmetlerinin büyük ihtiyaçlarını karşılıyor., varlık yönetimi ve aynı zamanda sürecin genel performansı.

Ana
Ürün yelpazesi Altivar Süreci ATV600
Ürün veya bileşen türü Değişken Hızlı Sürüş
Ürün özelliği Süreç ve hizmetler
Cihazın kısa adı ATV630
Değişiklik Standart sürüm
Ürün varış yeri Asinkron motorlar
Senkron motorlar
EMC filtresi EN/IEC 61800-3 C2 kategorisine uygun 50 m ile entegre
EN/IEC 61800-3 C3 kategorisine uygun 150 m ile entegre
IP koruma derecesi IEC 61800-5-1'e uygun IP21
IEC 60529'a uygun IP21
[Biz] nominal güç kaynağı voltajı 380...480 V
Koruma derecesi UL 508C'ye uygun UL tipi 1
Soğutma türü Zorla konveksiyon
Aktarım sıklığı 50...60 Hz - 5...5 %
[Biz] nominal güç kaynağı voltajı 380...480 V - 15...10%
Motor gücü kW 30 kW (normal görev)
22 kW (ağır görev)
Motor gücü hp 40 beygir normal görev
30 beygir ağır görev
Hat akımı 53.3 380 V'de A (normal görev)
45.9 A 480 V (normal görev)
40.5 A 380 V (ağır görev)
35.8 A 480 V (ağır görev)
İlerleme çizgisi Isc 50 kA
Görünen güç 38.2 kVA 480 V (normal görev)
29.8 kVA 480 V (ağır görev)
Sürekli çıkış akımı 61Normal görev için 4 kHz'de.5 A
46.3 A 4 kHz ağır görev için
Asinkron motor kontrolü profili Değişken tork standardı
Optimize tork modu
Sabit tork standardı
Senkron motor kontrolü profili Kalıcı mıknatıs motoru
Senkronizasyon motoru
Hız sürücüsü çıkış sıklığı 0.1...500 Hz
Nominel anahtarlama sıklığı 4 kHz
Değişim sıklığı 2...12 kHz ayarlanabilir
4...12 kHz, düşürme faktörü ile
Güvenlik fonksiyonu STO (güvenli tork kapalı) SIL 3
Ayrı giriş mantığı 16 önceden ayarlanmış hız
İletişim limanı protokolü Ethernet
Modbus TCP
Modbus seri
Seçenek kartı A yuvası: iletişim modülü, Profibus DP V1
A yuvası: iletişim modülü, PROFINET
A yuvası: iletişim modülü, DeviceNet
A yuvası: iletişim modülü, Modbus TCP/EtherNet/IP
A yuvası: İletişim modülü, CANopen daisy chain RJ45
A yuvası: İletişim modülü, CANopen SUB-D 9
A yuvası: İletişim modülü, CANaçık vida terminalleri
A yuvası/B yuvası: Dijital ve analog I/O uzatma modülü
A yuvası/B yuvası: çıkış rölesi uzatma modülü
A yuvası: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link
İletişim modülü, BACnet MS/TP
İletişim modülü, Ethernet Powerlink

Tamamlayıcı
Montaj modu Duvar montu
Maksimum geçici akım 67.7 60 saniye boyunca A (normal görev)
69.5 A 60 saniye boyunca (ağır görev)
Ağ aşama sayısı 3 aşama
Ayrı çıkış numarası 0
Ayrı çıkış türü Relay çıkışları R1A, R1B, R1C 250 V AC 3000 mA
Relay çıkışları R1A, R1B, R1C 30 V DC 3000 mA
Relay çıkışları R2A, R2C 250 V AC 5000 mA
Relay çıkışları R2A, R2C 30 V DC 5000 mA
Relay çıkışları R3A, R3C 250 V AC 5000 mA
Relay çıkışları R3A, R3C 30 V DC 5000 mA
Çıktı voltajı <= güç kaynağı voltajı
İzin verilen geçici akım artışı 1.1 x 60 saniye boyunca (normal görev)
1.5 x 60 saniye boyunca (ağır görev)
Motor kayma tazminatı Düzenlenebilir
Yük ne olursa olsun otomatik
Kapatılabilir.
Kalıcı mıknatıs motor yasalarında mevcut değil
Hızlandırma ve yavaşlama rampası Doğrusal olarak 0'dan ayrı ayarlanabilir.01...9999 s
Fiziksel arayüz Ethernet
2 telli RS 485
Durma durumuna frenle DC enjeksiyon yoluyla
Koruma türü Isı koruması: motor
Güvenli tork kapalı: motor
Motor faz kesintisi: motor
Isı koruması: tahrik
Güvenli tork kapalı: sürüş
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış voltajının aşırı yüklenmesi: sürücü
Kısa devre koruması: sürücü
Motor faz kesintisi: sürüş
DC otobüsündeki aşırı gerilimler: sürücü
Liniye güç veren aşırı gerilim: sürücü
Linin alt voltajı: tahrik
Hat besleme faz kaybı: sürücü
Hız aşımı: sür
Kontrol devresinde arıza: sürücü
İletişim oranı 10, 100 Mbit
4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Frekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog giriş: 0.012/50 Hz
Şanzıman çerçevesi RTU
Elektrikli bağlantı Kontrol: çıkarılabilir vida uçları 0.5- Evet.1.5 mm2/AWG 20...AWG 16
Hat tarafı: vida ucu 25...50 mm2/AWG 4...AWG 1
Motor: vida ucu 25...50 mm2/AWG 4...AWG 1
Bağlantı tipi Ethernet/Modbus TCP için RJ45 (uzaktan grafik terminalinde)
Modbus seri için RJ45 (uzaktan grafik terminalinde)
Veri biçimi 8 bit, yapılandırılabilir tuhaf, çift veya hiç eşitlik
Polarizasyon türü İmpedans yok.
Değişim modu Yarım dupleks, tam dupleks, kendiliğinden müzakere Ethernet/Modbus TCP
Adres sayısı Modbus seri için 1...247
Erişim yöntemi Köle Modbus TCP
Tedarik Dijital girişler için dış güç kaynağı: 24 V DC (19...30 V), <1.25 mA, koruma türü: aşırı yük ve kısa devre koruması
Referans potansiyometre için iç güç kaynağı (1 ila 10 kOhm): 10.5 V DC +/- % 5, < 10 mA, koruma türü: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için iç güç kaynağı: 24 V DC (21...27 V), <200 mA, koruma türü: aşırı yük ve kısa devre koruması
Yerel sinyalleme Yerel teşhis için 3 LED
Yerleşik iletişim durumunu göstermek için 3 LED (iki renkli)
İletişim modülü durumu için 4 LED (iki renk)
Voltajın varlığını gösteren 1 LED (kırmızı)
Genişliği 226 mm
Yükseklik 673 mm
Derinlik 271 mm
Net ağırlık 28 kg
Analog giriş numarası 3
Analog giriş türü AI1, AI2, AI3 yazılımla yapılandırılabilir voltaj: 0...10 V DC, impedans: 31.5 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılımla yapılandırılabilir akım: 0...20 mA, impedans: 250 Ohm, çözünürlük 12 bit
AI2 gerilim analog giriş: - 10...10 V DC, impedans: 31.5 kOhm, çözünürlük 12 bit
Ayrı giriş numarası 8
Ayrı girdi türü DI7, DI8 puls giriş olarak programlanabilir: 0...30 kHz, 24 V DC (<= 30 V)
Girdi uyumluluğu DI1...DI6: EN/IEC 61131-2'ye uygun ayrı giriş seviyesi 1 PLC
DI5, DI6: IEC 65A-68'e uygun ayrı giriş seviyesi 1 PLC
STOA, STOB: EN/IEC 61131-2'ye uygun ayrı giriş seviyesi 1 PLC
Ayrı giriş mantığı Pozitif mantık (kaynak) (DI1...DI8), < 5 V (dolayı 0), > 11 V (dolayı 1)
Negatif mantık (dökme) (DI1...DI8), > 16 V (dolayı 0), < 10 V (dolayı 1)
Analog çıkış numarası 2
Analog çıkış tipi Yazılımla yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC engelleme 470 Ohm, çözünürlük 10 bit
Yazılımla yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
DQ-, DQ+ yazılımla yapılandırılabilir akım: 30 V DC
DQ-, DQ+ yazılımla yapılandırılabilir akım: 100 mA
Örnekleme süresi 2 ms +/- 0,5 ms (DI1...DI4) - ayrı giriş
5 ms +/- 1 ms (DI5, DI6) - ayrı giriş
5 ms +/- 0,1 ms (AI1, AI2, AI3) - analog giriş
10 ms +/- 1 ms (AO1) - analog çıkış
Doğruluk +/- 0,6% AI1, AI2, AI3 60 °C sıcaklık değişimi analog giriş için
+/- % 1 AO1, AO2 60 °C sıcaklık değişimi analog çıkış için
Doğruluk hatası AI1, AI2, AI3: Analog giriş için maksimum değerin % +/- 0,15'i
AO1, AO2: Analog çıkış için +/- 0,2 %
Relay çıkış numarası 3
Relay çıkış türü Yapılandırılabilir röle mantığı R1: hatalı röle NO/NC elektrik dayanıklılığı 100000 döngü
Yapılandırılabilir röle mantığı R2: dizi rölesi NO elektrik dayanıklılığı 100000 döngü
Yapılandırılabilir röle mantığı R3: dizi röle NO elektrik dayanıklılığı 100000 döngü
Yenileme süresi Relay çıkışı (R1, R2, R3): 5 ms (+/- 0,5 ms)
Asgari anahtarlama akımı R1, R2, R3: 24 V DC'de 5 mA
Maksimum anahtarlama akımı R1, R2, R3 direnç yükünde röle çıkışı, cos phi = 1: 3 A 250 V AC
R1, R2, R3 direnç yükünde röle çıkışı, cos phi = 1: 3 A 30 V DC'de
İndüktif yük üzerinde röle çıkışı R1, R2, R3, cos phi = 0.4 ve L/R = 7 ms: 250 V AC'de 2 A
İndüktif yük üzerinde röle çıkışı R1, R2, R3, cos phi = 0.4 ve L/R = 7 ms: 30 V DC'de 2 A
İzolasyon Güç ve kontrol terminalleri arasında
Maksimum çıkış sıklığı 500 kHz
Maksimum giriş akımı 53.3 A
Değişken Hızlı Sürüş Uygulama Seçimi Bina - HVAC kompresör santrifugal
Gıda ve içecek işleme diğer uygulama
Maden maden ve metal fanı
Maden madenleri ve metal pompası
Petrol ve gaz fanı
Su ve atık su diğer uygulama
Bina - HVAC vida kompresörü
Gıda ve içecek işleme pompası
Gıda ve içecek işleme ventilatörü
Gıda ve içecek işleme atomizasyon
Petrol ve gaz elektrikli dalgıç pompası (ESP)
Petrol ve gaz su enjeksiyon pompası
Petrol ve gaz jet yakıt pompası
Rafineriler için petrol ve gaz kompresörü
Su ve atık su santrifüj pompası
Su ve atık su pozitif yer değiştirme pompası
Su ve atık su elektrikli dalgıç pompası (ESP)
Su ve atık su visli pompası
Su ve atık su lob kompresörü
Su ve atık su vida kompresörü
Su ve atık su kompresörü santrifugal
Su ve atık su fanı
Su ve atık su taşıyıcı
Su ve atık su karıştırıcısı
Motor gücü aralığı AC-3 30...50 kW 380...440 V 3 fazda
30...50 kW 480...500 V 3 fazlı
Her set için miktar 1
kabın montajı Duvara monte edilmiş

Çevre
İzolasyon direnci > 1 MOhm 500 V DC 1 dakika boyunca yere
Gürültü seviyesi 63.5 dB 86/188/EEC'e uygun
Güç dağılımı W Doğal konveksiyon: 380 V'de 93 W, 4 kHz geçiş frekansı
Zorlu konveksiyon: 380 V'de 640 W, 4 kHz geçiş frekansı
Soğutma havanın hacmi 240 m3/h
Çalışma pozisyonu Dikey +/- 10 derece
Maksimum THDI IEC 61000-3-12'ye uygun yükün % 80...100'ünden % 48'i
Elektromanyetik uyumluluk IEC 61000-4-2'ye uygun elektrostatik boşalma dayanıklılığı testi 3. seviye
IEC 61000-4-3'e uygun radyasyonlu radyo frekanslı elektromanyetik alan bağışıklığı testi 3. seviye
IEC 61000-4-4'e uygun elektrikli hızlı geçici/patlama bağışıklığı test seviyesi 4
1.2/50 μs - 8/20 μs IEC 61000-4-5'e uygun 3 seviye artış dayanıklılığı testi
IEC 61000-4-6'ya uygun olarak radyo frekans dayanıklılığı testi 3. seviye
Kirlilik derecesi 2 EN/IEC 61800-5-1'e uygun
titreşim direnci 1IEC 60068-2-6'ya uygun olarak,.5 mm zirveden zirveye (f= 2...13 Hz)
IEC 60068-2-6'ya uygun 1 gn (f= 13...200 Hz)
Şok direnci IEC 60068-2-27'e uygun olarak 11 ms için 15 gn
Nitelikli nem IEC 60068-2-3'e uygun olarak kondensasyon olmadan % 5-95
Çalışma için ortam hava sıcaklığı -15...50 °C (degradasyon yapmadan)
50...60 °C (degradasyon faktörü ile)
Depolama için ortam hava sıcaklığı -40...70 °C
Uygulama yüksekliği <= 1000 m değerlendirme yapmadan
1000...4800 m, 100 m başına %1 akım oranı
Ürün Sertifikasyonları TÜV
ATEX INERIS
UL
CSA
ATEX bölgesi 2/22
DNV-GL
işaretleme CE
Standartlar UL 508C
EN/IEC 61800-3
EN/IEC 61800-3 Çevre 1 kategorisi C2
EN/IEC 61800-3 Çevre 2 kategorisi C3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Aşırı voltaj kategorisi III.
Düzenleme döngüsü Düzenlenebilir PID düzenleyicisi
Gürültü seviyesi 63.5 dB
Kirlilik derecesi 2

Paketleme Birimleri
Birim Paket Türü 1 PCE
Paket 1'deki birim sayısı 1
Paket 1 Yükseklik 55.0 cm
Paket 1 Genişliği 84.0 cm
Paket 1 Uzunluğu 33.0 cm
Paket 1 Ağırlık 38.0 kg
