Sipariş verme bilgileri Tablo 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 ila 10 VDC geri bildirimi ve ayarlanabilir sıfır ve aralık DMPR-KR003* Johnson Kontrolleri yuvarlak damperleri için kollu Pin Kit 5/16 inç. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, Sınıf 2 M9000-104 14 VA Transformör, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in1 inçlik bir yere monte etmek için Jackshaft Coupler Kit. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, yüzen, orantılı veya dirençli aktüatörler M9000-300 Hava Kalkanı Kaplaması, dış mekan damper uygulamalarında M9108 aktüatörlerini korur.

M91xx serisi M9108, M9116, M9124 ve M9132 modellerini içerir.M91xx aktüatörleri açık / kapalı kullanılabilirBu iki yönlü aktüatörler bir amortisör bağlantısı gerektirmez ve 3/4 inç'e kadar yuvarlak bir şaftı olan bir amortisöre kolayca monte edilir.(20 mm) çapında veya 5/8 inç'e kadar kare bir şaftM9000-5xx Valve Linkage Kits'lerinden birini kullanarak doğrudan veya uzaktan bir amortisöre monte edilebilirler. Tek bir M91xx modeli 280 lb·in (32 N·m) kadar tork sağlar.İki -AGx, -GGx veya -HGx modelleri tandem olarak iki kat tork veya 560 lb·in (64 N·m) sağlar. Dönüş açısı mekanik olarak 0 ila 90 ° inç arasında 5 derecelik artışlarla ayarlanabilir.Entegre yardımcı anahtarlar son durma konumunu göstermek veya seçilen dönüş aralığı içinde herhangi bir açıda anahtarlama işlevleri gerçekleştirmek için kullanılabilirKonum geri bildirimi anahtarlar, bir potansiyometre veya DC 0 (((2) 10 V sinyali aracılığıyla kullanılabilir.Özellikler • basit doğrudan bağlantı kurulum ve işletme süresini azaltırken, amortisör bağlantılarını ortadan kaldırarak güvenilirliği arttırır • altı tork: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0 (((4) 20 V veya DC 0 (((4) 20 mA'ya kadar and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsUygulamalar şunları içerir: geri dönüş hava veya egzoz damperlerinin konumlandırılması, kontrol yüzü ve bypass damperleri, değişken hacimli fanlar için konumlandırma bıçakları,VF4000 ve VF5000 Serisi kelebek valflerinin konumlandırılmasıM9000-5xx Serisi Valve Linkages ile kullanıldığında VG1000 Serisi top valfleri ve VG7000 Serisi küre valflerinin konumlandırılması.Aşağıdaki modellerden ikisi, eşzamanlı olarak monte edildiğinde tek bir ünitenin iki katı çalışma torkunu sağlar.: M9116-GGx veya -HGx, M9124-AGx, -GGx veya -HGx, ve M9132-AGx veya -GGx. Amortisörün, valfin ve/veya aktüatörün doğru boyutunu belirlemek için üreticinin bilgilerine başvurun.M9206 ve M9216 Serisi aktüatörleri gibiBu kompakt M91xx aktüatörleri, tüm vuruş boyunca çalışan durgunluk algılama devresine sahip bir DC motoru kullanır.-HGx, ve -JGx modelleri, hat gürültüsü nedeniyle yeniden konumlandırmayı ortadan kaldırmak için kontrol sinyalinde gürültü filtreleme teknikleri kullanır.Etkinleştiricinin konumu kapak üzerinde 0 ila 90° arasında görsel olarak belirtilmiştir.. Dönüşme karşıtı bir destek, aktüatörün yan hareketini engeller. Aktüatör kapağına yayla yüklü vites salınımını bastırmak, çiftleyiciyi manuel olarak yeniden konumlandırmak için vites trenini açar.M9108'e bakın., M9116, M9124, M9132 Serisi Elektrikli Bahçesiz Dönüştürücüler Ürün Bütçesi (LIT-2681058) veya M9108, M9116, M9124,M9132 Serisi Elektrikli Bahçesiz Dönüştürücüler Kurulum Talimatları (Bölüm No.)M9108, M9116, M9124 veya M9132 Serisi Elektrikli Aküatör'ün özellikleri içinde çalışamadığı takdirde,Birimi değiştirDeğiştirme aktüatörü için en yakın Johnson Controls temsilcisiyle iletişime geçin.

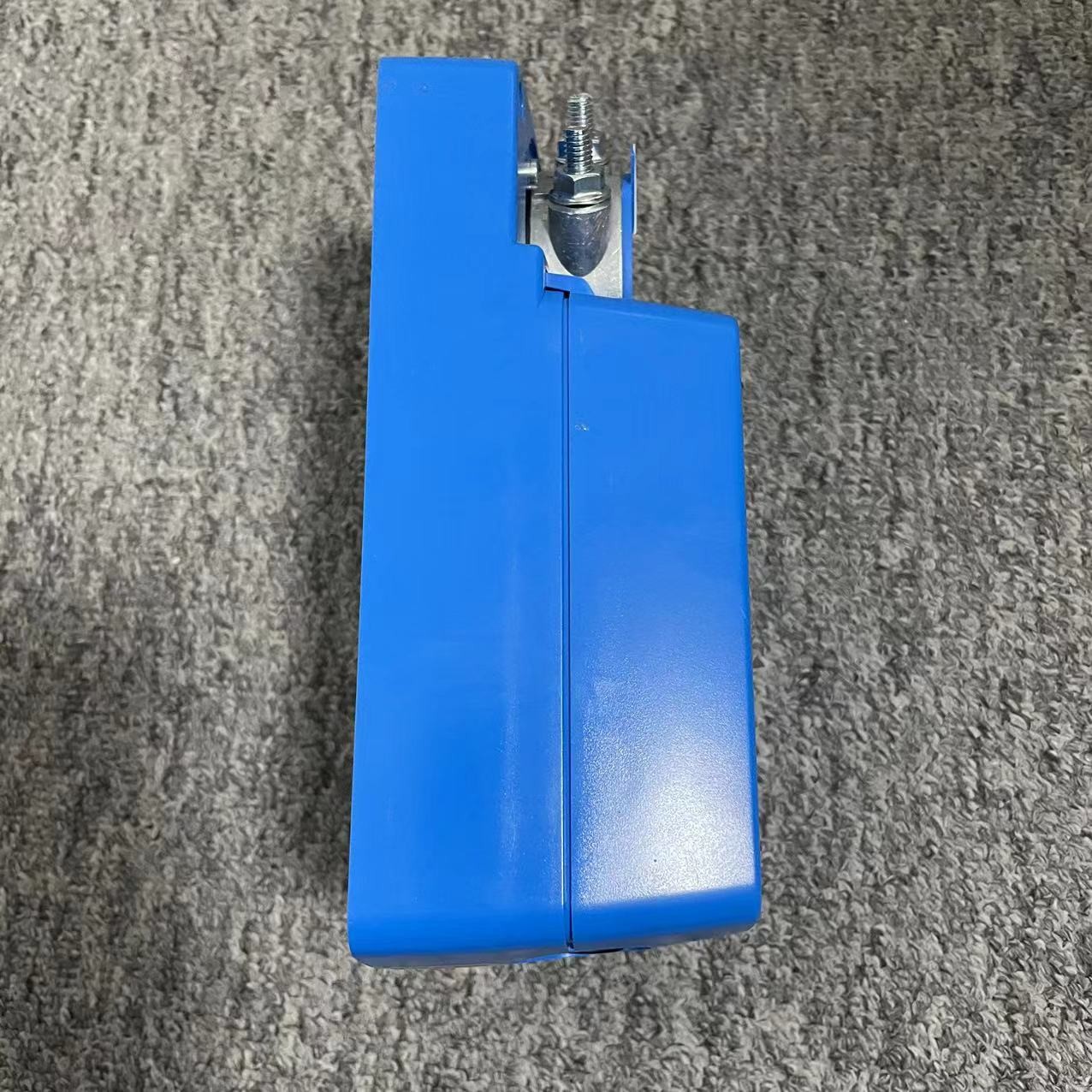

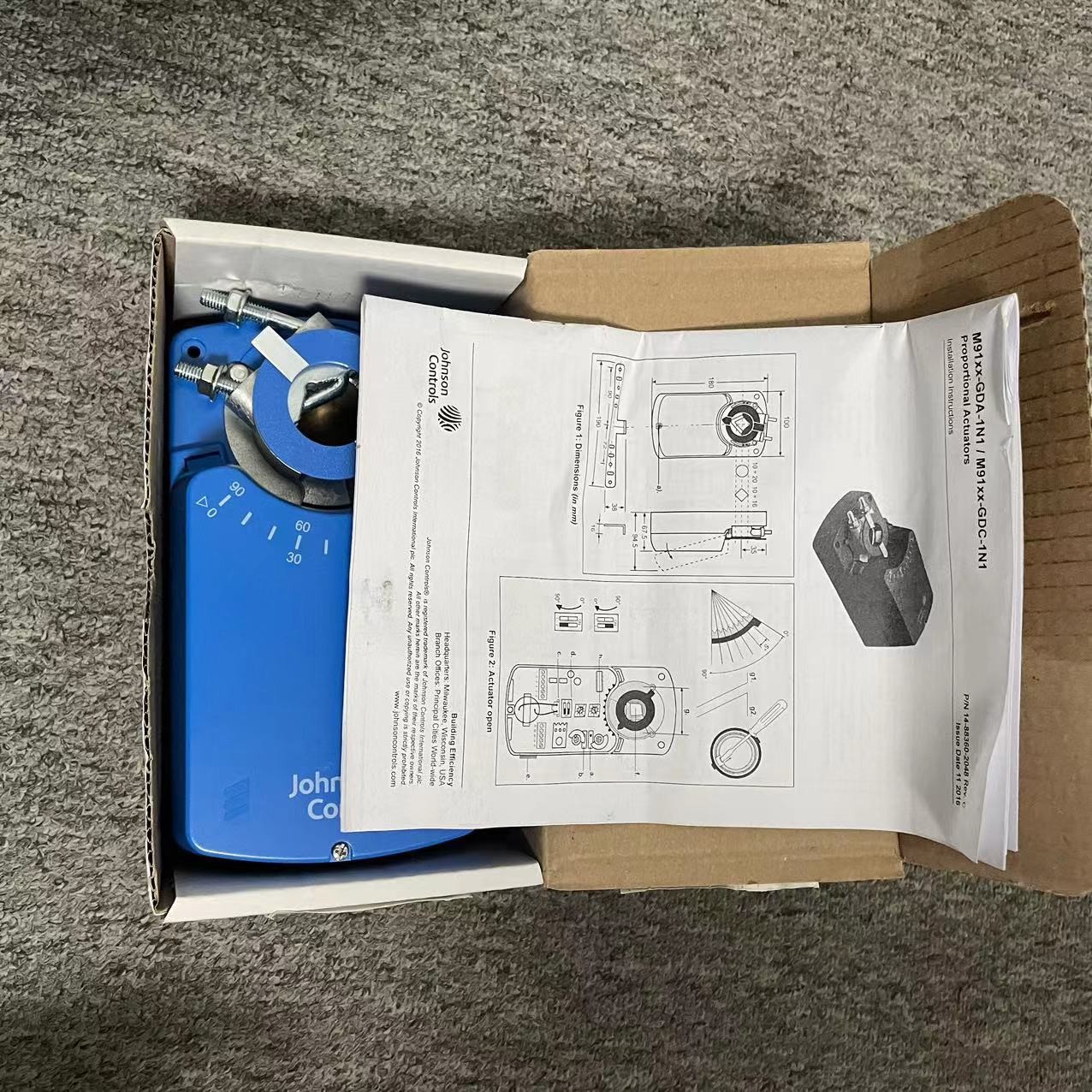

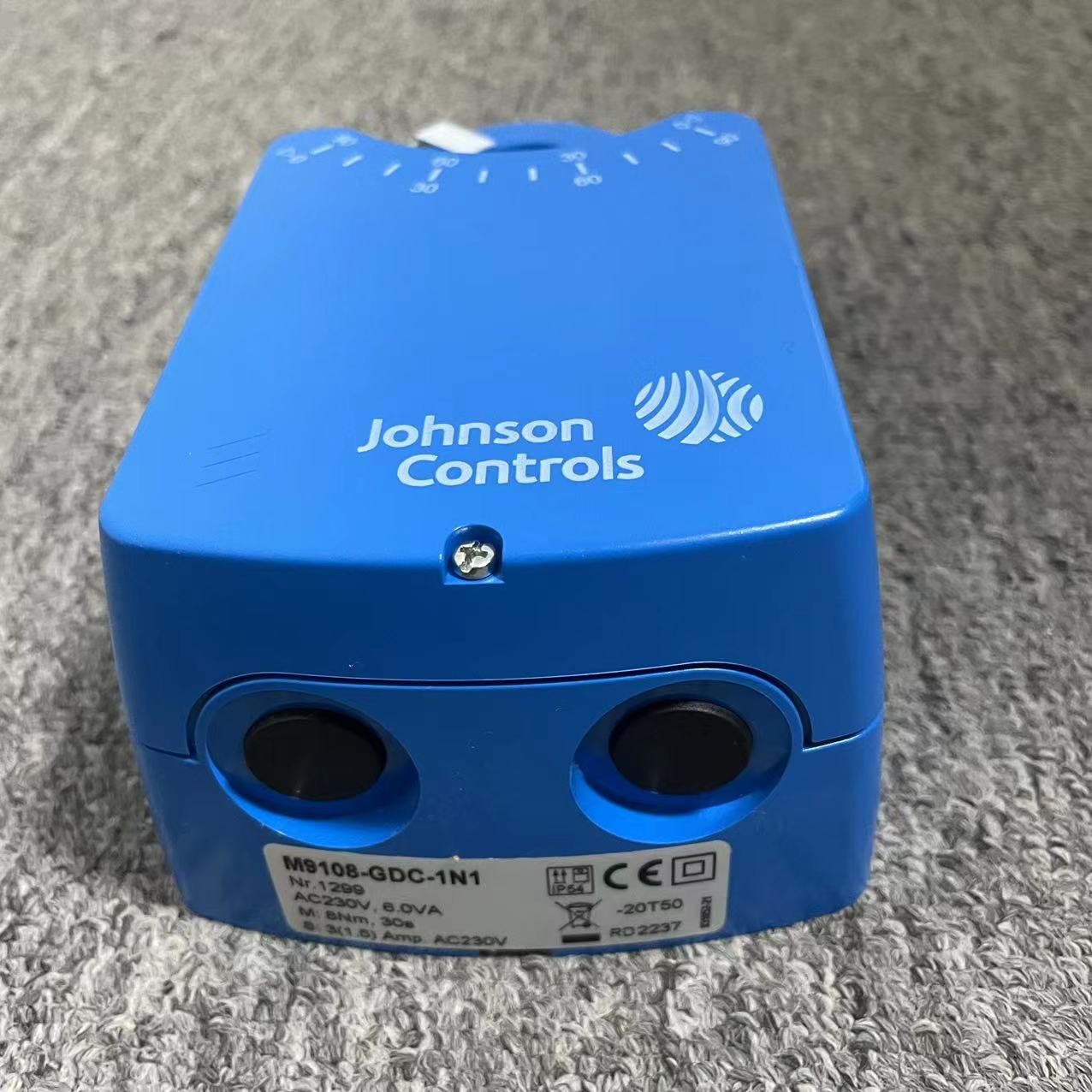

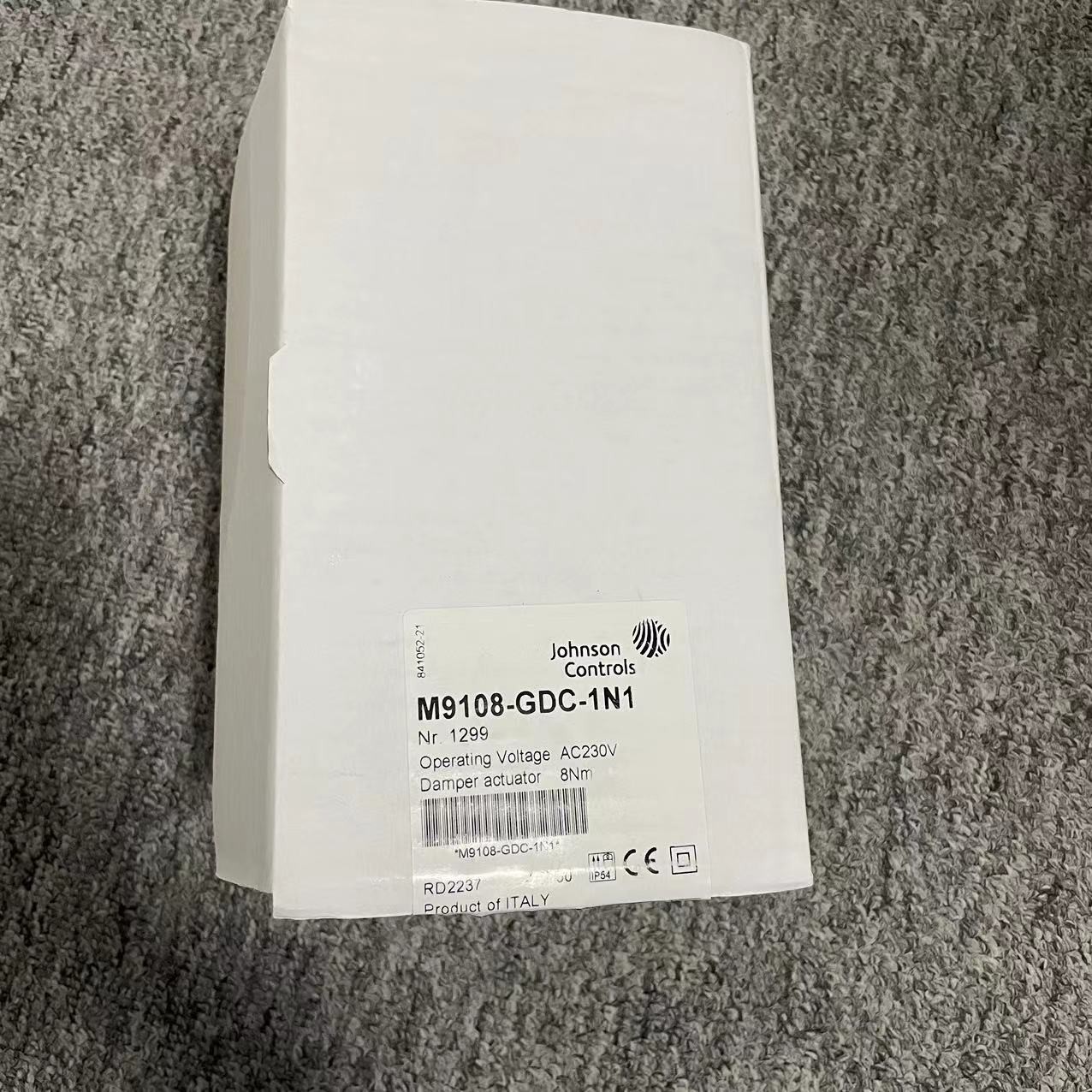

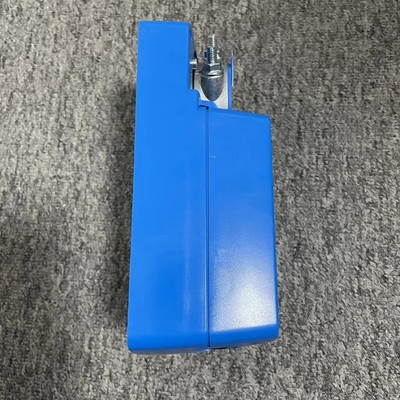

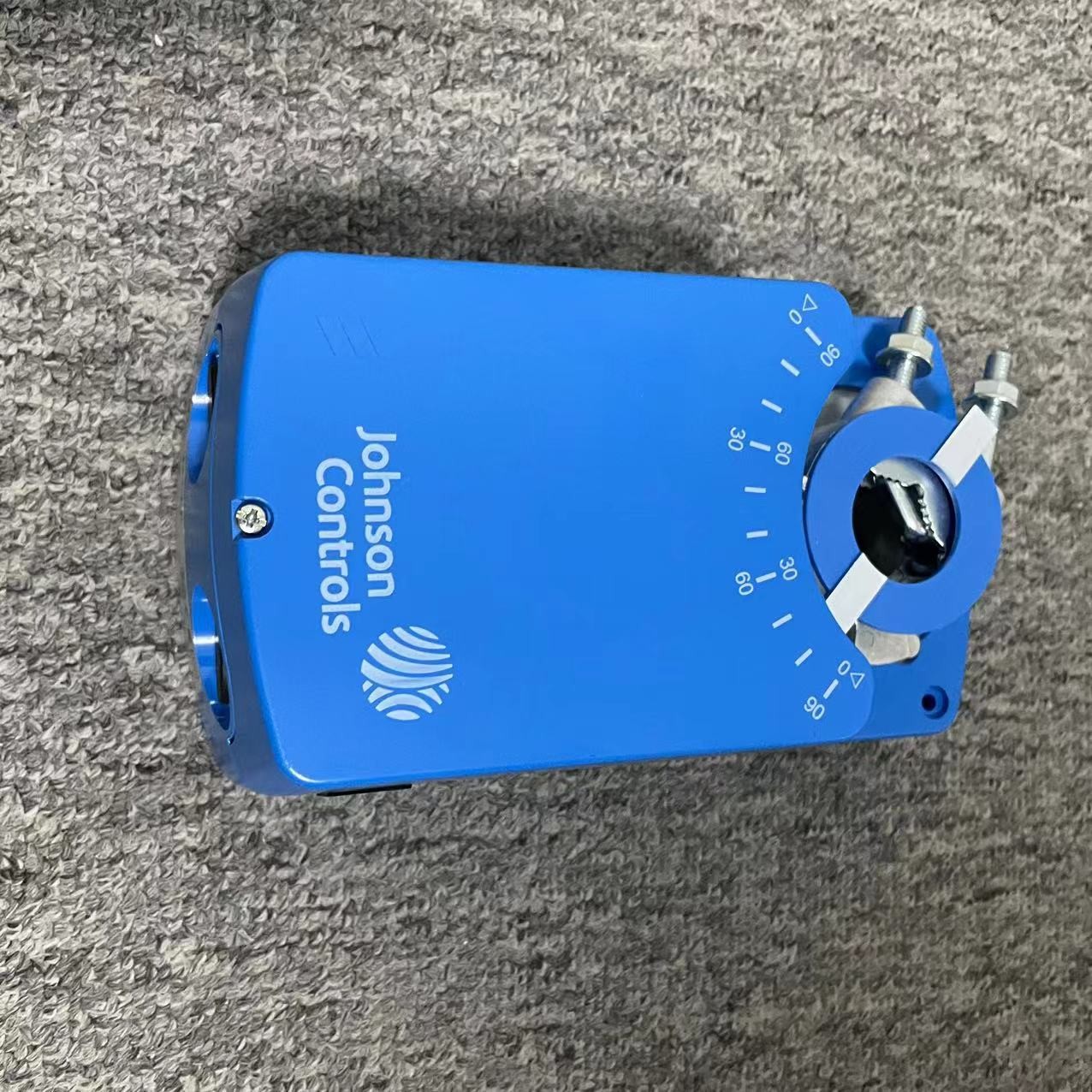

Johnson Kontrolü -M9108-GDC-1N1Rotary elektrikli damper aktüatörü, orantılı, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
