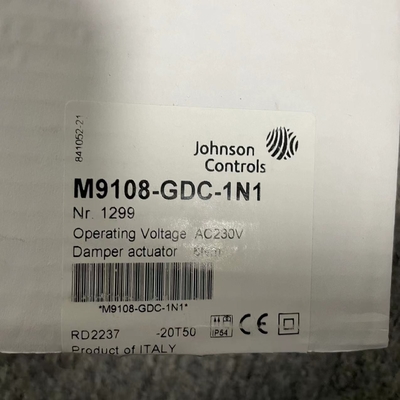

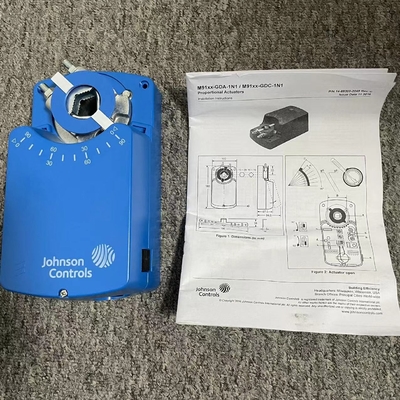

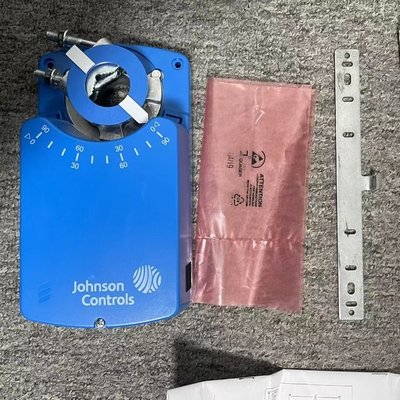

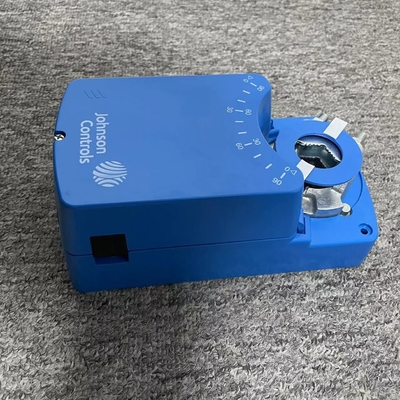

Orijinal Johnson Kontroller M9108-GDC-1N1 M9108 M9116 M9124 M9132 Değiştirme Alan Kontrol Ekipmanı

M9108 Serisi Proporsional Electric Non-Spring Return Actuators M9108-GGx-2 ve M9108-HGx-2 Serisi doğrudan montajlı elektrikli aktüatörler 24 VAC veya VDC gücüyle çalışır.ve orantılı denetleyici ile kullanılabilirBu iki yönlü aktüatörler bir damper bağlantısı gerektirmez ve çapı 3/4 inç (19 mm) 'e kadar yuvarlak bir şaft veya 5/8 inç (16 mm) 'e kadar kare bir şaftı olan bir damper'e kolayca monte edilir.Doğrudan veya uzaktan bir amortisöre monte edilebilirler.Tek bir M9108-GGx-2 veya M9108-HGx-2 modeli, 70 lb∙in (8 N∙m) kadar tork sağlar. Dönüş açısı mekanik olarak 0 ila 90 ° arasında 5 derecelik artışlarla ayarlanabilir.Entegre yardımcı anahtarlar son durma konumunu göstermek veya seçilen dönüş aralığı içinde herhangi bir açıda anahtarlama işlevleri gerçekleştirmek için kullanılabilirAktifleştiricideki atlayıcılar, kullanıcıların eylem yönünü, kontrol giriş aralığını ve kalibrasyonu (sabit veya ayarlanabilir) seçmelerini sağlar.PotansiyometreŞekil 1: M9108 Serisi Etkinleştirici Özellikleri ve Avantajları closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, kurulum, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Bu cihaz, patlayıcı buharlar veya gazların bulunabileceği ortamlarda veya çevrenin yakınında kullanılmak üzere tasarlanmamış veya tasarlanmamıştır.veya cihazın iç bileşenlerine aşındırıcı maddelerin bulunabileceği ortamlarM9108 orantasyonlu aktüatörleri, uygun bir yönelimde monte edilebilir. Isıtma, Havalandırma ve Klima (HVAC) sistemlerinde hava damperlerini ve valflerini konumlandırmak için tasarlanmıştır.Uygulamalar şunlardır:: • geri hava veya egzoz damperlerinin konumlandırılması • kontrol yüzü ve bypass damperleri • değişken hacimli fanlar için konumlandırma bıçaklarıValfJohnson Controls® M9206 ve M9216 Serisi gibi yay geri dönüş aktüatörleri, soğuk iklimlerde dış mekan hava damperleri ile kullanılmak üzere önerilmektedir.M9108 Serisi orantılı aktüatörler, ekipmanları normal çalışma koşullarında kontrol etmek için tasarlanmıştır.M9108 orantılı aktüatörün arızası veya arızalı çalışması, kişisel yaralanmaya veya ekipmana veya diğer mallara zarar verebilecek anormal bir çalışma durumuna yol açabilirse,Diğer cihazlar (sınır veya güvenlik kontrolü), veya M9108 aktüatörünün arızası veya arızalı çalışması konusunda uyarmak veya korumak için tasarlanmış sistemler (alarm veya denetim) kontrol sisteminin bir parçası olarak dahil edilmeli ve bakım yapılmalıdır.M9108 orantılı aktüatörler 24 VAC 50/60 Hz veya 24 VDC'de çalışırBu kompakt aktüatörler, tüm darbe boyunca çalışan durgunluk algılama devresine sahip bir DC motoru kullanır.M9108 orantılı aktüatörler, hat gürültüsü nedeniyle yeniden konumlandırmayı ortadan kaldırmak için kontrol sinyalinde gürültü filtreleme teknikleri kullanır.Dönüşme mekanik olarak bütünleşik uç durakları ile 93°'ya sınırlıdır. Etkinleticinin konumu kapak üzerinde 0 ila 90° arasında belirtilmiştir. Dönüşme karşıtı bir destek, etkinleticinin yan hareketini engeller.El ile yeniden konumlandırmak için vites trenini açmak için aktüatör kapağında yayla yüklü vites serbest bırakma basın
