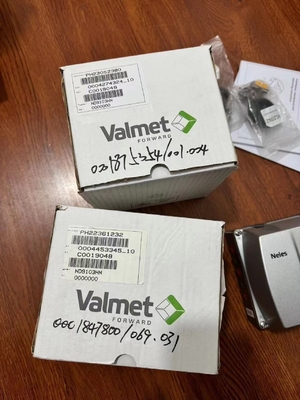

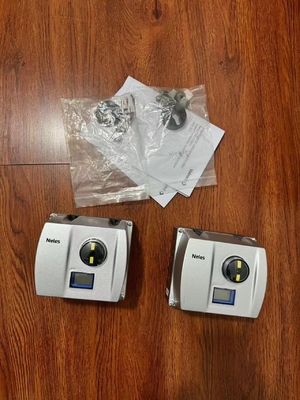

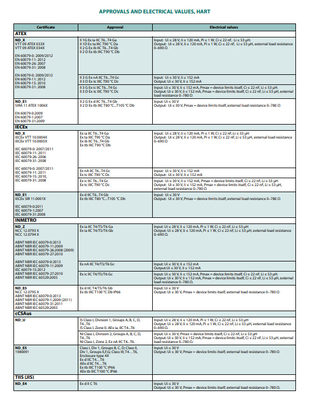

METSO Valve Positioner Model EJ05 Tip ND9103HN ND9102HN ND9103HN-K1

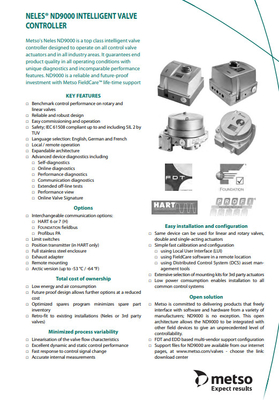

TEKNİK SPESIFIKASYONLAR ND9000 ZEKİ VALVE CONTROLLER Genel döngüye sahip, harici güç kaynağı gerekmez. Döner ve doğrusal valfler için uygundur.VDI/VDE 3845 ve IEC 60534-6 standartlarına uygun aktüatör bağlantıları. Seçilen aktüatörlere flush montajı Eylem: Çift veya tek eylemli Seyahat aralığı: Doğrusal; 10 ′′ 120 mm / 0.4-4.7 döner; 45 ′′ 95 derece. Ölçüm aralığı 110 ° serbestçe dönen geri bildirim çubuğu ile.Çevre etkisi Standart sıcaklık aralığı: -40° ️ +85 °C / -40° ️ +185 °F Arktik sıcaklık aralığı: -53° ️ +85 °C / -64° ️ +185 ° Sıcaklığın valf konumuna etkisi: 0,5 % /10 °K titreşimlerin valf konumuna etkisi:2g 5 ̇150 Hz altında %1, 1g 150~300 Hz, 0.5g 300~2000 Hz Kaplama malzemesi: ND9100: Anodlu alüminyum alaşımı ve polimer kompozit ND9200: Anodlu alüminyum alaşımı ve sertleştirilmiş cam ND9400:Paslanmaz çelik ve polimer kompozit ND9300: Paslanmaz çelik Koruma sınıfı: IP66, Nema 4x Pnömatik portlar: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) Kablo bezleri ipliği: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Ağırlık: 1.8 kg / 4.0 lbs (ND9100) 3.4 kg / 7.5 lbs (ND9200) 5.6 kg / 12.4 lbs (ND9400) 8.6 kg / 19.0 lbs (ND9300) Ana kapağın içinden görünür mekanik ve dijital konum göstergesi,ND9200E2 ve ND9300 için geçerli değilÖzel korozyona dayanıklı tasarım veya paslanmaz çelik koruma, zorlu ortam için bir seçenek olarak mevcuttur. Pnömatik Tedarik basıncı: 1.4 ¢8 bar / 20 ¢115 psi Besleme basıncının valf pozisyonuna etkisi: < 0,1 % giriş basıncındaki % 10 farkında Hava kalitesi: ISO 8573-1 uyarınca Katı parçacıklar: Sınıf 5 (3 ± 5 μm filtreleme önerilir) Nem:Sınıf 1 (asgari sıcaklığın altındaki çiğ noktası 10 °C/ 18 °F önerilir) Yağ sınıfı: 3 (veya < 1 ppm) 4 bar / 60 psi ile kapasite: 5.5 Nm3/h / 3.3 sqfm (spool valf 2) 12 Nm3/h / 7.1 sqfm (spool valf 3) 38 Nm3 /h /22,4 sqfm (spool valve 6) 4 bar / 60 psi'lik besleme ile sabit durum pozisyonunda tüketim: < 0.6 Nm3/h / 0.35 sqfm (kağıt vanası 2 ve 3) < 1.0 Nm3/h / 0.6 sqfm (kağıt vanası 6) Elektronik HART Güç kaynağı: döngüyle çalıştırılan, 4?? 20 mA Asgari sinyal: 3.6 mA Mevcut maksimum: 120 mA Yükleme voltajı:9'a kadar.7 VDC/20 mA (485 Ω'ya eşdeğer) Voltaj: en fazla 30 VDC Kutup koruması: -30 VDC Akım aşımı koruması: 35 mA'dan fazla aktif Profibus PA ve FOUNDATION saha otobüsü Güç kaynağı: voltaj 9 ′′32 VDC,Ters kutup koruması Max temel akım: 17.2 mA Sessiz Akım Çekimi: 16 mA Hata akımı (FDE): 3.9 mA FOUNDATION Fieldbus fonksiyonu blok icra süreleri AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Orta sabit yüklü aktüatörlerle performans Ölü bant: ≤ 0,1 % Histeriz: < 0,5 % Yerel Kullanıcı Arayüzü (LUI) işlevleri □ Valfın Yerel Kontrolü □ Valf konumunun, hedef konumunun, giriş sinyalinin, sıcaklığın izlenmesi,Güçlendirme ve aktüatör basınç farkı □ Yönlendirilmiş başlatma fonksiyonu □ LUI, yetkisiz erişimi önlemek için uzaktan kilitlenebilir □ KalibrasyonOtomatik / Elsel doğrusallaştırma □ 1 nokta kalibrasyonu □ Kontrol yapılandırması: agresif, hızlı, optimum, istikrarlı, maksimum istikrarlılık □ HART sürümü yapılandırması:HART 6 veya HART 7 □ Kontrol valfinin yapılandırılması □ Dönüş: Valf dönmesi saat yönünde veya saat yönünün tersine kapanmak için □ Ölü açı □ Düşük kesme, kesme güvenlik aralığı (öntanımlı % 2) □ Konumlandırıcı hatası, açık/yakın □ Sinyal yönü:Doğrudan/geriye dönük etkileme □ Aktüatör tipi, Çift/tek eylemli □ Valf tipi, döner/düzgün □ Dil seçimi: İngilizce, Almanca ve Fransızca Konum vericisi (ifadesi) Çıktı sinyali: 4?? 20 mA (galvanik izolasyon; 600 VDC):12 ¢ 30 VDC Çözünürlük: 16 bit / 0.244 μA Doğrusallık: < 0.05 % FS Sıcaklık etkisi: < 0.35 % FS Dış yük:max 0 ¢780 Ω max 0 ¢690 Ω içsel olarak güvenli Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 TEKNİK BÜLTENİ 11/16 7 ND90 21 EN TESDİKLER VE ELEKTRIK DEĞERLER, HART Sertifikası Onaylama Elektriksel değerler ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db Giriş: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. Çıkış: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, dış yük direnci 0 ̊690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Giriş: Ui ≤ 30 V,Ii ≤ 152 mA çıkış: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Giriş: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = cihazın kendisi sınırları, Ci ≤ 22 nF, Li ≤ 53 μH. Çıkış: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = aygıtın kendi sınırları, Ci ≤ 22 nF, Li ≤ 53 μH, harici yük direnci 0?? 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Giriş: Ui ≤ 30 V Çıktı: Ui ≤ 30 V, Pmax = cihazın kendisi sınırlandırılır, dış yük direnci 0 ̊780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db Giriş: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Çıktı: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, dış yük direnci 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Giriş: Ui ≤ 30 V,Ii ≤ 152 mA çıkış: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Giriş: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = cihazın kendisi sınırları, Ci ≤ 22 nF, Li ≤ 53 μH Çıktı: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = aygıtın kendi sınırları, Ci ≤ 22 nF, Li ≤ 53 μH, dış yük direnci 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Giriş:Ui ≤ 30 V çıkış: Ui ≤ 30 V, Pmax = cihazın kendisi sınırlandırılır, harici yük direnci 0?? 780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Giriş: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Çıktı: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, dış yük direnci 0?? 690 Ω. Ex nA IIC T4/T5/T6 Gc Giriş: Ui ≤ 30 V, Ii ≤ 152 mA Çıktı:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Giriş: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = cihazın kendi sınırları, Ci
