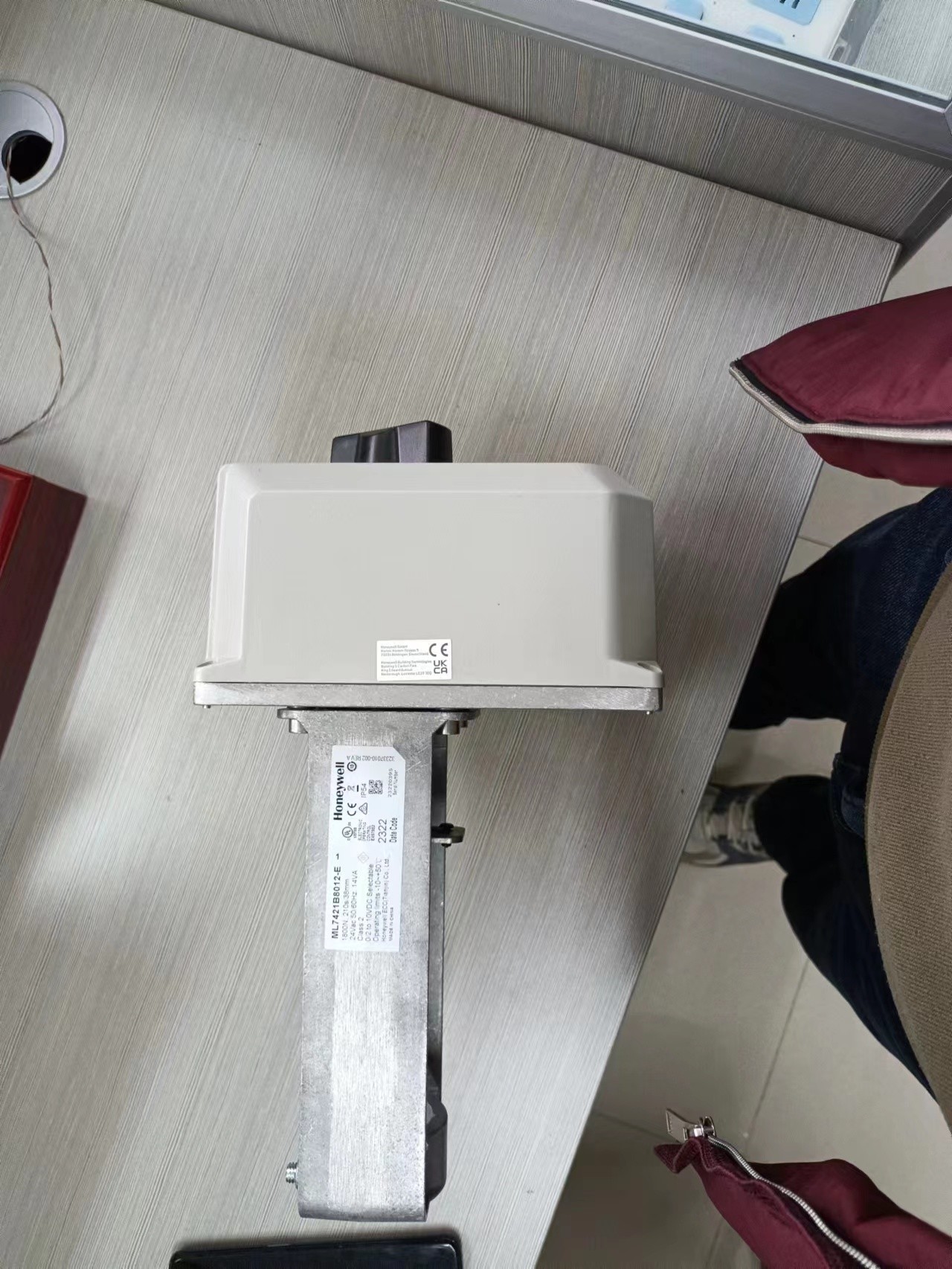

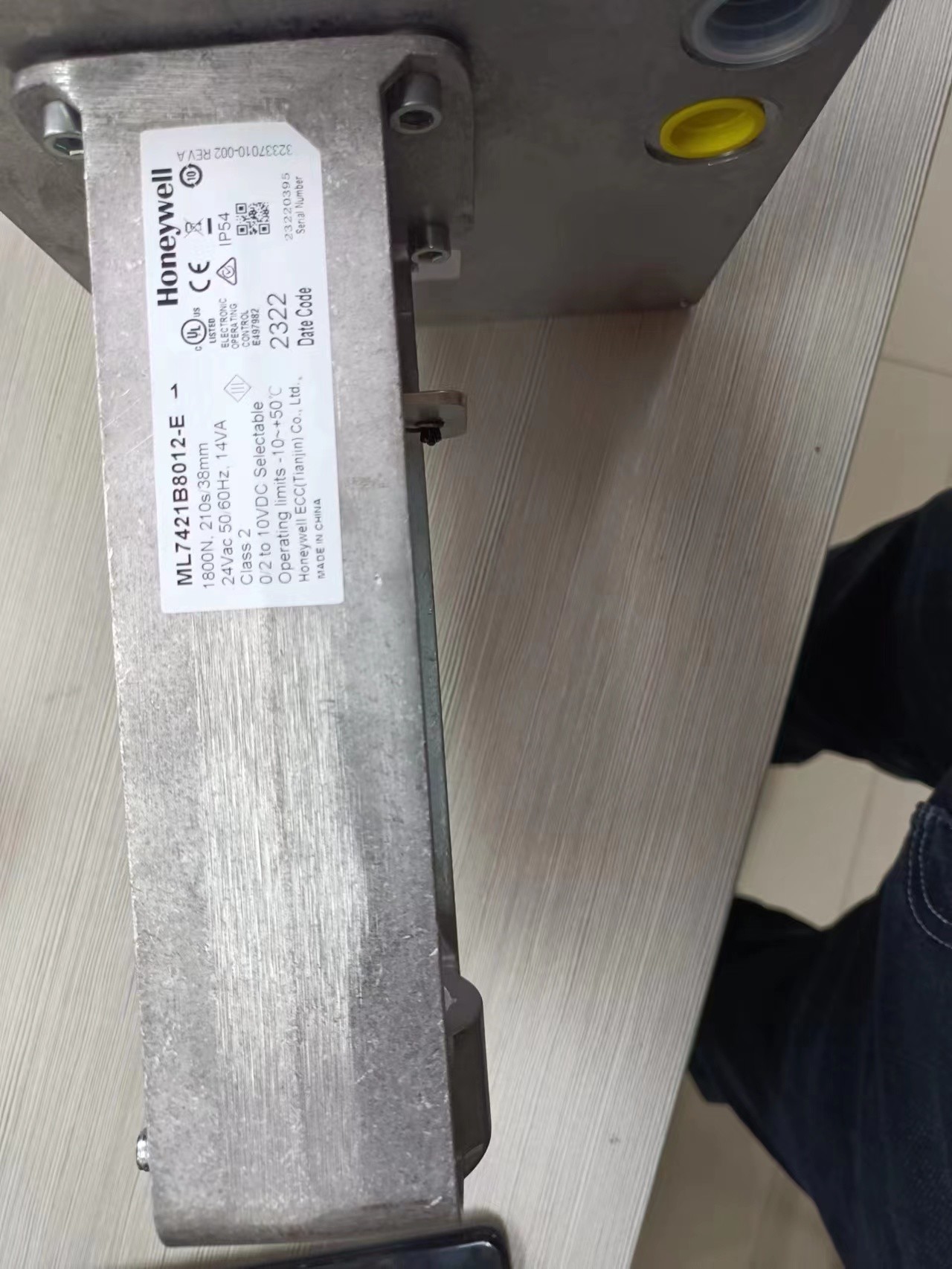

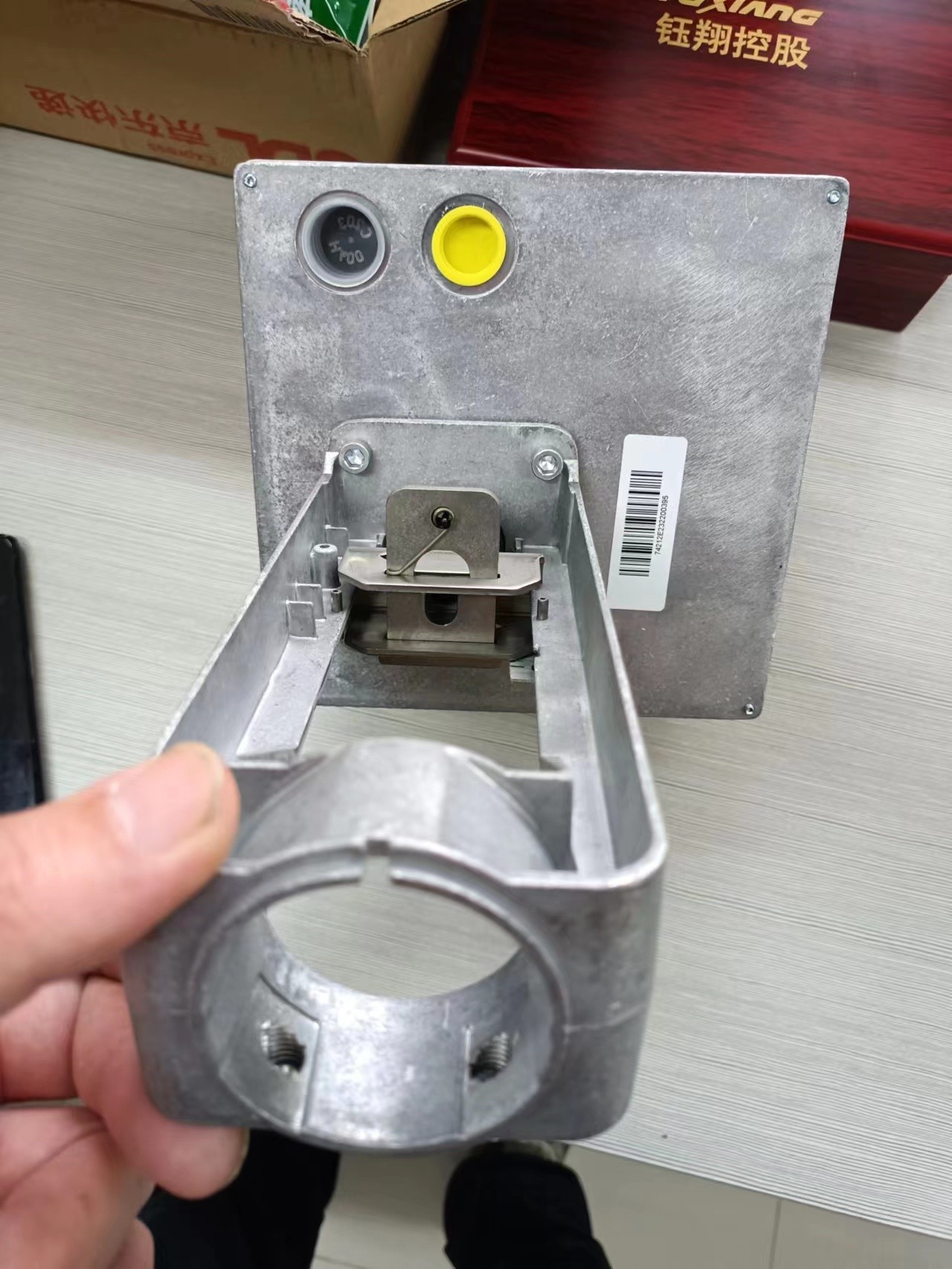

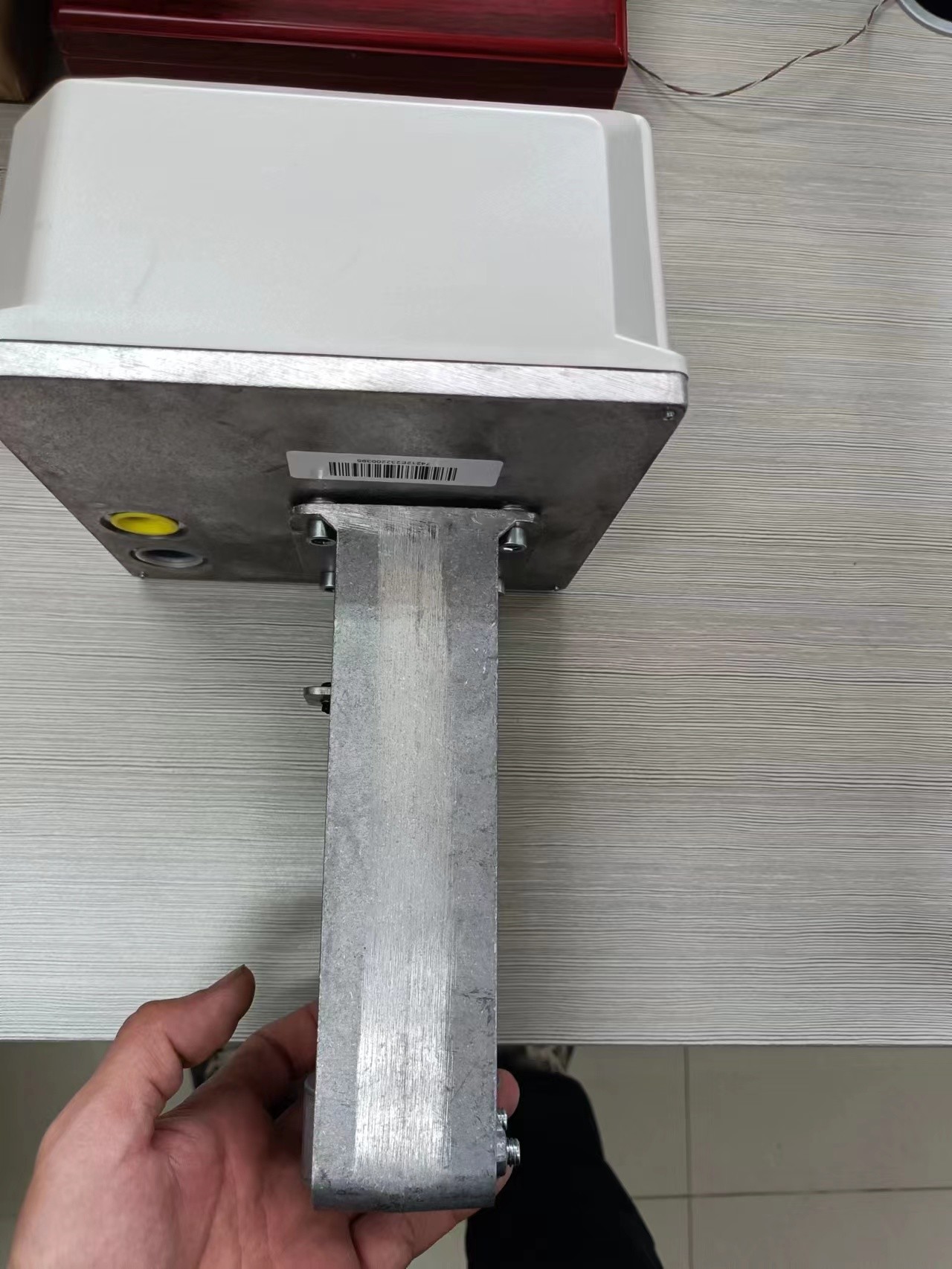

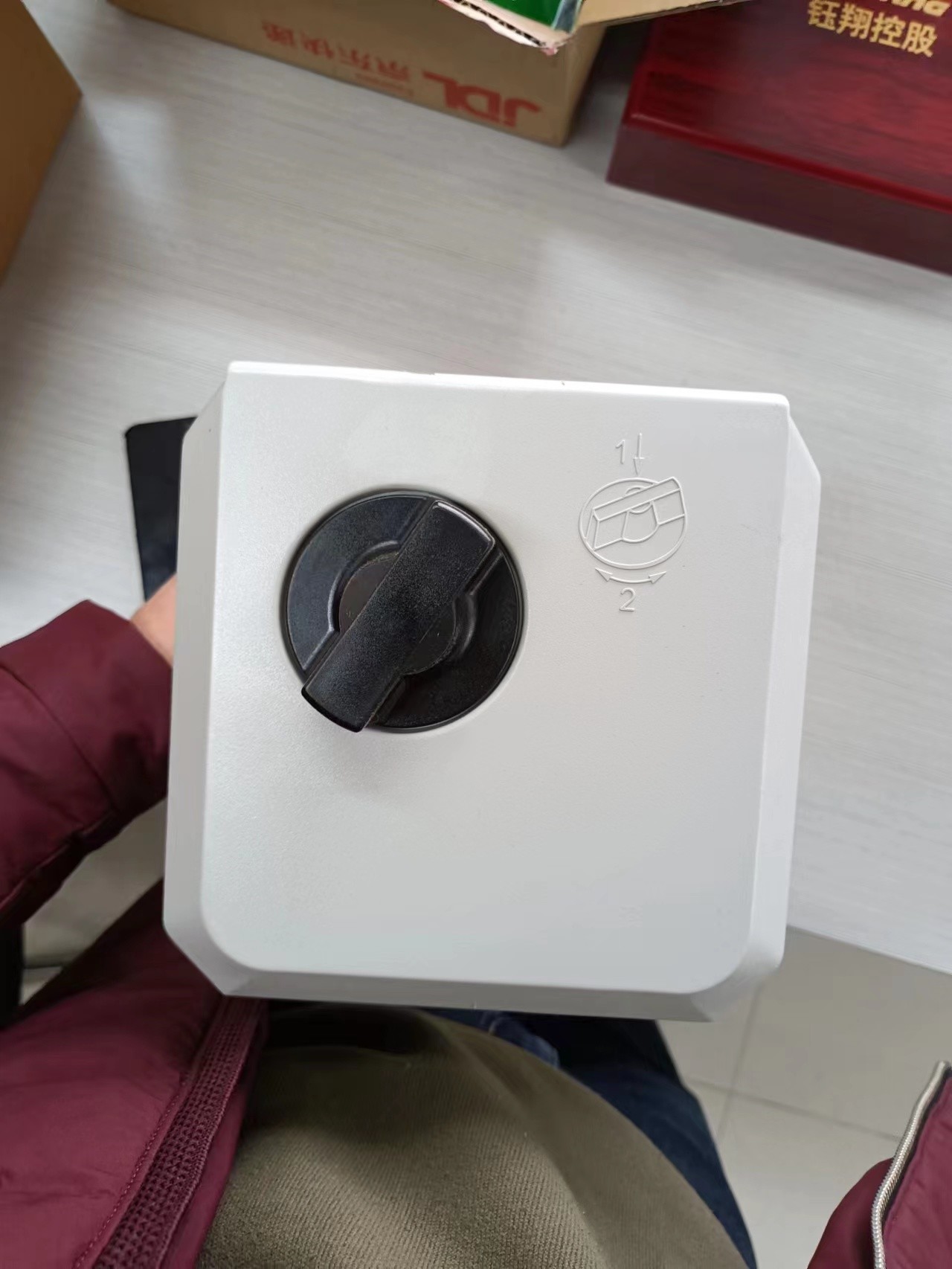

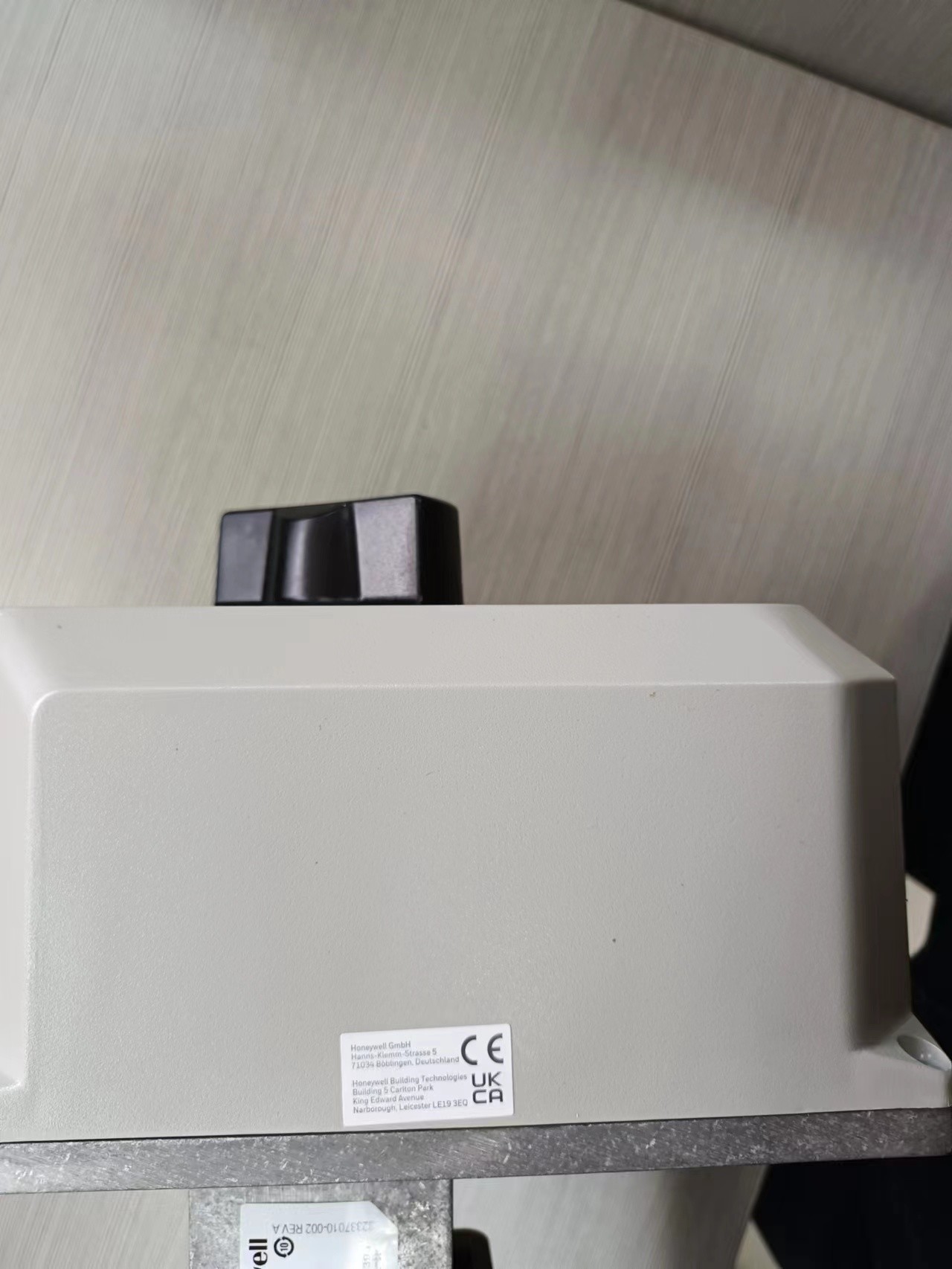

Honeywell ML7421B8012-E Elektrik Doğrusal Valf Aktifleri Depoda

Çıktı Sinyalı Geri bildirim (F) F Terminal'de aktüatör sapının gerçek konumunu temsil eden analog bir çıkış sinyali (2 ila 10 Vdc) mevcuttur.Kök konumunun uzaktan gösterilmesi için kullanılabilir.Etkinleştirici sapı tamamen uzatıldığında, çıkış sinyali 10 Vdc'dir. Etkinleştiricinin etkisi W3 veya W4 ile tersine çevrildiğinde sinyalin çıkışı değişmez.mA konumuna ayarlanmıştır., eylem yönüne bakın. Etkinleştirici geçersizleştirme Değiştiricinin çıkış sinyalinin geçersizleştirme konumu dondurma koruması veya benzer uygulamalarda kullanılabilir.Kontrol sinyali geçersiz kılındıBu işlevi yerine getirmek için, 24 Vac ortak (veya T2) terminal O1 veya O2'ye bağlayın.O2'ye bağlanmak, aktüatör sapını tamamen geri çeker.Kontrol sinyali, devre dışı bırakma sinyali terminal O1 veya O2'ye uygulandığında göz ardı edilir. Bu devre dışı bırakma bir anahtar veya röle ile sağlanabilir, Şekil 9'a bakın. Şekil 9.Kontrol sinyaliyle hareket cihazını belirli konuma getirmek için bağlantıML7421 Elektrikli doğrusal valf aktüatörü doğrudan veya bir denetleyici kullanılarak kontrol edilebilir.Valf pozisyonunu kontrol edin ve 24 Vac aktüatöre doğru uygulanan emin olun3. Kontrol sinyali uygun şebekelere uygulanarak, valfi istenen yönde hareket ettirin. 4. Etkinleştirici hareket etmezse, etkinleştiricinin uygun şekilde kurulduğundan emin olun.Aksiyon cihazı doğru bir şekilde monte edilmişse ve çalışmıyorsa, aktüatörü değiştirin. Doğrudan Çıkış Kontrolörü Çıkış 1. Kontrolörün ayar noktasını valfi açma veya kapatma çağrısı için ayarlayın. Aktüatörü gözlemleyin. 2. Valf kapalı ise,Açılmaya başlamalı.3. Eğer valf kapalı kalırsa, ayar noktasını açık ayarına doğru daha fazla hareket ettirin. 4. Eğer valf hareket etmezse, aktüatör güç girişinde 24 Vac'ın olup olmadığını kontrol edin.Eğer 24 Vac mevcutsa ve aktüatör çalışmıyorsa6. Eğer kablolama doğruysa, güç giriş terminallerinde 24 Vac mevcuttur ve
