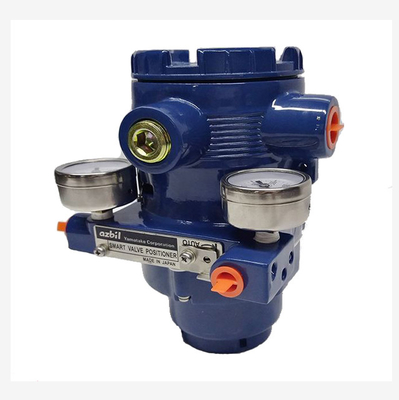

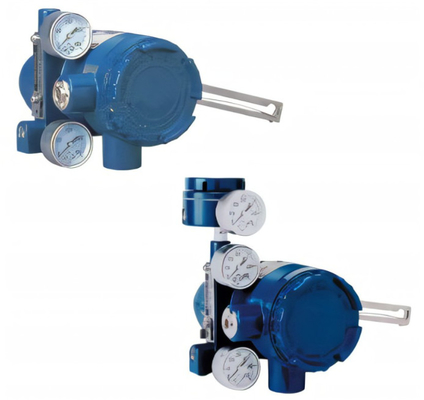

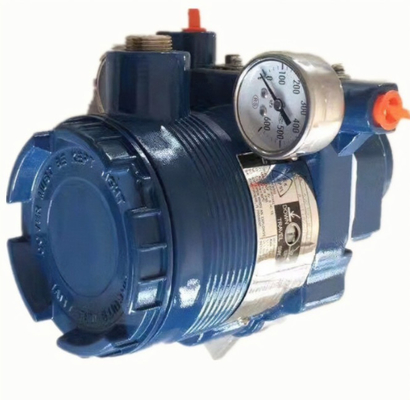

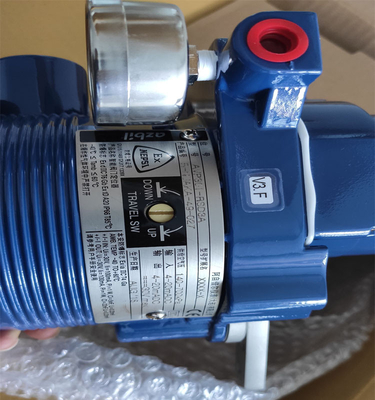

Japonya Azbil Yamatake Valve Positioner azbil avp300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

Ürün tanımı

300 Serisi, kontrol cihazlarından DC akım sinyali alır ve pnevmatik valfleri kontrol eder.Bu temel işlevin yanı sıra, 300 Serisi iletişim yeteneklerine, otomatik yapılandırma programına,ve kendi kendine teşhis fonksiyonları büyük oranda üretkenlik ve tesis operasyonunun verimliliğini artıracak.AVP301 modeli, 4-20 mA DC sinyali ileten bir valf yolculuk verici fonksiyonuna sahiptir.AVP302 modeli HART iletişim protokolüne sahip.

özellikleri

Yamatake valf pozisyoner wÇalışma prensibi:
Yamatake valf konumlandırıcı ana kontrol valf aksesuarlarıdır, kontrolör çıkış sinyalinde ayarlandığı gibi giriş sinyalleri olarak yer değiştirme geri bildirim sinyalini durdurmak, karşılaştırmak,Bir sapma olduğunda., onun çıkış sinyali değişimi aktüatör, aktüatör hareketi, valf sapı yer değiştirme ve kontrolör çıkış sinyali arasında karşılıklı ilişki kurulur.Valf konumlandırıcısı, ölçüm sinyali olarak sap yer değiştirmesi ve ayar sinyali olarak denetleyici çıkışı olan geri bildirim kontrol sisteminden oluşur.Kontrol sisteminin kontrol değişkeni, valf konumlandırıcısının aktüatöre verdiği çıkış sinyalidir.

1 Düzenleyici valfin konumlandırma doğruluğunu ve güvenilirliğini artırmak için yüksek kalite gereksinimleri olan önemli düzenleme sistemi için kullanılır.
Valf basınç farkının her iki ucunda (4p> 1MPa).Aksiyon cihazının çıkış gücü, spool üzerindeki sıvının dengesiz kuvvetini aşmak ve vuruş hatasını azaltmak için gaz kaynağının basıncını arttırarak arttırılır..
3 ortam yüksek sıcaklık, yüksek basınç, düşük sıcaklık, toksik, yanıcı, patlayıcı için ayarlandığında, dış sızıntıyı önlemek için, genellikle ambalaj çok sıkı basılır,Bu yüzden sap ve paket arasındaki sürtünme büyüktür., bu noktada konumlandırıcı zaman gecikmesinin üstesinden gelebilir.
4 ortam viskoz sıvı veya katı süspansiyon katılar içeren ayarlanır, pozisyoner dal hareketine ortamın direnci aşmak olabilir.
5 büyük çaplı (Dg> 100mm) kontrol valfi için aktüatörün çıkış itiş gücünü artırmak için.
6. Düzenleyici ve aktüatör arasındaki mesafe 60m'den fazla olduğunda, konumlandırıcı kontrol sinyalinin iletim gecikmesini aşabilir ve valfin tepki hızını artırabilir.
7 düzenleyici valfın meteor özelliklerini iyileştirmek için.
8 bir düzenleyici, menzil kontrolünü gerçekleştirmek için iki aktüatörü kontrol ettiğinde, iki konumlandırıcı aşağı giriş sinyalleri ve yüksek giriş sinyalleri sırasıyla kabul etmek için kullanılabilir, daha sonra bir aktüatör düşük menzil eylemini,Diğer yükseltme hareketi, bu da aralığın düzenlenmesidir.
